18/42 Bosch Rexroth AG
Rappresentazione del montaggio sul
tratto a nastro BS 1/T (EQ 1/T).
Nel tratto a nastro BS 1 (EQ 1/
TE) il set di montaggio può
essere installato solo sul lato
dell'azionamento.
Le parti del set contraddistinte da
lettere sono rappresentate nella
Fig. 4 a pagina 17.
1. Rimuovere i tappi fi lettati dalla
testa motrice (all'esterno)
e dalla testata di rinvio
(all'esterno e all'interno).
2. Avvitare dal sotto sulla testa
motrice e sulla testata di rinvio
rispettivamente due viti a testa
fl angiata M4x10 (M) nella
fi lettatura M4 fi no a ca. 4 mm.
3. Avvitare attraverso l'asola della
piastra di supporto (A) una vite
a testa fl angiata M5x12 (D) nel
lato posteriore dell'albero (B).
4. Inserire la ruota dentata (C)
sull'albero (B) e fi ssarla con una
vite a testa fl angiata M5x12 (D).
5. Allentare la vite (D ) di 2
1
giri: il gioco è necessario per
poter collocare la cinghia di
collegamento.
M
2x
D
1
2
SW4

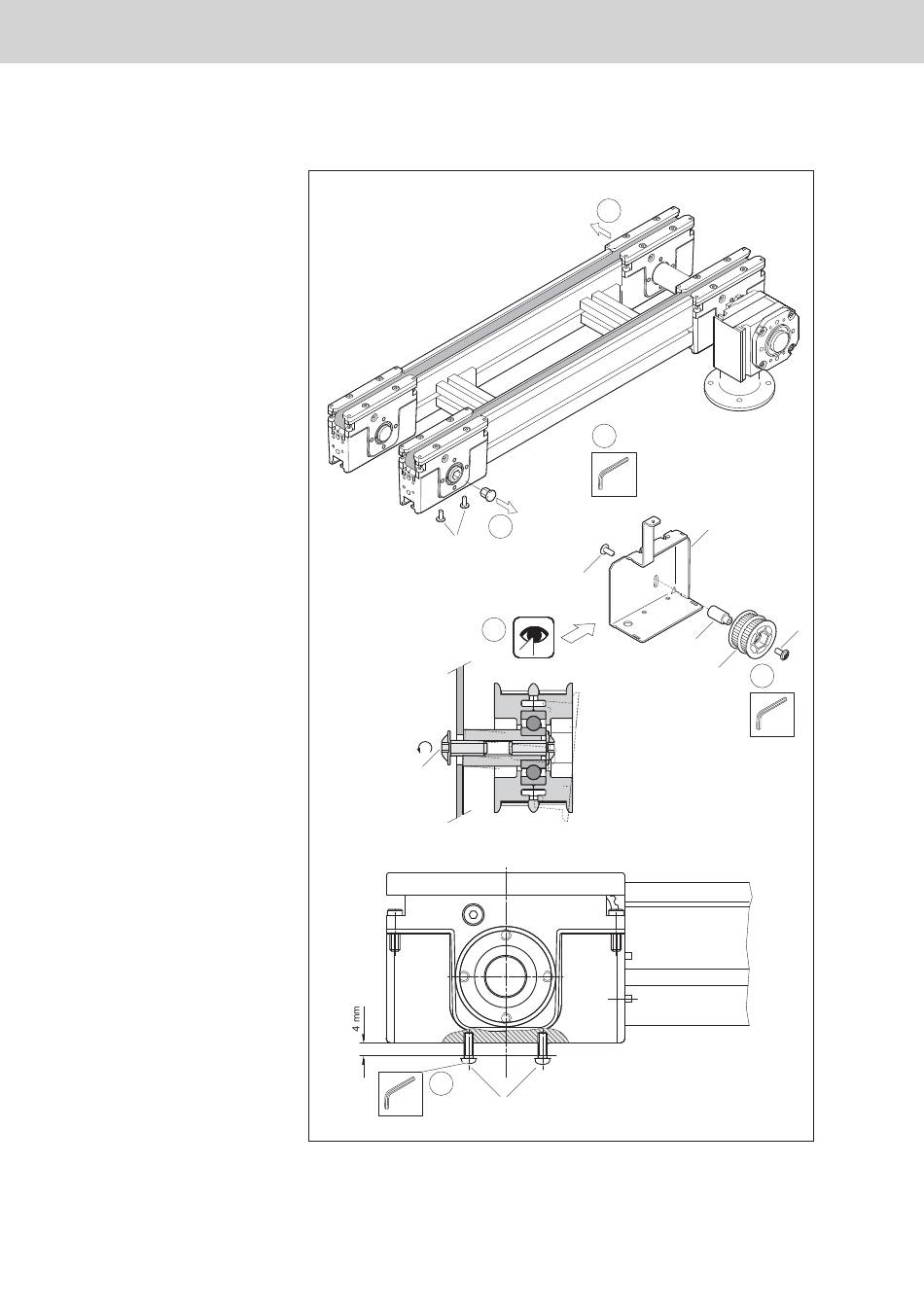

Fig. 5 Applicazione del set di montaggio sul tratto a nastro (1/3)
TS 1 | 3 842 539 953/2013-07
1
3
SW3
M = 2,5Nm
D
1
D
1
5
M
A
D
2
B
C
4
SW3
M = 2,5 Nm
D
