3 842 539 953/2013-07 | TS 1
Acessórios necessários
• Duas válvulas estranguladoras de
retenção M5 para estrangular a
entrada de ar.
 Ligue as conexões de ar
comprimido (veja a Fig.
12) por meio das válvulas
estranguladoras de retenção
com a respectiva válvula de
comando (mangueira: ø 4x1).
6.14 Conectar a alimentação pneumática
AVISO
Existência de alta pressão pneumática!
Risco de ferimentos graves e até mesmo a morte.
Desligue a alimentação de ar comprimido para a partes relevantes da

instalação, antes de fazer a conexão pneumática, a montagem ou a
desmontagem do produto.
Proteja a máquina para não ser religada por engano.

Ar comprimido lubrifi cado ou não, fi ltrado e seco.

Pressão de serviço: 4 a 6 bar.

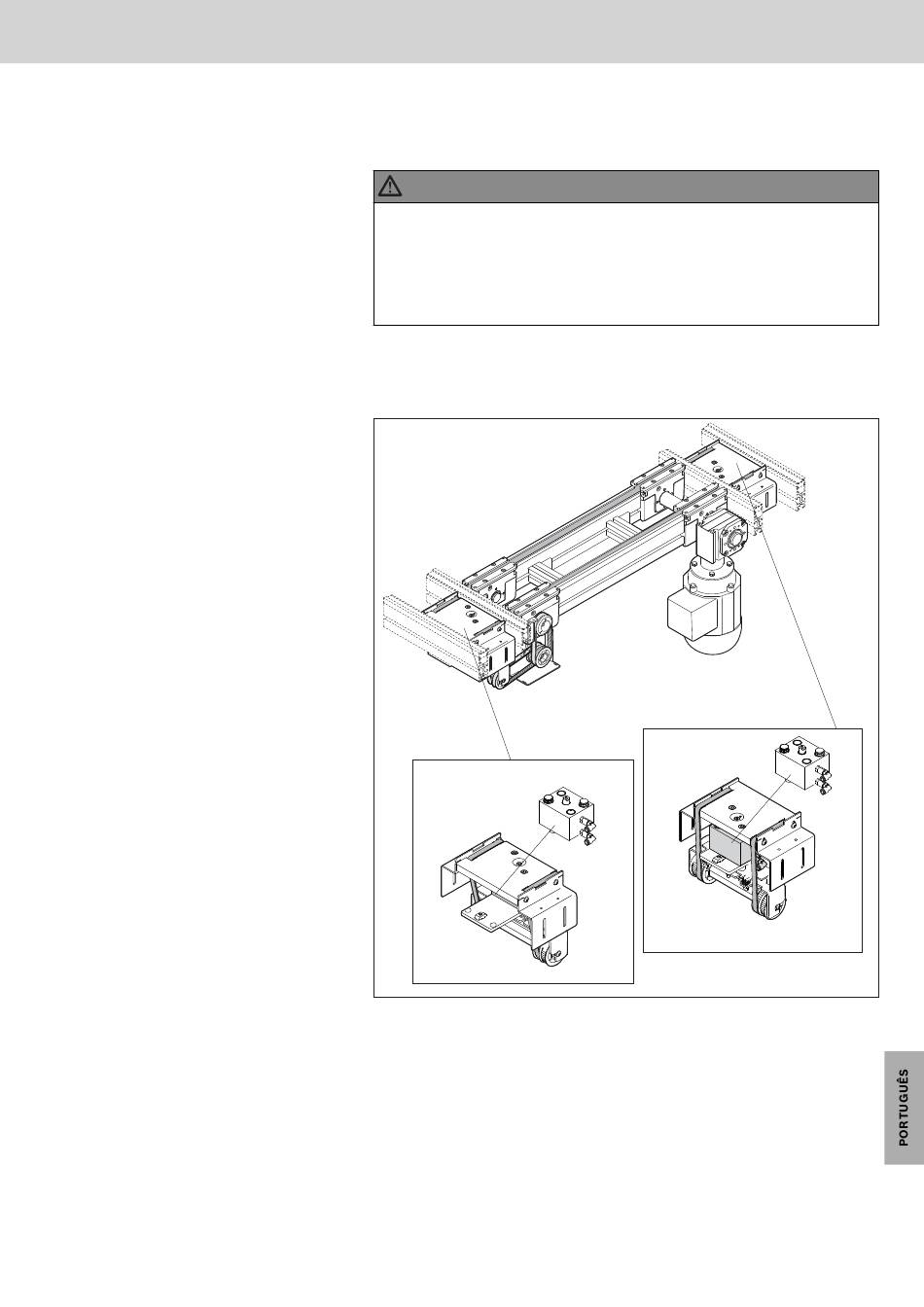

Fig. 12 Conectar alimentação pneumática
Bosch Rexroth AG
4...6 bar
27/42
4...6 bar
539 953-11
