36/42 Bosch Rexroth AG
1. Rimuovere la lamiera
di copertura del set di
azionamento.
2. Togliere la cinghia di
trasmissione dentata (F).
3. Rimuovere la scatola di
protezione della HQ 1/O.
4. Scaricare il dispositivo di
tensione sull'unità di svincolo
premendo in direzione del
tratto trasversale. Togliere la
cinghia di trasmissione dentata
(E) dell'unità di svincolo.
Rilasciare con cautela il
dispositivo di tensione.
La sostituzione della cinghia di
trasporto dentata del tratto a
nastro è descritta nelle istruzioni di
montaggio
• 3 842 522 488 (BS 1)
• 3 842 522 489 (BS 1/T)
Montare la cinghia di trasmissione
dentata ed i dispositivi di
protezione in sequenza inversa.
Tendere la cinghia di trasmissione
dentata (F) spostando il rullo di
rinvio nell'asola della piastra di
supporto.
9.4.3 Tratto a nastro: sostituzione della cinghia di trasporto
dentata
4
3
E
4
3
E

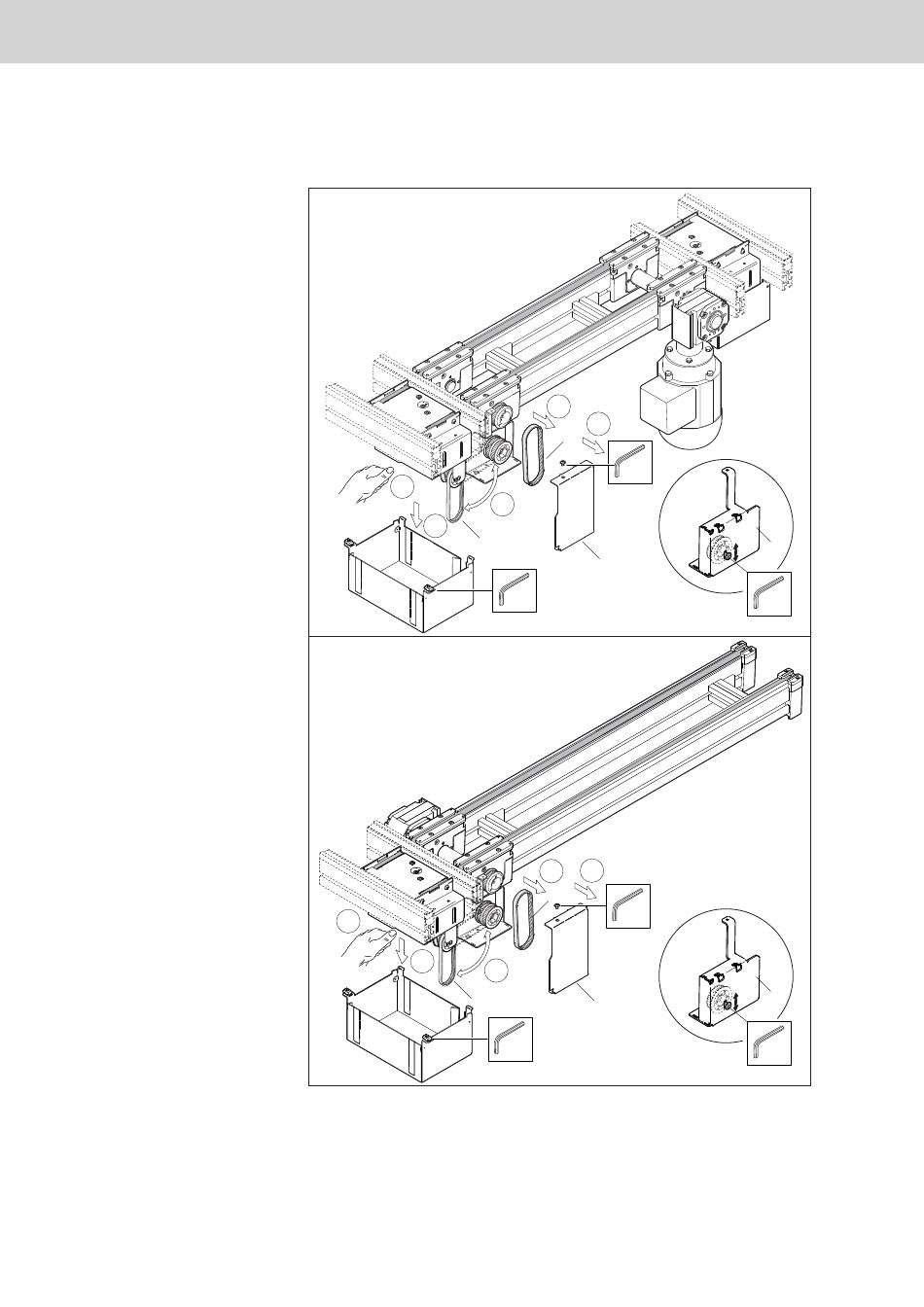

Fig. 14 Tratto a nastro: sostituzione della cinghia di trasporto dentata
TS 1 | 3 842 539 953/2013-07
2
1
F
SW2,5
M = 2,5Nm
D
4
N
SW3
M = 10Nm
D
1
2
F
SW2,5
M = 10Nm
D
4
N
SW3
M = 10Nm
D
M
SW3
M = 2,5Nm
D
M
SW3
M = 2,5Nm
D
539 953-14
