Référence du matériel
3.4.3

Connexions du TJ1-MC__

Le TJ1-MC__ est équipé des connecteurs ci-dessous :
• Un connecteur Ethernet permettant la connexion
à un ordinateur ou à un réseau Ethernet (D)
• Un connecteur série (G)
• Un connecteur d'E/S à 28 broches (H)
Les éléments du connecteur série et du connecteur à 28 broches
sont fournis.

Connecteur Ethernet

Le connecteur Ethernet sert à connecter le TJ1-MC__ à un
ordinateur ou à un réseau Ethernet. Le connecteur Ethernet est la
seule connexion pouvant être utilisée pour programmer le système.
Utilisez un câble Ethernet droit ou croisé pour établir cette
connexion. Si vous reliez directement l'ordinateur au TJ1-MC__
(et non via un hub ou un autre périphérique réseau), l'ordinateur
doit disposer d'une adresse IP fixe.
Le TJ1-MC__ est détecté automatiquement lors du branchement
d'un câble au connecteur Ethernet.
Précautions d'installation de base
Assurez-vous que le système Ethernet est conforme à la norme
IEEE 802.3.
N'installez pas le système Ethernet à proximité d'une source
de parasites.
Précautions liées à l'environnement
Les câbles UTP ne sont pas blindés. Dans des environnements
exposés aux parasites, utilisez un système équipé d'un câble
blindé à paire torsadée (STP) et de concentrateurs correspondant
à un environnement FA.
Tenez les câbles à paire torsadée éloignés des lignes haute
tension et des appareils générant des parasites.
Placez les câbles à paire torsadée dans des endroits non
exposés à un taux d'humidité élevé ou peu exposés à la
poussière et aux contaminants.
MANUEL DE RÉFÉRENCE DU MATÉRIEL

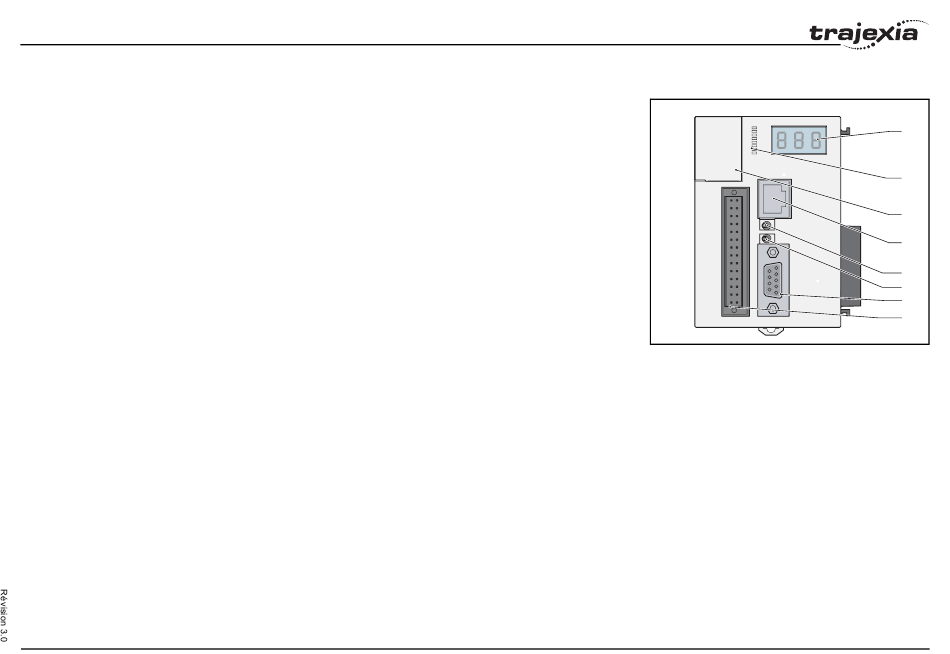

Fig. 21
A
B
C
D
E
F
G
H
