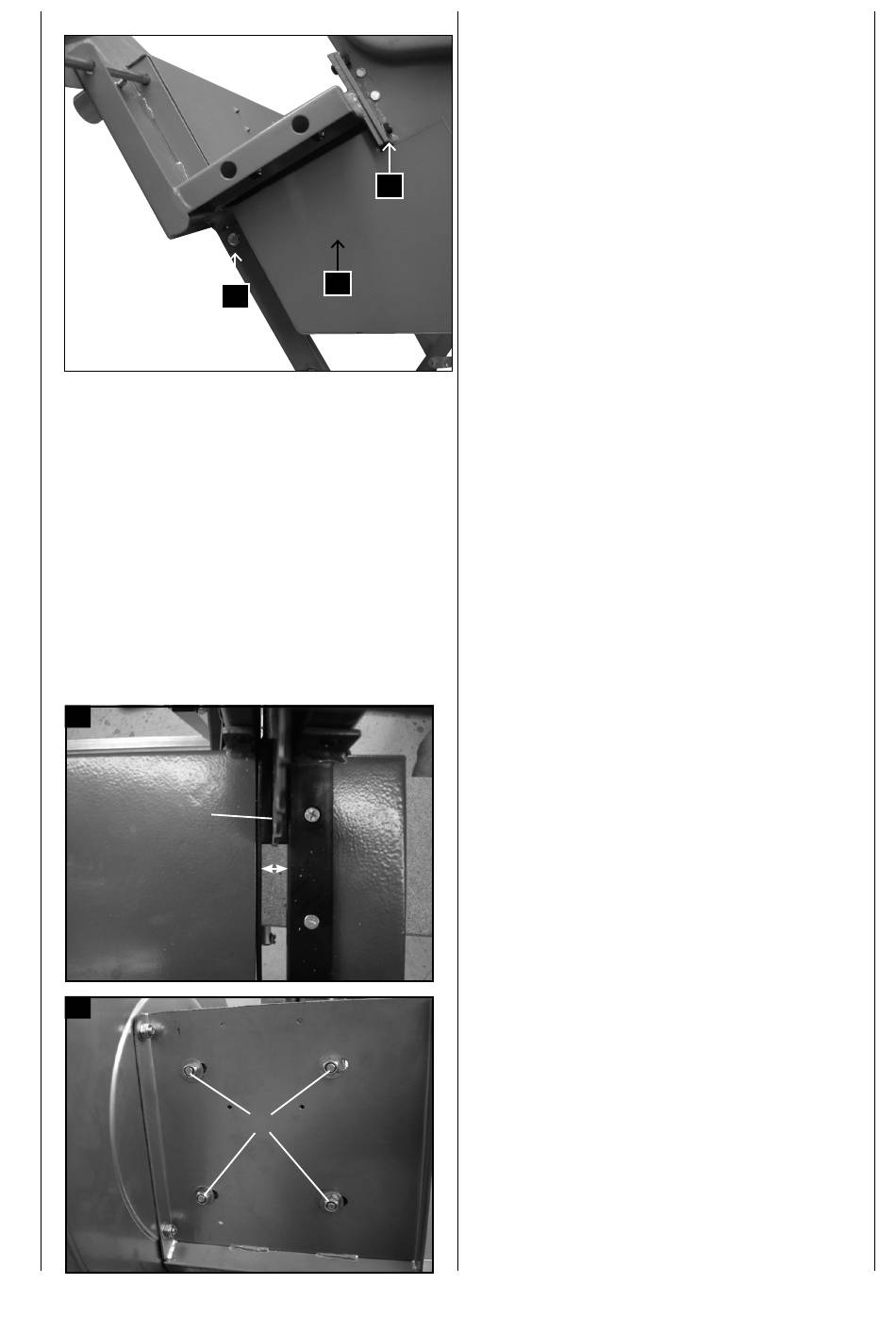

8. Montering klingeskærm under fig. 7.3
Befæstelseselementer fra tilbehørspose 28
(fig. 2.1)
1 sekskantskrue M 6 x 25
1 spændskive 6 mm
1 møtrik M 6
Allerede monteret på afskærmningen:
2 undersænket skrue M5x20
2 spændskiver 5 mm
2 fjederringe 5 mm
Monter nu klingeskærmen under med 2 un-
bracoskruer M5x20 og 2 spændskiver (c), 2
fjederringe og en sekskantskrue M6x25 (d)
med spændskive og møtrik på vippen. (2)
9. Justering af savklingen (fig. 10 og 11)
Let løser de sikringsmøtrik (E).
Juster savklingen (D) centreret på klingeaf-
skærmningen fra vippen, inden du løsner de
4 skruer og flytter motoren i den ønskede
retning.
Spænd derefter de fire låsemøtrikker (E) på
motorpladen fast (fig. 12)
