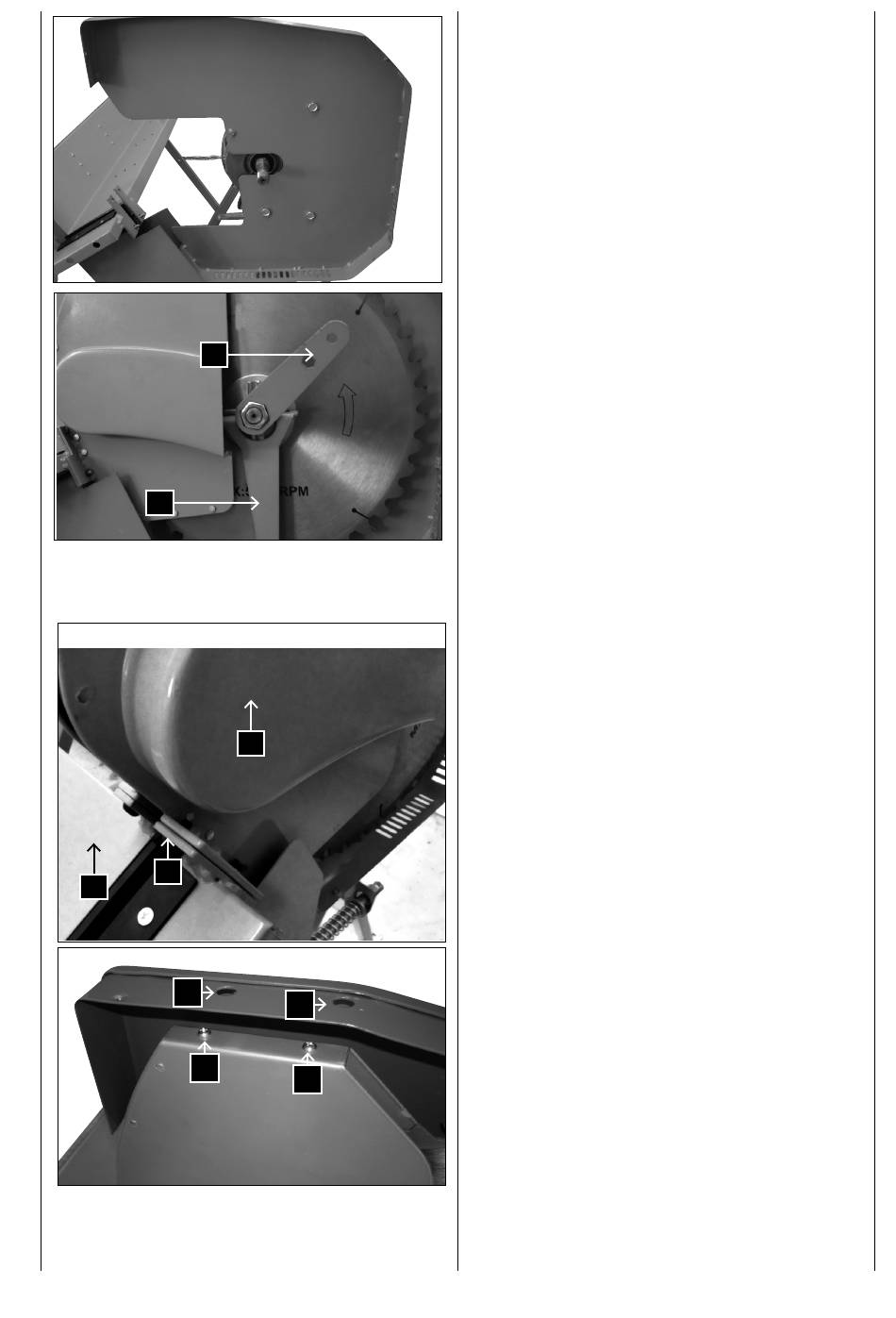

Fig. 8
Fig. 9
B
A
Fig. 7.1
a
2
Fig. 7.2
c
b
34
5
c
b
6. Sägeblatt montieren (Fig. 8, Fig. 9)
Befestigungsteile aus Beipackbeutel 26
(Fig. 2.1)
1 St. Sechskantmutter M20
1 St. Scheibe D20
1 St. Sägeblattflansch
1 St. Spannflansch
Schieben Sie den Sägeblattflansch auf die
Motorwelle.
Setzen Sie das Sägeblatt zusammen mit
dem Spannflansch und der Scheibe auf den
Sägeblattflansch und sichern diese mit der
Sechskantmutter M20.
Achtung! Sägeblatt muss mit der Pfeil-
richtung zur Bedienseite zeigen
• Ziehen Sie nun die Mutter mit dem Säge-
blattschlüssel (B) gut an, indem Sie den
Spannflansch mit dem Stirnlochschlüs-
sel (A) gegenhalten, (Abb. 9).
7. Sägeblattschutz innen rechts montie-
ren. (Fig. 7.1, 7.2)
Befestigungsteile aus Beipackbeutel 27
(Fig. 2.1)
1 St. Inbusschraube M 6 x 12 (a vormon-
tiert)
2 St. Kreuzschlitzschrauben M 5 x 10
2 St. Kunststoffstopfen
2 St. Scheibe D5
2 St. Federring D5
Sägeblattschutz rechts vorne (5) an die
Wippe (2) mit einer Inbusschraube M 6 x
12 (a) montieren (Fig. 7.1).
Sägeblattschutz links und rechts vorne zu-
sammen montieren und mit 2 Kreuzschlitz-
schrauben M 5 x 10 (b), 2 Scheiben D5 und
2 Federringen D5 sichern.
Durch die beiden Bohrungen im Sägeblatt-
schutz (c) die beiden Kreuzschlitzschrau-
ben (b) fest anziehen.
Beide Bohrungen mit den Kunststoffstopfen
verschließen (Fig. 7.2).
