4 Gaminio aprašymas
4.1

Montavimas

1
4
2
3

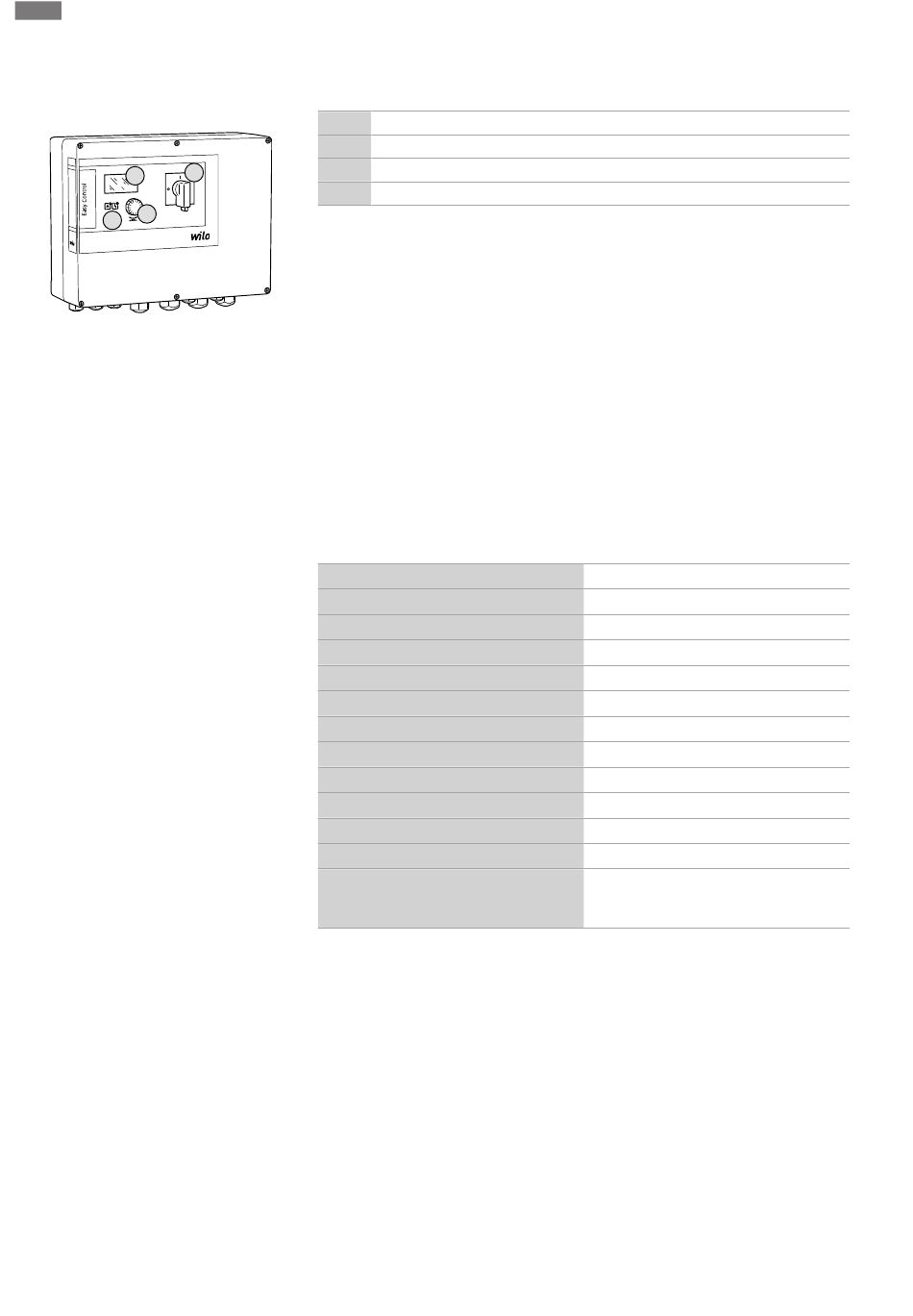

Fig. 1: Valdiklio priekis
4.2

Veikimo principas

4.3

Techniniai duomenys

4.4 Įėjimai ir išėjimai
482
Gaminio aprašymas
1 Pagrindinis jungiklis
2 Valdymo mygtukas
3 Šviesos diodų indikatoriai
4 Skystųjų kristalų ekranas
Valdiklį priekyje sudaro tokie pagrindiniai komponentai:
▪ Pagrindinis jungiklis valdiklio įjungimui/išjungimui
▪ Valdymo mygtukas meniu pasirinkimui ir parametrų įvedimui
▪ LED indikatoriai esamai būsenai rodyti
▪ Skystųjų kristalų ekranas esamiems eksploatavimo duomenims ir atskiriems meniu
punktams rodyti
Priklausomai nuo įrenginio faktinio slėgio, siurbliai po vieną įjungiami arba išjungiami
automatiškai. Esant Control EC-Booster, slėgis reguliuojamas per dviejų taškų valdiklį, o
esant Control ECe-Booster – per PID reguliatorių. Kai pasiekiamas sausosios eigos lygis,
siunčiamas optinis signalas ir priverstinai išjungiami visi siurbliai. Gedimai saugomi
klaidų atminties kaupiklyje.
Esami eksploatavimo duomenys ir būklės rodomi skystųjų kristalų ekrane ir perduodami
šviesos diodais. Valdymas ir valdymo parametrų įvedimas vykdomas reguliavimo
rankenėle.
Pagaminimo data*
Maitinimo įtampa
Tinklo dažnis
Maks. srovės suvartojimas siurbliui
Maks. nominalioji galia siurbliui
Siurblio įjungimo būdas
Aplinkos/darbinė temperatūra
Sandėliavimo temperatūra
Maks. santyk. oro drėgmė
Apsaugos klasė
Elektros sauga
Valdymo įtampa
Korpuso medžiaga
*Gamintojo data nurodyta pagal ISO 8601: JJJJWww
▪ JJJJ = Metai
▪ W = Savaitės santrumpa
▪ ww = Kalendorinės savaitės nuoroda
Įeigos
▪ Analoginė įeiga:
– 1x pasyvus slėgio jutiklis 4 – 20 mA
▪ Skaitmeniniai įvadai:
– 1x plūdinis jungiklis / slėgio jungiklis, skirtas pakilusio sausosios eigos / vandens
trūkumo lygiui fiksuoti
– 1x Extern OFF: nuotoliniam visų siurblių išjungimui
▪ Siurblio kontrolė:
– Control EC-Booster: 1x įeiga / siurbliui terminei apvijų kontrolei, naudojant bimetalę
juostelę
PRANEŠIMAS! PTC ir Pt100 jutikliai negali būti prijungti!
– Control ECe-Booster: 1x įeiga / siurbliui dažnio keitiklio sutrikimo signalui
žr. vardinę kortelę
žr. vardinę kortelę
50/60 Hz
žr. modelio aprašymą
žr. vardinę kortelę
žr. modelio aprašymą
0...40 °C
-30...+60 °C
90 %, nesikondensuojanti
IP54
II taršos laipsnis
žr. vardinę kortelę
Polikarbonatas, atsparus UV spinduliuotei,
arba plieno lakštas, padengtas milteliniu
būdu
