4 Описание на продукта
4.1 Конструкция
1
4
2
3

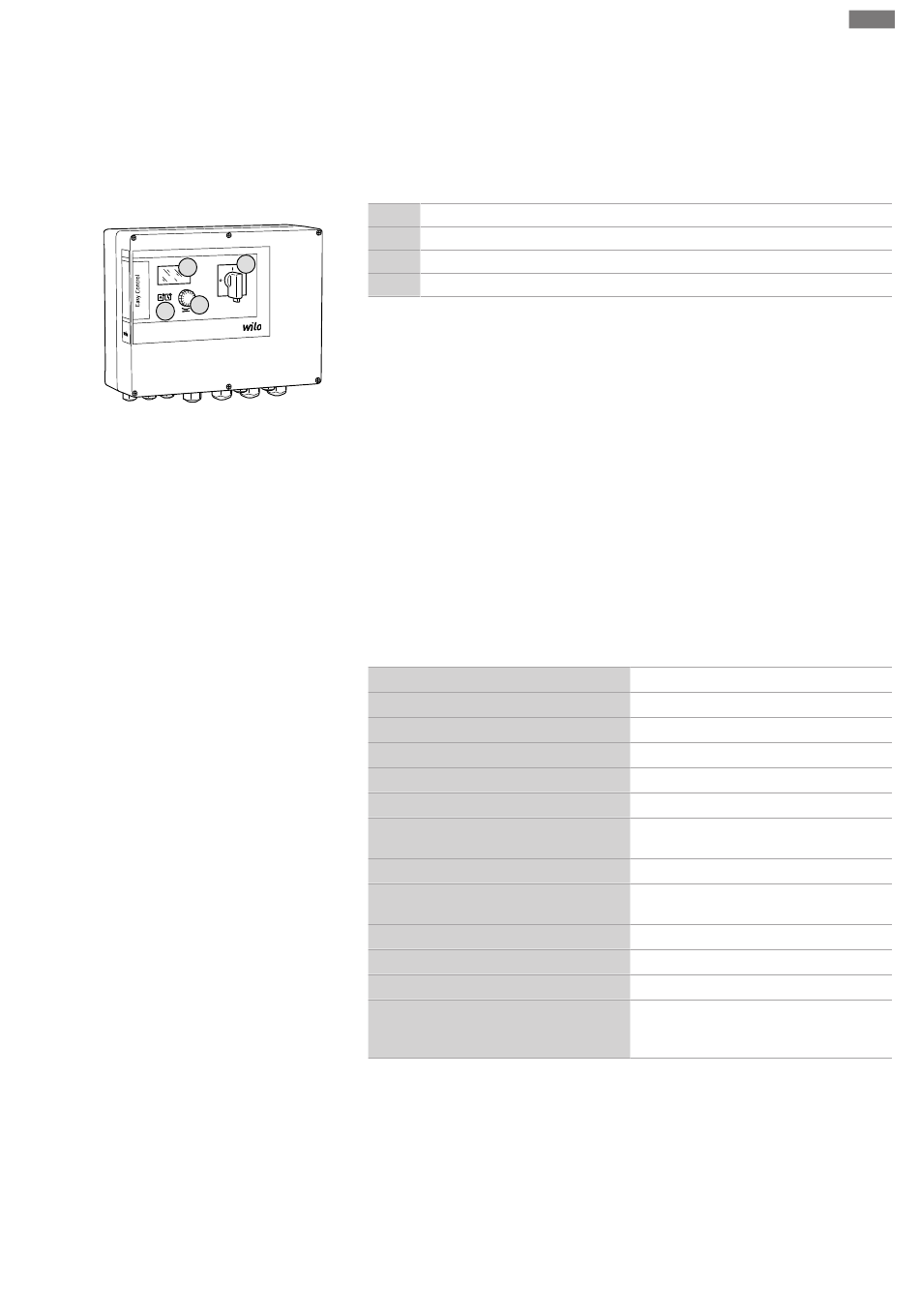

Fig. 1: Предна част на табла за управление
4.2 Начин на функциониране
4.3 Технически характеристики
4.4 Входове и изходи
Инструкция за монтаж и експлоатация Wilo-Control EC/ECe-Booster
Описание на продукта
Към употребата по предназначение спада и спазването на тази инструкция. Всяко
използване, което излиза извън тези рамки, се третира като използване не по
предназначение.
1 Главен прекъсвач
2 Копче за управление
3 Светодиодни индикатори
4 Течнокристален дисплей
Предната част на таблото за управление се състои от следните основни
компоненти:
▪ Главен прекъсвач за включване/изключване на таблото за управление
▪ Бутон за управление за избор на меню и въвеждането на параметри
▪ Светодиоди за индикация на актуалното работно състояние
▪ Течнокристален дисплей за индикация на актуалните експлоатационни данни и
отделните подменюта
В зависимост от действителното налягане, помпите се включват или изключват
поотделно автоматично. Регулирането на налягането става при Control EC-Booster
чрез двупозиционен регулатор, а при Control ECe-Booster - чрез PID-регулатор.
При достигане на нивото за работа на сухо следва оптична сигнализация и
допълнително принудително изключване на всички помпи. Неизправностите се
архивират в паметта за грешки.
Индикацията на актуалните работни данни и работно състояние се изобразява на
течнокристален дисплей и посредством светодиоди. Обслужването и
въвеждането на работни параметри става чрез въртящо се копче.
Дата на производство*
Захранване от мрежата
Честота на ел.мрежа
Макс. консумация на ток за помпа
Макс. номинална мощност на помпа
Вид стартиране на помпата
Температура на околната среда/
работна температура
Температура на съхранение
Макс. относителна влажност на
въздуха
Степен на защита
Електрическа безопасност
Управляващо напрежение
Материал на корпуса
*Указана е датата производство според ISO 8601: JJJJWww
▪ JJJJ = Година
▪ W = Съкращение за седмица
▪ ww = информация за календарната седмица
Входове
▪ Aналогов вход:
– 1 бр. пасивен сензор за налягане 4-20 mA
▪ Цифрови входове:
вж. фирмената табелка
вж. фирмената табелка
50/60 Hz
вж. обозначението на модела
вж. фирмената табелка
вж. обозначението на модела
0 ... 40 °C
-30 ... +60 °C
90 %, без образуване на кондензат
IP54
Степен на замърсяване II
вж. фирмената табелка
Поликарбонат, UV устойчив или
стоманена ламарина, с прахово
покритие
bg
