13.4

ModBus: Datatyper

Monterings- og driftsvejledning Wilo-Control EC/ECe-Booster
Bilag

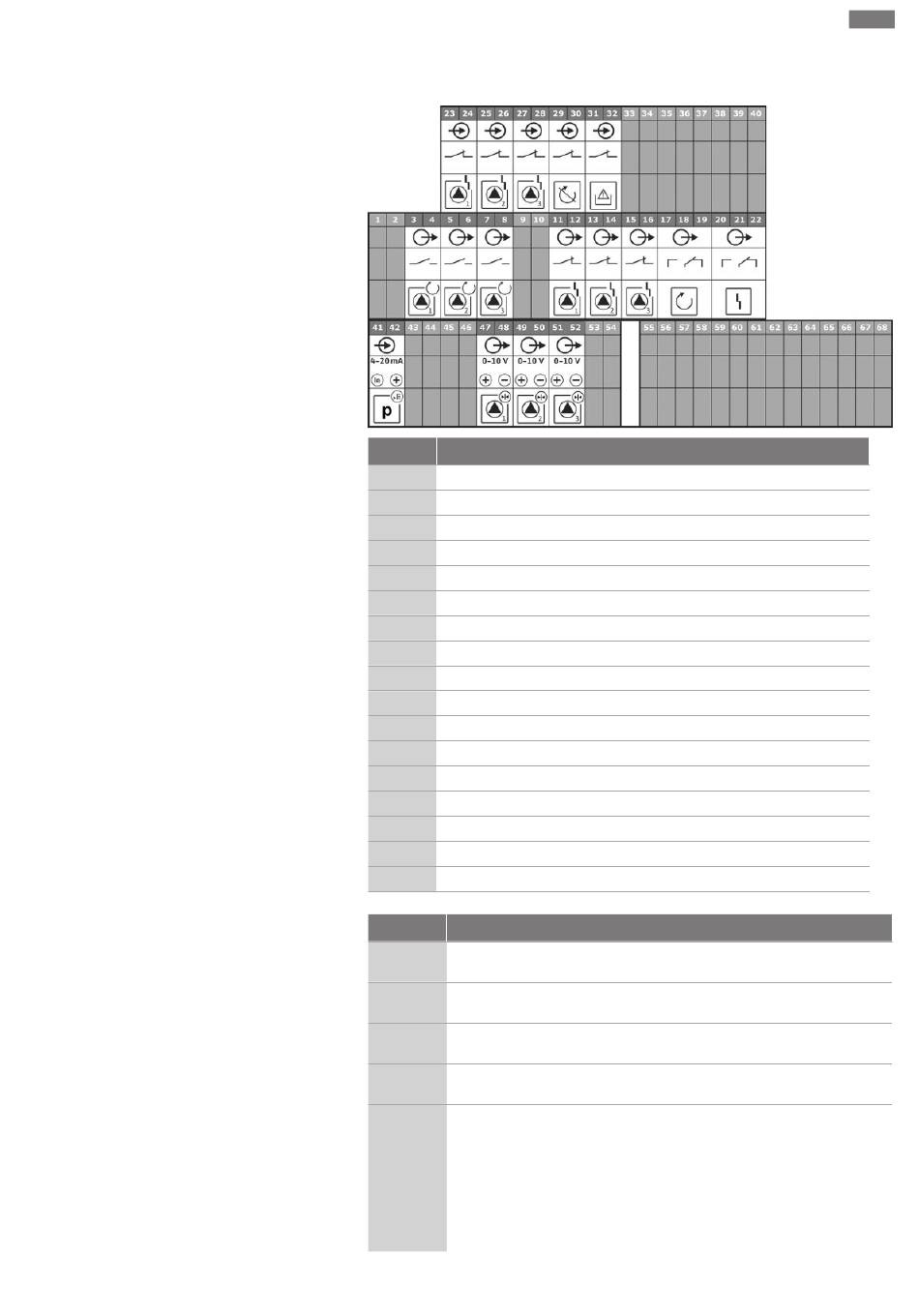

Klemmediagrammer Wilo-Control ECe-B3...
Klemme Funktion
Udgang: Enkeldriftsmelding pumpe 1
3/4
Udgang: Enkeldriftsmelding pumpe 2
5/6
Udgang: Enkeldriftsmelding pumpe 3
7/8
Udgang: Enkeltfejlmelding pumpe 1
11/12
Udgang: Enkeltfejlmelding pumpe 2
13/14
Udgang: Enkeltfejlmelding pumpe 3
15/16
17/18/19 Udgang: Kombinationsdriftsignal
20/21/22 Udgang: Kombinationsfejlsignal
Indgang: Fejlmelding frekvensomformer pumpe 1
23/24
Indgang: Fejlmelding frekvensomformer pumpe 2
25/26
Indgang: Fejlmelding frekvensomformer pumpe 3
27/28
Indgang: Extern OFF
29/30
Indgang: Vandmangel/tørløbsbeskyttelse
31/32
Indgang: passiv trykføler 4-20 mA
41/42
Udgang: Nominelt tryk pumpe 1
47/48
Udgang: Nominelt tryk pumpe 2
49/50
Udgang: Nominelt tryk pumpe 3
51/52
Datatype Beskrivelse
Helt tal i området fra -32768 til 32767.
INT16
Det talområde, som rent faktisk er anvendt til et datapunkt, kan afvige.
Helt tal uden fortegn i området fra 0 til 65535.
UINT16
Det talområde, som rent faktisk er anvendt til et datapunkt, kan afvige.
Er en oplistning. Kun én af de værdier, der er angivet under parametre,
ENUM
kan indstilles.
En boolsk værdi er en parameter med præcis to tilstande (0 – falsk/false
BOOL
og 1 – sand/true). Generelt vurderes alle værdier større end nul som true.
Er en sammenfatning af 16 boolske værdier (bits). Værdierne angives fra
0 til 15. Det tal, der skal læses eller skrives i registeret, fremkommer af
summen af alle bits med værdien 1x2 opløftet i indekstallets potens.
0
▪ Bit 0: 2 = 1
BITMAP*
1
▪ Bit 1: 2 = 2
2
▪ Bit 2: 2 = 4
3
▪ Bit 3: 2 = 8
4
▪ Bit 4: 2 = 16
