Wilo Control EC-Booster Notice De Montage Et De Mise En Service page 574

nl
com
3
230
380
400
3~ 50/60 Hz
1~ 50/60 Hz

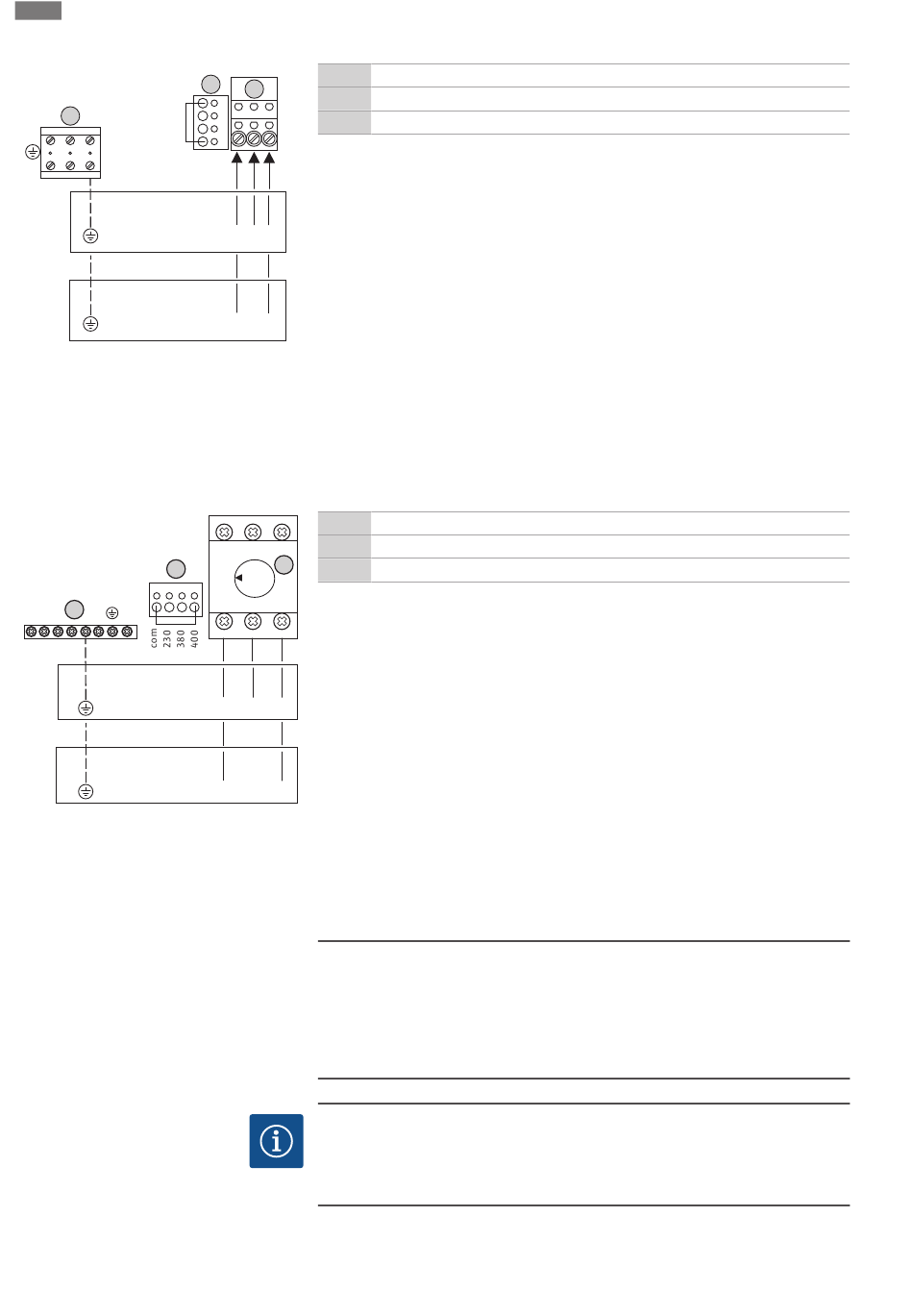

Fig. 6: Netaansluiting Wilo-Control EC-B 1.../
EC-B 2...
2
3
PE
3~ 50/60 Hz
1~ 50/60 Hz
Fig. 7: Netaansluiting Wilo-Control EC-B 3...
6.5.4 Netaansluiting schakelkast: Con-
trol ECe-Booster
574
Opstelling
1 Klemmenstrook: Netaansluiting
2
1
2 Instelling netspanning
3 Klemmenstrook: Aarde (PE)
Netaansluiting 1~230 V:
▪ Kabel: 3-aderig
▪ Ader: L, N, PE
▪ Instelling netspanning: Brug 230/COM
L1 L2 L3
Netaansluiting 3~230 V:
▪ Kabel: 4-aderig
▪ Ader: L1, L2, L3, PE
▪ Instelling netspanning: Brug 230/COM
Netaansluiting 3~380 V:
L N
▪ Kabel: 4-aderig
▪ Ader: L1, L2, L3, PE
▪ Instelling netspanning: Brug 380/COM
Netaansluiting 3~400 V:
▪ Kabel: 4-aderig
▪ Ader: L1, L2, L3, PE
▪ Instelling netspanning: Brug 400/COM (fabrieksinstelling)
Ter plaatse gelegde aansluitkabels door de kabelschroefverbindingen voeren en beves-
tigen. Sluit de aders overeenkomstig het aansluitschema op de hoofdschakelaar aan.
L1 L2 L3
1 Hoofdschakelaar
2 Instelling netspanning
1 ON
1
0
3 Klemmenstrook: Aarde (PE)
OFF
Netaansluiting 1~230 V:
▪ Kabel: 3-aderig
T1 T2 T3
▪ Ader: L, N, PE
▪ Instelling netspanning: Brug 230/COM
Netaansluiting 3~230 V:
▪ Kabel: 4-aderig
L1 L2 L3
▪ Ader: L1, L2, L3, PE
▪ Instelling netspanning: Brug 230/COM
Netaansluiting 3~380 V:
▪ Kabel: 4-aderig
L N
▪ Ader: L1, L2, L3, PE
▪ Instelling netspanning: Brug 380/COM
Netaansluiting 3~400 V:
▪ Kabel: 4-aderig
▪ Ader: L1, L2, L3, PE
▪ Instelling netspanning: Brug 400/COM (fabrieksinstelling)
VOORZICHTIG
Materiële schade door verkeerd ingestelde netspanning!
De schakelkast kan op verschillende netspanningen worden gebruikt. De stuurspan-
ning moet echter altijd 230 V bedragen. Daarom wordt de kabelbrug af fabriek op de
correct netspanning ingesteld. Geen aanpassingen uitvoeren op de kabelbrug! Bij
een verkeerd ingestelde netspanning wordt de besturing vernield!
LET OP
Neutrale geleider vereist
Voor de correcte werking van de besturing is een neutrale geleider (nulleider) op de
netaansluiting vereist.
Ter plaatse gelegde aansluitkabels door de kabelschroefverbindingen voeren en beves-
tigen. Sluit de aders overeenkomstig het aansluitschema op de hoofdschakelaar aan.
WILO SE 2019-07
