4 Описание изделия
4.1 Структура
1
4
2
3

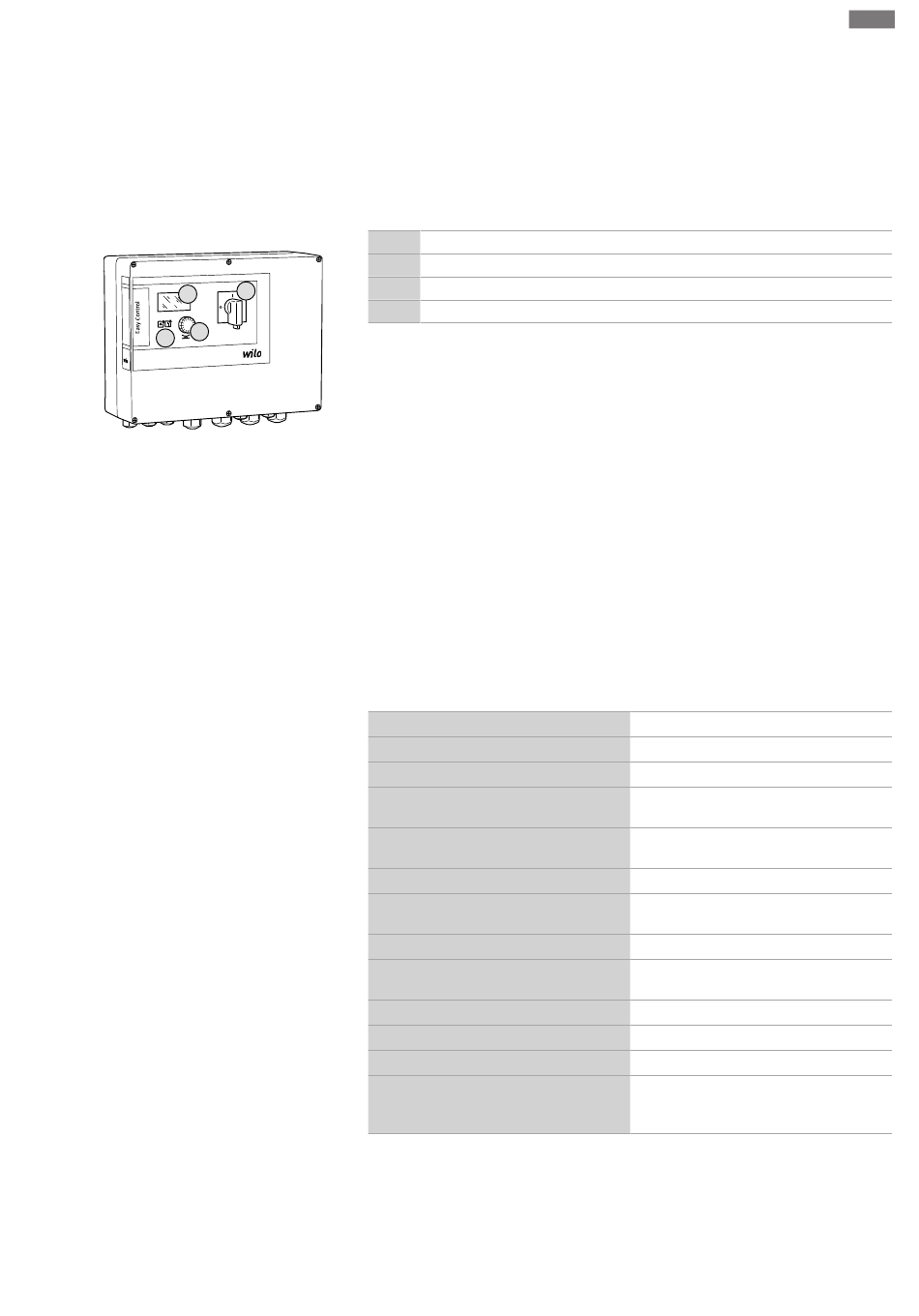

Fig. 1: Передняя сторона прибора управле-
ния
4.2 Принцип действия
4.3 Технические характеристики
Инструкция по монтажу и эксплуатации Wilo-Control EC/ECe-Booster
Описание изделия
Регистрация сигнала выполняется с помощью датчика давления.
К применению по назначению относится также соблюдение данной инструкции.
Любое применение, выходящее за рамки указанных требований, считается при-
менением не по назначению.
1 Главный выключатель
2 Кнопка управления
3 Светодиодные индикаторы
4 ЖК-дисплей
Передняя сторона прибора управления состоит из основных компонентов, кото-
рые указаны ниже.
▪ Главный выключатель для включения/выключения прибора управления.
▪ Кнопка управления для выбора меню и ввода параметров.
▪ Светодиоды для индикации текущего рабочего состояния.
▪ ЖК-дисплей для индикации текущих эксплуатационных параметров и отдельных
пунктов меню.
В зависимости от фактического давления в установке насосы по отдельности ав-
томатически подключаются и отключаются. Регулирование давления на Control
EC-Booster выполняется с помощью двухпозиционного регулятора, на Control
ECe-Booster — с помощью PID-регулятора. При достижении уровня сухого хода
отображается световой сигнал, и осуществляется принудительное выключение
всех насосов. Неисправности сохраняются в памяти ошибок.
Индикация текущих эксплуатационных параметров и состояний отображается на
ЖК-дисплее и с помощью светодиодов. Управление и ввод рабочих параметров
осуществляются посредством поворотной кнопки.
Дата изготовления*
Подключение к сети
Частота тока
Макс. потребляемый ток для каждого
насоса
Макс. номинальная мощность для каж-
дого насоса
Тип включения насоса
Температура окружающей среды/ра-
бочая температура
Температура хранения
Макс. относительная влажность возду-
ха
Класс защиты
Электрическая безопасность
Управляющее напряжение
Материал корпуса
* Дата изготовления указывается согласно ISO 8601: JJJJWww
▪ JJJJ — год
▪ W — сокращение для недели
▪ ww — указание календарной недели
См. фирменную табличку
См. фирменную табличку
50/60 Гц
См. типовое обозначение
См. фирменную табличку
См. типовое обозначение
0 ... 40 °C
-30 ... +60 °C
90 %, без конденсации
IP54
Степень загрязнения II
См. фирменную табличку
Поликарбонат, устойчивый к УФ-лучам
или листовая сталь с порошковым по-
крытием
