6.5.17 Pripojenie ModBus RTU
Control EC/ECe-B2 Control EC/ECe-B3
Fig. 22: Poloha jumper
7 Ovládanie
7.1 Funkčný princíp
p
3
2

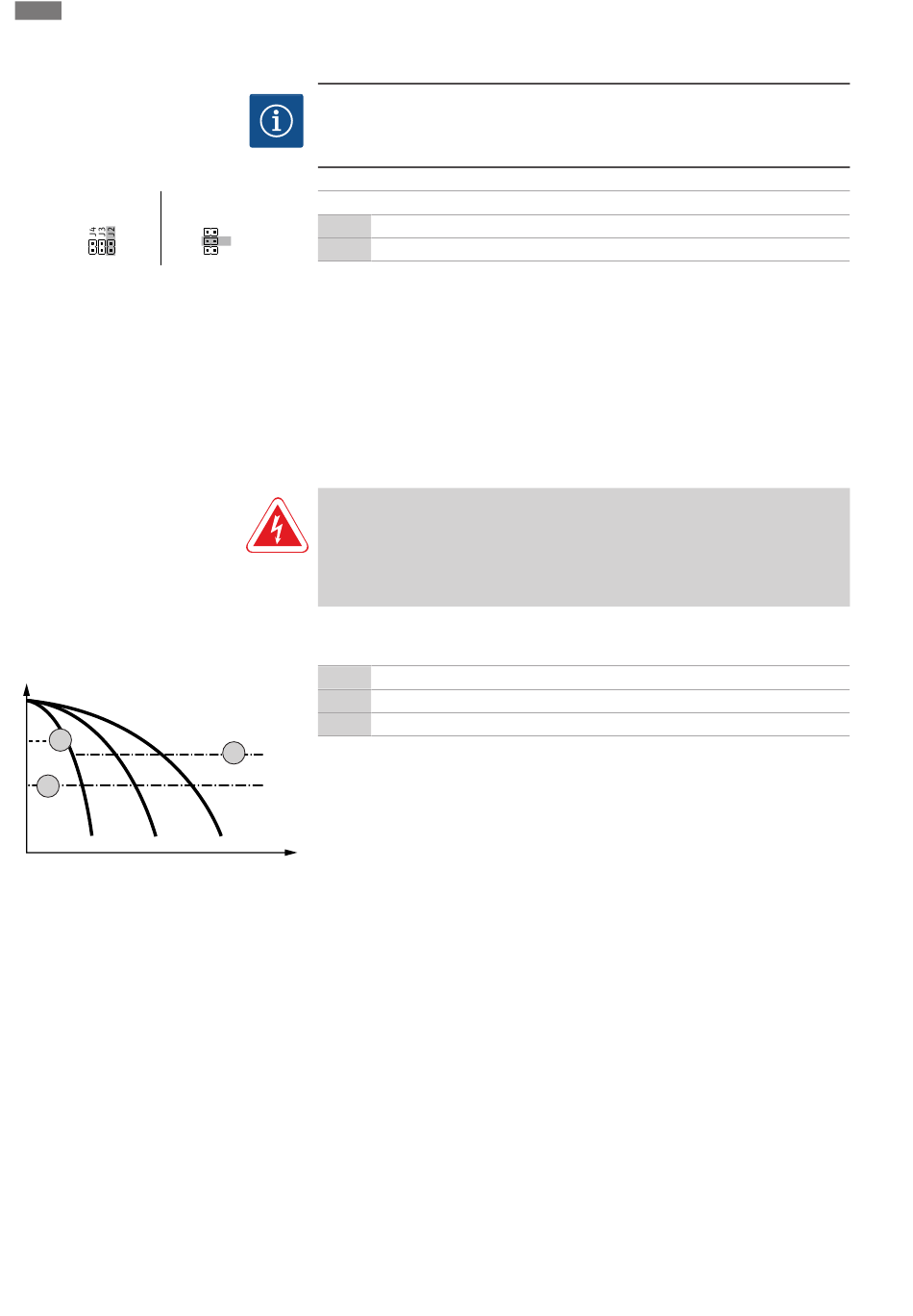

Fig. 23: Diagram sledu funkcií Control EC-Bo-
oster
926
Ovládanie
OZNÁMENIE
Nepoužívajte externé napätie!
Aplikované externé napätie ničí konštrukčný diel.
Pre čísla polôh pozri Prehľad konštrukčných dielov: Wilo-Control EC-Booster [} 918]
9 ModBus: Rozhranie RS485
J4
J2
10 ModBus: Jumper pre termináciu/polarizáciu
J3
Pre pripojenie k riadiacemu systému budov je k dispozícii protokol ModBus. Pripojovacie
káble položené zákazníkom preveďte cez káblové priechodky a upevnite. Podľa obsa-
denia pripojení pripojte žily k svorkovnici.
Je nutné dbať na nasledovné body:
▪ Rozhranie: RS485
▪ Nastavenia protokolu zbernice poľa: Menu 2.01 až 2.05.
▪ Spínací prístroj je terminovaný z výroby. Zrušiť termínovanie: Odstrániť jumper „J2".
▪ Ak ModBus vyžaduje polarizáciu, nasaďte „J3" a „J4".
NEBEZPEČENSTVO
Riziko smrteľného zranenia vplyvom elektrického prúdu!
Spínací prístroj obsluhujte len spojený. Pri prácach na otvorenom spínacom prístroji
hrozí riziko smrteľného zranenia! Elektrické práce na vnútorných konštrukčných
dieloch musí vykonať odborný elektrikár.
Wilo-Control EC-Booster
2 Prahová hodnota zapnutia
3 Prahová hodnota vypnutia čerpadla základného zaťaženia
4 Prahová hodnota vypnutia čerpadiel špičkového zaťaženia
4
V normálnej prevádzke systém drží tlak v rozsahu medzi prahovou hodnotou zapnutia a
vypnutia. Regulácia pritom prebieha ako dvojpolohová regulácia, tlakový snímač za-
znamenáva aktuálnu hodnotu tlaku. Pri nedosiahnutí prahovej hodnoty zapnutia sa čer-
padlo základného zaťaženia zapne. V závislosti od požadovaného príkonu sa postupne
spúšťajú čerpadlá špičkového zaťaženia za sebou. Pri prekročení prahovej hodnoty vy-
pnutia pre čerpadlá špičkového zaťaženia systém postupne vypne čerpadlá špičkového
zaťaženia. Pri prekročení prahovej hodnoty vypnutia pre čerpadlo základného zaťaženia
Q
systém vypne čerpadlo základného zaťaženia. Počas prevádzky sa objaví indikátor na LC
displeji a rozsvieti sa zelená LED. Na optimalizáciu dôb chodu čerpadla pravidelne pre-
bieha výmena čerpadiel.
Pri poruche sa systém automaticky prepne na iné čerpadlo. Na LC displeji sa zobrazí prí-
slušný kód poruchy a zasvieti červené LED. Aktivujú sa výstupy pre zberné (SSM) a sa-
mostatné poruchové hlásenie (ESM).
Pri dosiahnutí úrovne nedostatku vody v nátokovej nádrži (ochrana proti chodu nasu-
cho) sa všetky čerpadlá vypnú. Na LC displeji sa zobrazí príslušný kód poruchy a zasvieti
červené LED. Aktivuje sa výstup pre zberné poruchové hlásenie (SSM).
