13.4 „ModBus": Duomenų tipai
516
Priedas

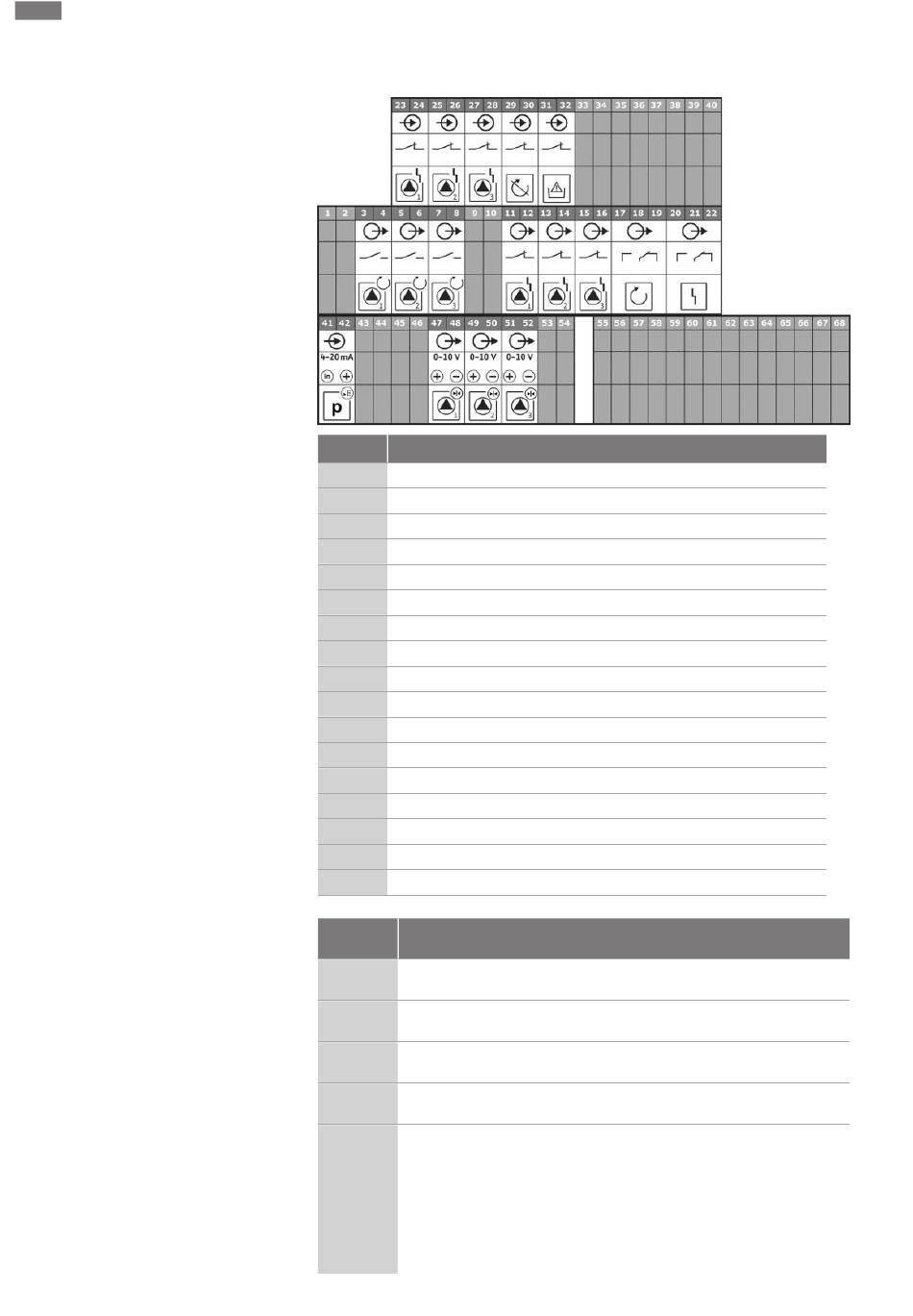

Gnybtų schemos Wilo-Control ECe-B3...
Gnybtas Funkcija
Išeiga: 1 siurblio paskirasis eigos signalas
3/4
Išeiga: 2 siurblio paskirasis eigos signalas
5/6
Išeiga: 3 siurblio paskirasis eigos signalas
7/8
Išeiga: 1 siurblio paskirasis sutrikimo pranešimas
11/12
Išeiga: 2 siurblio paskirasis sutrikimo pranešimas
13/14
Išeiga: 3 siurblio paskirasis sutrikimo pranešimas
15/16
17/18/19 Išeiga: Bendrasis eigos signalas
20/21/22 Išeiga: Bendrasis sutrikimo signalas
Įeiga: 1 siurblio dažnio keitiklio gedimo pranešimas
23/24
Įeiga: 2 siurblio dažnio keitiklio gedimo pranešimas
25/26
Įeiga: 3 siurblio dažnio keitiklio gedimo pranešimas
27/28
Įeiga: Extern OFF
29/30
Įeiga: Vandens trūkumas / apsauga nuo sausosios eigos
31/32
Įeiga: pasyvus slėgio jutiklis 4 – 20 mA
41/42
Išeiga: 1 siurblio nustatytoji slėgio vertė
47/48
Išeiga: 2 siurblio nustatytoji slėgio vertė
49/50
Išeiga: 3 siurblio nustatytoji slėgio vertė
51/52
Duomenų Aprašymas
tipas
Sveikas skaičius intervale nuo -32768 iki 32767.
INT16
Duomenų punktui faktiškai naudojamas skaičių intervalas gali skirtis.
Sveikas skaičius intervale nuo 0 iki 65535.
UINT16
Duomenų punktui faktiškai naudojamas skaičių intervalas gali skirtis.
Tai yra sąrašas. Gali būti nustatyta tik viena iš prie parametro nurodytų
ENUM
verčių.
Bulio vertė – tai parametras su dviem būsenomis (0 – klaidinga („false")
BOOL
ir 1 – teisinga („true")). Visos didesnės už nulį vertės yra „true".
Tai 16 Bulio verčių (bitų) santrauka. Vertės indeksuojamos nuo 0 iki 15.
Registre matomas arba įrašomas skaičius yra nustatomas pagal bitų
sumą, taikant 1 vertę, kuri padauginama iš 2 ir pakeliama šios vertės
indekso laipsniu.
BITMAP*
0
▪ 0 bitas: 2 = 1
1
▪ 1 bitas: 2 = 2
2
▪ 2 bitas: 2 = 4
3
▪ 3 bitas: 2 = 8
