13.4

ModBus: Datentypen

Einbau- und Betriebsanleitung Wilo-Control EC/ECe-Booster
Anhang

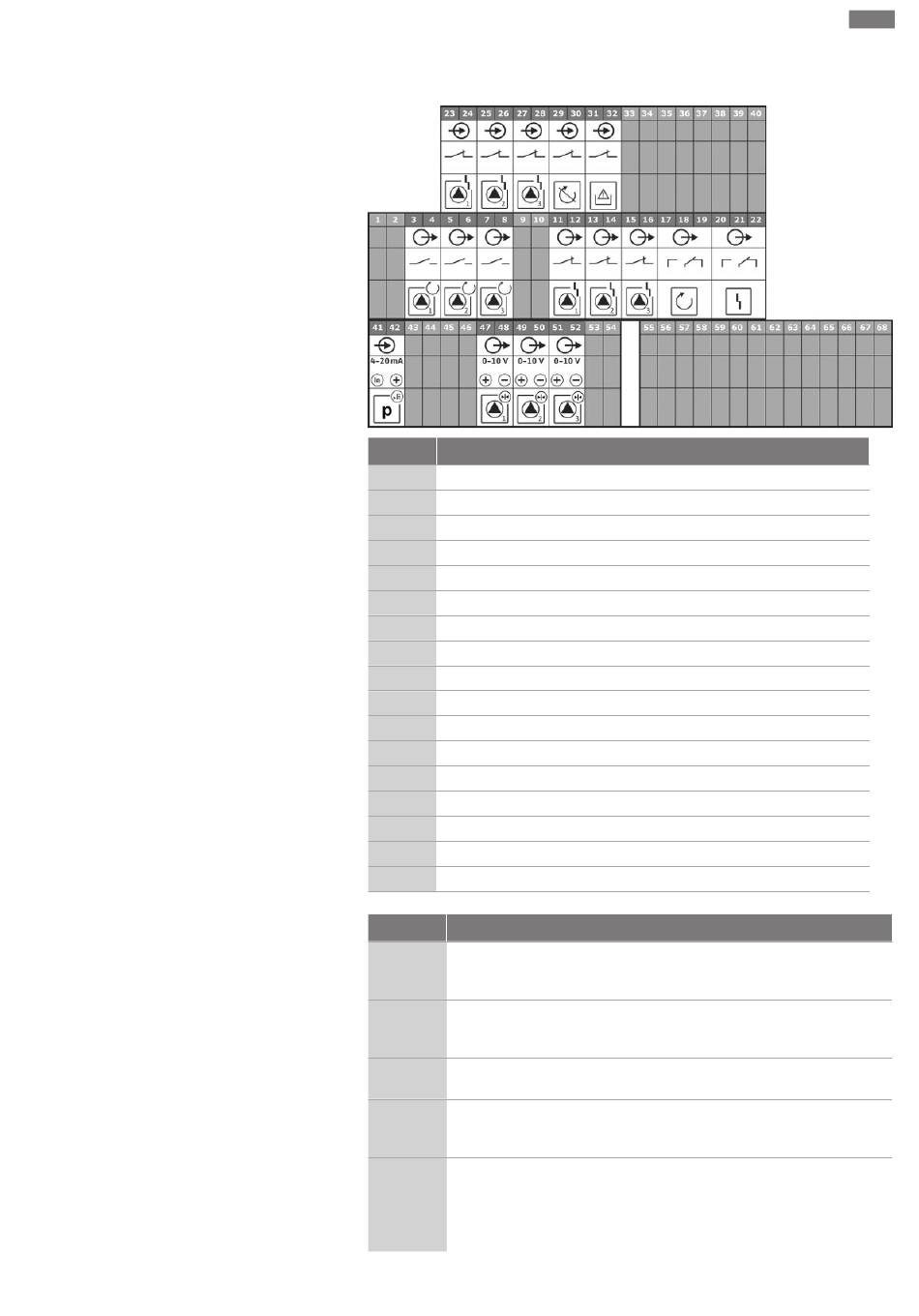

Klemmenpläne Wilo-Control ECe-B3...
Klemme Funktion
Ausgang: Einzelbetriebsmeldung Pumpe 1
3/4
Ausgang: Einzelbetriebsmeldung Pumpe 2
5/6
Ausgang: Einzelbetriebsmeldung Pumpe 3
7/8
Ausgang: Einzelstörmeldung Pumpe 1
11/12
Ausgang: Einzelstörmeldung Pumpe 2
13/14
Ausgang: Einzelstörmeldung Pumpe 3
15/16
17/18/19 Ausgang: Sammelbetriebsmeldung
20/21/22 Ausgang: Sammelstörmeldung
Eingang: Fehlermeldung Frequenzumrichter Pumpe 1
23/24
Eingang: Fehlermeldung Frequenzumrichter Pumpe 2
25/26
Eingang: Fehlermeldung Frequenzumrichter Pumpe 3
27/28
Eingang: Extern OFF
29/30
Eingang: Wassermangel/Trockenlaufschutz
31/32
Eingang: passiver Drucksensor 4-20 mA
41/42
Ausgang: Drucksollwert Pumpe 1
47/48
Ausgang: Drucksollwert Pumpe 2
49/50
Ausgang: Drucksollwert Pumpe 3
51/52
Datentyp Beschreibung
Ganzzahl im Bereich von -32768 bis 32767.
INT16 Der tatsächlich für einen Datenpunkt verwendete Zahlenbereich kann
abweichen.
Vorzeichenlose Ganzzahl im Bereich von 0 bis 65535.
UINT16 Der tatsächlich für einen Datenpunkt verwendete Zahlenbereich kann
abweichen.
Ist eine Aufzählung. Es kann nur einer der unter Parameter aufgeführten
ENUM
Werte gesetzt werden.
Ein boolscher Wert ist ein Parameter mit genau zwei Zuständen (0 –
BOOL falsch/false und 1 – wahr/true). Generell werden alle Werte größer als
Null als true gewertet.
Ist eine Zusammenfassung von 16 boolschen Werten (Bits). Die Werte
werden von 0 bis 15 indiziert. Die im Register zu lesende oder zu schrei-
BITMAP* bende Zahl ergibt sich aus der Summe aller Bits mit dem Wert 1×2 hoch
ihrem Index.
0
▪ Bit 0: 2 = 1
