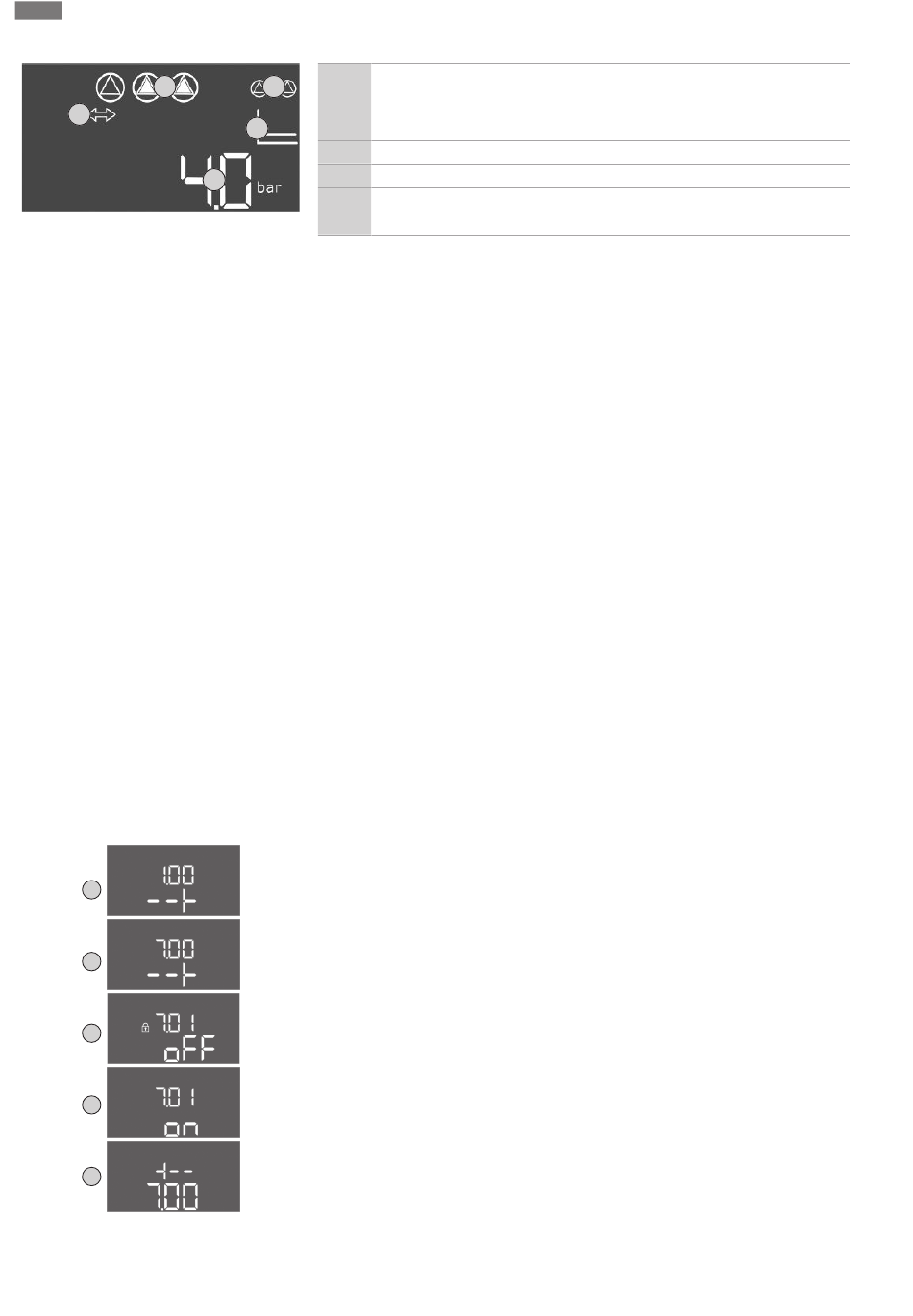

Fig. 26: Écran d'accueil
8.3 Démarrer la configuration initiale
1
2
3
5
7
Fig. 27: Activer la saisie des paramètres
112
Mise en service
État actuel de la pompe :
5
- Nombre de pompes enregistrées
1
- Pompe activée/désactivée
4 - Pompe marche/arrêt
2 Bus de terrain actif
3 Valeur réelle de pression
3
4 Mode de régulation (p. ex. p-c)
5 Fonction de pompe de réserve activée
‡
Le coffret de commande est refermé.
‡
L'installation a été réalisée de manière conforme.
‡
Tous les capteurs de signal et consommateurs sont raccordés et montés dans la
zone d'exploitation.
‡
S'il existe une protection contre le manque d'eau (protection contre le fonctionne-
ment à sec), le point de commutation est correctement réglé.
‡
La protection moteur est préréglée selon les spécifications de la pompe (seulement
« Control EC-Booster »).
1. Positionner le commutateur principal sur « ON ».
2. Le coffret de commande démarre.
- Toutes les LED sont allumées pendant 2 s.
- L'écran s'allume et la page d'accueil apparaît.
- Le symbole de veille s'affiche à l'écran.
▶ Le coffret de commande est prêt à fonctionner, démarrer la configuration initiale
ou le mode automatique.
Respecter les points suivants lors de la configuration :
▪ Si pendant 6 minutes, aucune saisie ou commande ne se produit :
– L'éclairage de l'écran s'éteint.
– L'écran principal s'affiche de nouveau.
– La saisie de paramètres est verrouillée.
▪ Certains réglages ne peuvent être réglés que si aucune pompe n'est en service.
▪ Le menu s'adapte automatiquement à l'aide des réglages. Exemple : Les menus 5.41 à
5.43 sont visibles uniquement si la fonction « kick » de la pompe (menu 5.40) est acti-
vée.
▪ La structure de menus s'applique à tous les coffrets de commande EC (p. ex. HVAC,
Booster, Lift, Fire, ...). Il peut donc y avoir certaines lacunes dans la structure.
Les valeurs sont généralement en lecture seule. Pour modifier les valeurs, activer la sai-
sie des paramètres dans le menu 7.01 :
1. Appuyer 3 s sur le bouton de commande.
⇒ Le menu 1.00 s'affiche
2. Tourner le bouton de commande jusqu'à ce que le menu 7 s'affiche.
3. Appuyer sur le bouton de commande.
⇒ Le menu 7.01 s'affiche.
4. Appuyer sur le bouton de commande.
5. Modifier la valeur sur « on » : Tourner le bouton de commande.
6. Enregistrer la valeur : Appuyer sur le bouton de commande.
⇒ Le menu peut désormais être modifié.
7. Tourner le bouton de commande jusqu'à la fin du menu 7.
8. Appuyer sur le bouton de commande.
⇒ Retour au niveau du menu principal.
▶ Démarrer la configuration initiale :
- Menu 5 : Réglages de base
- Menu 1 : Valeurs d'activation/désactivation
- Menu 2 : Liaison du bus de terrain (si disponible)
- Menu 3 : Déclenchement des pompes
