4 Descrição do produto
4.1 Estrutura
1
4
2
3

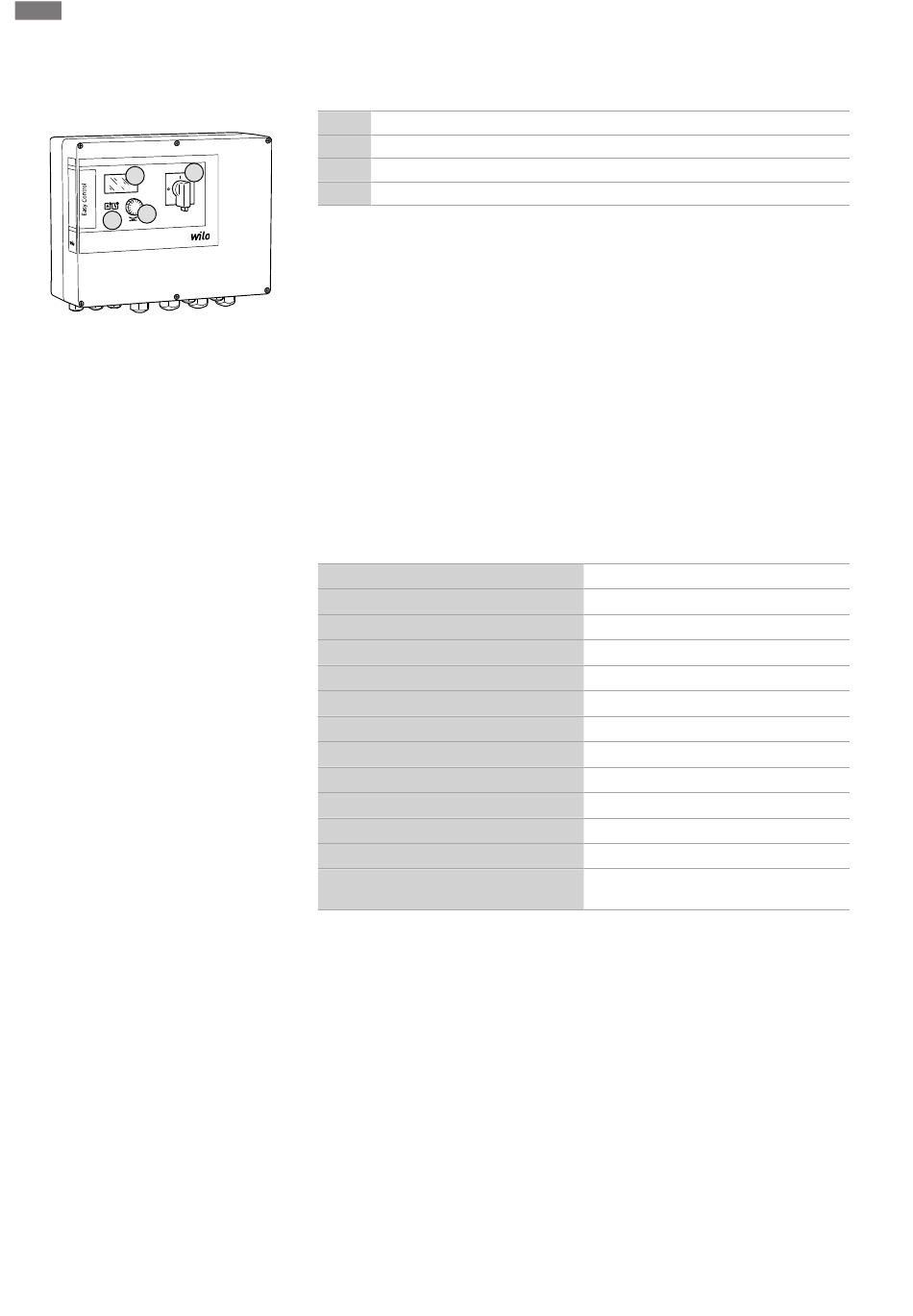

Fig. 1: Parte frontal do aparelho de distribuição
4.2

Modo de funcionamento

4.3 Especificações técnicas
4.4 Entradas e saídas
698
Descrição do produto
1 Interruptor principal
2 Botão de operação
3 Indicadores LED
4 Visor LCD
A parte frontal do aparelho de distribuição é composta pelos seguintes componentes
principais:
▪ Interruptor principal para ligar/desligar o aparelho de distribuição
▪ Botão de operação para seleção do menu e introdução de parâmetros
▪ LEDs para indicação do atual estado de funcionamento
▪ Visor LCD para indicação dos dados de funcionamento atuais e para indicação de cada
opção de menu
As bombas são ligadas e desligadas de forma automática, dependendo da pressão real
no equipamento. A regulação da pressão é efetuada em Control EC-Booster através de
um regulador de duas posições em Control ECe-Booster através de um regulador PID.
Quando se atinge o ponto de funcionamento a seco, ocorre um alerta ótico e todas as
bombas são desligas. As avarias são guardadas na memória de erros.
A indicação dos dados e estados de funcionamento atuais é exibida no visor LCD e
através de LEDs. O acionamento e a entrada dos parâmetros de funcionamento são
realizados através de um botão rotativo.
Data de fabrico*
Ligação de rede
Frequência
Consumo máximo de corrente por bomba Ver designação do tipo
Potência nominal máx. por bomba
Tipo de arranque da bomba
Temperatura ambiente/de funcionamento 0 ... 40 °C
Temperatura de armazenamento
Humidade relativa do ar máx.
Tipo de proteção
Segurança elétrica
Tensão de comando
Material do corpo
*A data de fabrico é indicada em conformidade com a norma ISO 8601: JJJJWww
▪ JJJJ = Ano
▪ W = Abreviatura de Semana
▪ ww = Indicação da semana de calendário
Entradas
▪ Entrada analógica:
– 1 x sensor de pressão passivo 4 – 20 mA
▪ Entradas digitais:
– 1x interruptor de boia/interruptor de pressão para deteção de funcionamento a seco
ou para a falta de água
– 1x Extern OFF: para desativação remota de todas as bombas
▪ Monitorização das bombas:
– Control EC-Booster: 1x entrada/bomba para a monitorização térmica da bobinagem
com sensor bimetálico
AVISO! Não podem ser ligados sensores PTC e Pt100!
– Control ECe-Booster: 1x entrada/bomba para o aviso de avaria através do conversor
de frequência
Ver placa de identificação
Ver placa de identificação
50/60 Hz
Ver placa de identificação
Ver designação do tipo
-30 ... +60 °C
90 %, sem condensação
IP54
Grau de sujidade II
Ver placa de identificação
Policarbonato, resistente aos raios UV ou
chapa de aço, pintada a pó
