6.5.17 Tilslutning ModBus RTU
Control EC/ECe-B2 Control EC/ECe-B3
Fig. 22: Jumper-position
7

Betjening

7.1 Funktionsmåde
p
3
2

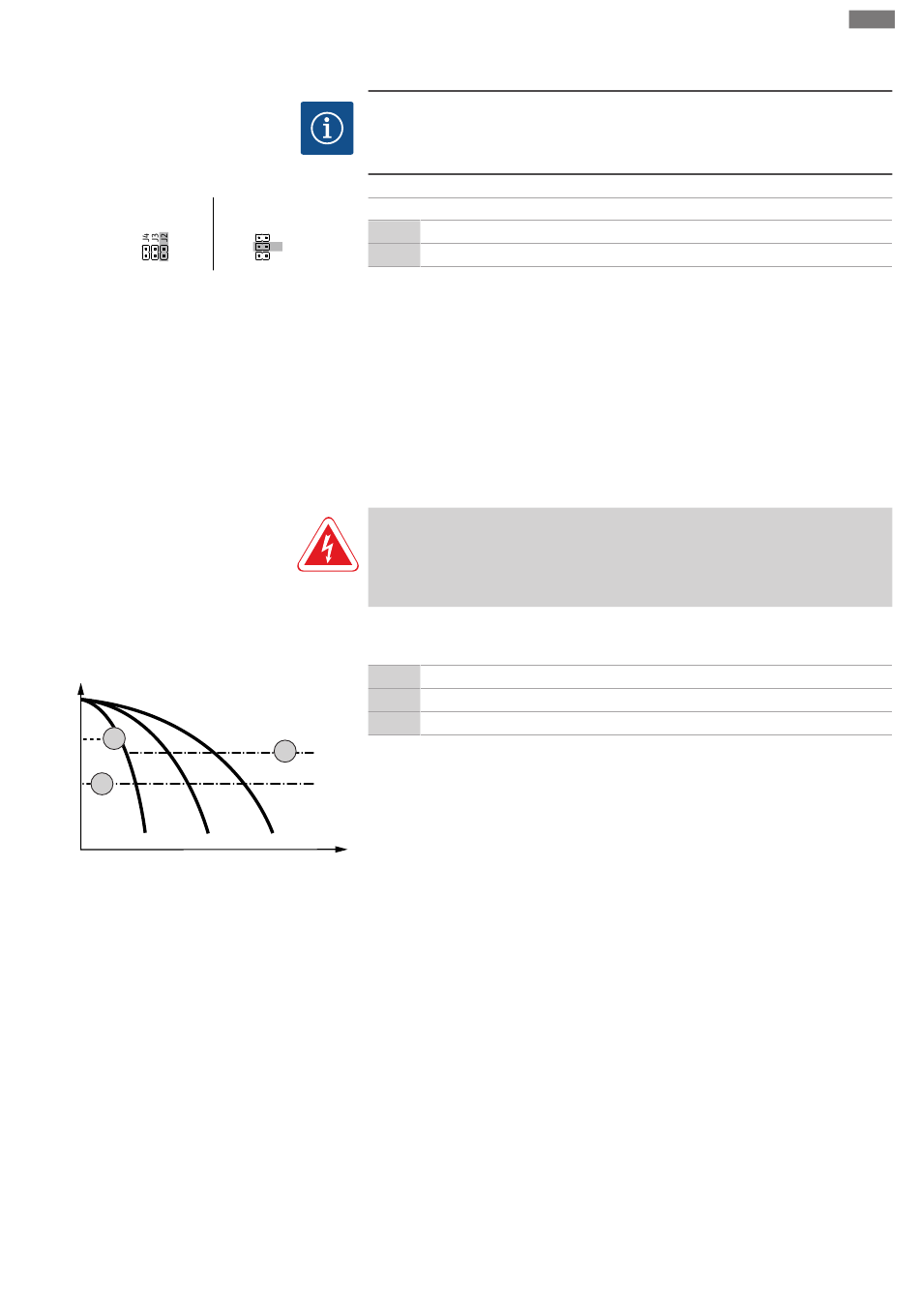

Fig. 23: Funktionsdiagram Control EC-Booster
Monterings- og driftsvejledning Wilo-Control EC/ECe-Booster
Betjening
BEMÆRK
Tilslut ikke ekstern spænding!
En tilsluttet ekstern spænding ødelægger komponenten.
Positionsnumre, se Oversigt over komponenterne: Wilo-Control EC-Booster [} 230]
9 ModBus: RS485-grænseflade
J4
J2
10 ModBus: Jumper til terminering/polbestemmelse
J3
ModBus-protokollen kan anvendes i forbindelse med integrering i bygningsstyringstek-
nikken. Træk tilslutningskabler, der er ført på opstillingsstedet, igennem kabelforskru-
ningerne, og fastgør dem. Slut lederne til klemmerækken iht. tilslutningsdiagrammet.
Overhold følgende punkter:
▪ Grænseflade: RS485
▪ Indstillinger feltbusprotokol: Menu 2.01 til 2.05.
▪ Styreenheden er termineret fra fabrikkens side. Deaktivering af termineringen: Fjern
jumper "J2".
▪ Kræves der polbestemmelse for ModBus'en, skal jumper "J3" og "J4" sættes i.
FARE
Livsfare på grund af elektrisk strøm!
Styreenheden må kun betjenes i lukket tilstand. På den åbne styreenhed er der livs-
fare! Arbejder på de indvendige komponenter skal altid udføres af en elinstallatør.
Wilo-Control EC-Booster
2 Tilkoblingstærskel
3 Frakoblingstærskel hovedpumpe
4 Frakoblingstærskel spidsbelastningspumpe
4
I normal drift holder systemet trykket i området mellem til- og frakoblingstærsklen. Re-
guleringen foregår her som topunktsregulering, hvor en trykføler registrerer den fakti-
ske trykværdi. Hvis trykket falder under tilkoblingstærsklen, tænder hovedpumpen. Alt
efter det nødvendige ydelsesbehov tilkobles spidsbelastningspumperne én efter én.
Når trykket overskrider frakoblingstærsklen for spidsbelastningspumperne, slukker sy-
stemet for spidsbelastningspumperne én efter én. Når trykket overskrider frakoblings-
tærsklen for hovedpumpen, slukker systemet for hovedpumpen. Under drift er der en
Q
visning i LC-displayet, og den grønne LED lyser. For at optimere pumpernes driftstider
foretages der regelmæssigt et pumpeskift.
Ved en fejl skiftes automatisk over til en anden pumpe. Fejlkoden vises i LC-displayet,
og den røde LED lyser. Udgangene til kombinationsfejlsignalet (SSM) og enkeltfejlmeld-
ingen (ESM) aktiveres.
Når vandmangelniveauet i fortanken (tørløbsbeskyttelse) er nået, slukkes alle pumper.
Fejlkoden vises i LC-displayet, og den røde LED lyser. Udgangen for kombinationsfejl-
signalet (SSM) aktiveres.
