ro
4

Descrierea produsului

4.1

Structura

1
4
2
3

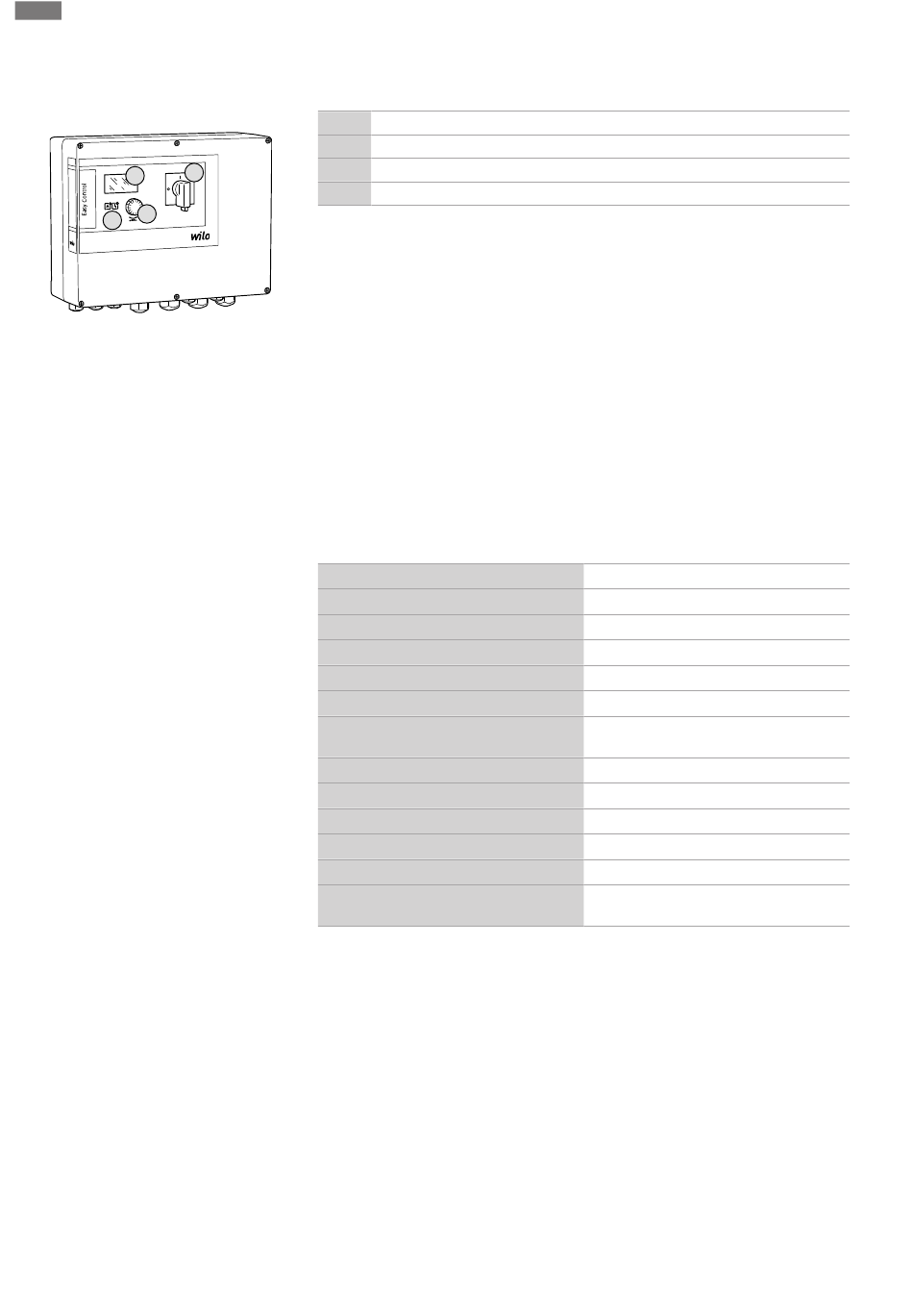

Fig. 1: Partea frontală a panoului electric
4.2 Mod de funcționare
4.3

Date tehnice

4.4 Intrări și ieșiri
742
Descrierea produsului
1 Comutator principal
2 Buton de comandă
3 Afișaje cu LED
4 Ecran LCD
Partea frontală a panoului electric este alcătuită din următoarele componente
principale:
▪ Comutator principal pentru pornirea/întreruperea panoului electric
▪ Buton de comandă pentru selectarea meniurilor și introducerea parametrilor
▪ LED-uri pentru afișarea stării curente de funcționare
▪ Ecran LCD pentru afișarea datelor de funcționare curente și a submeniurilor individuale
În funcție de presiunea reală din instalație, pompele sunt pornite și oprite automat
individual. Reglarea presiunii la Control EC-Booster se face printr-un regulator în două
puncte, iar la Control ECe-Booster printr-un regulator PID. Atunci când se atinge nivelul
de funcționare fără apă, se emite o semnalizare optică și are loc o deconectare forțată a
tuturor pompelor. Defecțiunile sunt stocate în memoria de erori.
Prin intermediul ecranului LCD și al LED-urilor, sunt afișate datele și stările curente de
funcționare. Operarea și introducerea parametrilor de funcționare se realizează prin
intermediul unui buton rotativ.
Data fabricației*
Alimentare electrică
Frecvența rețelei electrice
Consum max. de curent per pompă
Putere nominală max. per pompă
Tip de pornire a pompei
Temperatură ambiantă/temperatură de
lucru
Temperatura de depozitare
Umiditate relativă max. a aerului
Gradul de protecție
Siguranță electrică
Tensiunea de comandă
Materialul carcasei
*Data fabricației este indicată conform ISO 8601: JJJJWww
▪ JJJJ = anul
▪ W = abreviere pentru săptămână
▪ ww = indicarea săptămânii calendaristice
Intrări
▪ Intrare analogică:
– 1x senzor de presiune pasiv 4-20 mA
▪ Intrări digitale:
– 1x comutator cu plutitor/presostat pentru determinarea nivelului de funcționare fără
apă/pentru lipsa apei
– 1x Extern OFF: pentru deconectarea de la distanță a tuturor pompelor
▪ Monitorizarea pompelor:
– Control EC-Booster: 1x intrare/pompă pentru monitor bobinaj termic cu senzor cu
bimetal
Senzorii NOTĂ! PTC și Pt100 nu pot fi conectați!
– Control ECe-Booster: 1x intrare/pompă pentru semnalizarea de avarie a
convertizorului de frecvență
vezi plăcuța de identificare
vezi plăcuța de identificare
50/60 Hz
vezi denumirea de tip
vezi plăcuța de identificare
vezi denumirea de tip
0 ... 40 °C
-30 ... +60 °C
90 %, fără condensare
IP54
Grad de poluare II
vezi plăcuța de identificare
Policarbornat, rezistent la razele UV sau
tablă de oțel, acoperită cu pulbere
