- Page 1 Pioneering for You Wilo-Control SC-Fire Diesel de Einbau- und Betriebsanleitung Inbouw- en bedieningsvoorschriften en Installation and operating instructions Notice de montage et de mise en service 2 541 367-Ed.02 / 2015-10-Wilo...

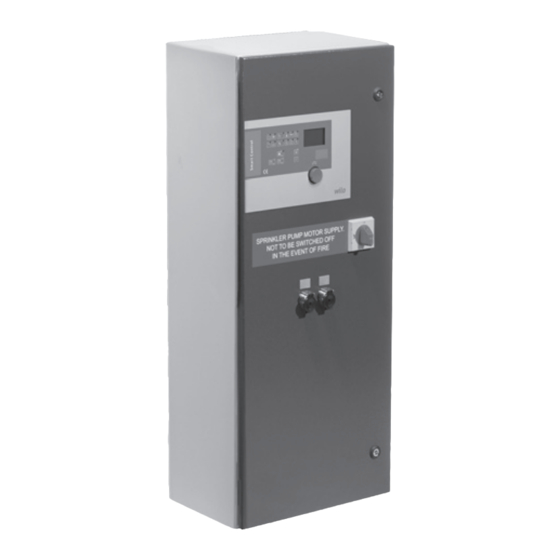

- Page 2 Fig. 1: SPRINKLER PUMP MOTOR SUPPLY. I ON NOT TO BE SWICHED OFF IN THE EVENT OF FIRE START START...
- Page 4 Fig. 2:...
- Page 6 DEL (rouge) et touche : arrêt manuel de la pompe Touche : test des lampes Touche : démarrage manuel batterie A Touche : démarrage manuel batterie B Touche : acquittement messages d'erreur Notice de montage et de mise en service Wilo-Wilo SC-Fire Diesel...
-
Page 7: Généralités
Situation extrêmement dangereuse. Le non-respect entraîne la mort ou des bles- sures graves. AVERTISSEMENT ! L’utilisateur peut souffrir de blessures (graves). « Avertissement » implique que des dommages corporels (graves) sont vraisemblables lorsque la consigne n’est pas respectée. WILO SE 10/2015... -
Page 8: Consignes De Sécurité Pour L'utilisateur
L'utilisation de pièces détachées d'ori- gine et d'accessoires autorisés par le fabricant garantit la sécurité. L'utilisation d'autres pièces dégage la société de toute responsabilité. Notice de montage et de mise en service Wilo SC-Fire Diesel... -
Page 9: Informations Produit
Français 5 Informations produit 5.1 Dénomination Exemple : W-CTRL-SC-F-1x4,25-47,7KW-M-FM-ND4-D W = WILO CTRL Commande Smart Control = unité de commande F = applications de protection contre l'incendie Nombre de pompes 47,7 kW Puissance nominale du moteur diesel [kW] 1~230 V, 50 Hz Frame mounted (monté... -
Page 10: Fonctionnement Et Commande
(fig. 2, pos. 14). La DEL verte (fig. 2, pos. 2) moteur et l'interruption du démarrage du moteur. s'éteint si le seuil de commutation pour « moteur Notice de montage et de mise en service Wilo SC-Fire Diesel... -
Page 11: Utilisation Du Coffret De Commande
: écran principal) Menu EASY Toutes les exécutions Menu EXPERT Toutes les exécutions signification : service non connecté Toutes les exécutions signification : valeur d'affichage – aucune saisie possible Menu Service Toutes les exécutions Paramètres Toutes les exécutions WILO SE 10/2015... - Page 12 Type de contrôleur ; numéro d'identification ; logiciel/micrologiciel Heures de fonctionnement Toutes les exécutions Heures de fonctionnement de la pompe Toutes les exécutions Cycles de manœuvre du coffret de commande Toutes les exécutions Notice de montage et de mise en service Wilo SC-Fire Diesel...
- Page 13 Sprinkler (interrupteur à pression) Toutes les exécutions Réservoir de remplissage de la pompe (interrupteur à flotteur) Toutes les exécutions Chauffage Diesel Huile de moteur Diesel Thermostat température du moteur Diesel (Température de l')eau de refroidissement Diesel Courroie rompue Diesel WILO SE 10/2015...
- Page 14 Paramètres de communication Toutes les exécutions Modbus Toutes les exécutions BACnet Toutes les exécutions Réglage d'usine Toutes les exécutions Réinitialiser le réglage d'usine Toutes les exécutions Compteur d'alarmes Toutes les exécutions Notice de montage et de mise en service Wilo SC-Fire Diesel...
- Page 15 Réinitialiser Toutes les exécutions Vitesse de rotation du moteur Diesel Définition de la vitesse de rotation du moteur Diesel Vitesse de rotation minimum pour le signal « moteur en fonctionnement » Diesel Réinitialisation compteur de démarrages Diesel WILO SE 10/2015...
- Page 16 4 niveaux. La manière de naviguer dans les différents menus et la saisie des paramètres sont décrites dans l'exemple ci-dessous (modification de la tension minimale de la batterie) : Notice de montage et de mise en service Wilo SC-Fire Diesel...
- Page 17 Le menu de paramètres pour tous les réglages influençant le fonctionnement. Le menu des réglages pour les paramètres de vitesse de rotation Réglage de la vitesse de rotation pour la correction 100 ... 3000 ... 4000 de la vitesse de rotation. WILO SE 10/2015...
- Page 18 Retards Retard de démarrage en cas de déclenchement de 1 … 10 l'interrupteur à pression Retard de démarrage en cas de déclenchement de 1 … 10 l'interrupteur à flotteur Notice de montage et de mise en service Wilo SC-Fire Diesel...
- Page 19 Retard du signal « Carburant épuisé » 0 … 3 … 5 Communication Affichage du bus de champ momentanément activé No bus Modbus BACnet Menu de pompe Affichage automatique marche/arrêt Informations Paramètres de service Tensions de batterie actuelles WILO SE 10/2015...
- Page 20 Courants de charge actuels Courant de charge batterie A Courant de charge batterie B Compteur pour tentatives de démarrage Tentatives de démarrage batterie A Tentatives de démarrage batterie B Notice de montage et de mise en service Wilo SC-Fire Diesel...
- Page 21 Réglage d'usine Etat (état de commutation) des capteurs connectés Etat interrupteur à pression Etat interrupteur à flotteur Etat carburant interrupteur à flotteur Etat thermocontact chauffage Etat thermocontact huile Etat thermocontact eau de refroidissement Valeurs de capteurs WILO SE 10/2015...
- Page 22 Température de l'eau de refroidissement Température de l'eau de refroidissement (externe) Vitesse de rotation Vitesse de rotation du moteur Vitesse de rotation pour le signal « moteur en fonctionnement » Données d'exploitation Notice de montage et de mise en service Wilo SC-Fire Diesel...
- Page 23 Période de fonctionnement totale de la pompe Période de fonctionnement de la pompe au dernier démarrage Cycles de manœuvre de l'installation Cycles de manœuvre de la pompe Caractéristiques de l'installation Type d'installation SC Diesel Numéro de série en défilement WILO SE 10/2015...
- Page 24 Plage du paramètre menu/ Réglage d'usine Version du logiciel Version du micrologiciel Réglages Communication Modbus Débit en bauds 19,2 38,4 76,8 Adresse esclave 1 … 4 … 247 Parité even none Notice de montage et de mise en service Wilo SC-Fire Diesel...
- Page 25 Plage du paramètre menu/ Réglage d'usine Bits d'arrêt BACnet Débit en bauds 19,2 38,4 76,8 Adresse esclave 1 … 4 … 255 Parité even none Bits d'arrêt BACnet Device Instance ID 0 … 24 … 9999 Réglages des capteurs WILO SE 10/2015...
- Page 26 Saisie de valeurs de résistance 0 … 3000 à 5.2.6.9 Activation capteur de température de l'eau de refroidissement Valeurs de correspondance pour le capteur de tem- pérature de l'eau de refroidissement Notice de montage et de mise en service Wilo SC-Fire Diesel...
- Page 27 0 … 3000 à 5.2.8.9 Activation surveillance courroie rompue Valeurs limites Tension de batterie minimale 0 … 30 Paramètres des sorties Fall Raise Report de défauts à configurer librement Comportement d'acquittement pour report de Not store défauts ON store WILO SE 10/2015...
- Page 28 Retard de réponse 0 … 60 Contrôle de la mise en service Contrôle de la mise en service démarrage Finished, Start Reports de défauts Réinitialisation de reports de défauts Notice de montage et de mise en service Wilo SC-Fire Diesel...
-
Page 29: Eléments D'affichage Du Coffret De Commande
Le témoin lumineux clignote en blanc dès que la démarrage automatique du moteur a eu lieu avec pression dans le système passe sous la pression ensuite un arrêt manuel, ainsi qu'au bout de six réglée/demandée et qu'au moins l'un des deux WILO SE 10/2015... -
Page 30: Raccordement Électrique
Il convient de se conformer aux dispositions de bornes, même lorsque l'interrupteur principal la réglementation locale ou générale (CEI p. ex.) est désactivé. ainsi qu'aux prescriptions du fournisseur d'éner- gie électrique local. Notice de montage et de mise en service Wilo SC-Fire Diesel... -
Page 31: Contrôle De La Mise En Service Sur Le Lieu De L'installation
La commande est préréglée en usine. service intempestive. Le réglage d'usine peut être rétabli par le service • Seul un installateur électrique qualifié est habi- après-vente de Wilo. lité à réparer les câbles de raccordement endommagés. 8.2 Contrôle de la correction de la vitesse de rotation •... -
Page 32: Affichage De Défaut
Appeler le service après-vente rie A E54.2 Aucune communication bus Connexion avec le chargeur B Contrôler la connexion avec le chargeur de la batte- interrompue Appeler le service après-vente rie B Notice de montage et de mise en service Wilo SC-Fire Diesel... - Page 33 Aucune tension de l'alternateur Contrôler la courroie trapézoï- dale et la remplacer si néces- saire Appeler le service après-vente S'il s'avère impossible de supprimer le défaut de fonctionnement, s'adresser au service après-vente Wilo ou à l'agence la plus proche. WILO SE 10/2015...
