ModBus: Tipovi podataka

906
Prilog

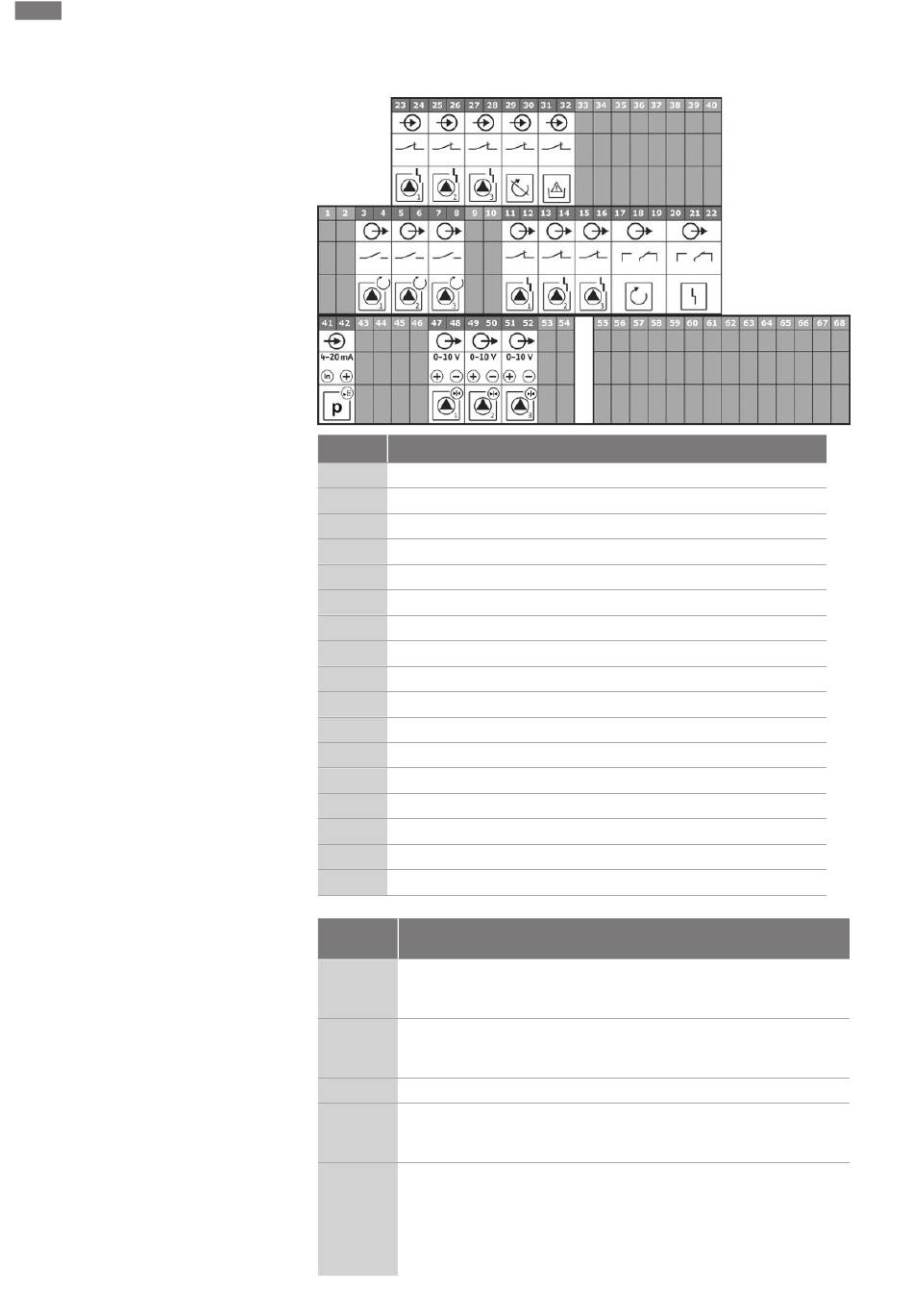

Šeme el. priključivanja Wilo-Control ECe-B3...
Stezaljka Funkcija
Izlaz: Pojedinačna dojava rada pumpe 1
3/4
Izlaz: Pojedinačna dojava rada pumpe 2
5/6
Izlaz: Pojedinačna dojava rada pumpe 3
7/8
Izlaz: Pojedinačni signal greške pumpe 1
11/12
Izlaz: Pojedinačni signal greške pumpe 2
13/14
Izlaz: Pojedinačni signal greške pumpe 3
15/16
17/18/19 Izlaz: Zbirni signal rada
20/21/22 Izlaz: Zbirni signal smetnje
Ulaz: Signal o grešci frekventnog regulatora pumpe 1
23/24
Ulaz: Signal o grešci frekventnog regulatora pumpe 2
25/26
Ulaz: Signal o grešci frekventnog regulatora pumpe 3
27/28
Ulaz: Extern OFF
29/30
Ulaz: Nedostatak vode/zaštita od rada na suvo
31/32
Ulaz: pasivan senzor pritiska 4–20 mA
41/42
Izlaz: Zadata vrednost pritiska pumpe 1
47/48
Izlaz: Zadata vrednost pritiska pumpe 2
49/50
Izlaz: Zadata vrednost pritiska pumpe 3
51/52
Tip Opis
podataka
Ceo broj u opsegu od -32768 do 32767.
INT16 Numerički opseg koji je zaista korišćen za neku tačku podataka može se
razlikovati.
Ceo broj bez predznaka u opsegu od 0 do 65535.
UINT16 Numerički opseg koji je zaista korišćen za neku tačku podataka može se
razlikovati.
Predstavlja nabrajanje. Može da se setuje samo jedan od parametara.
ENUM
Bulova vrednost je parametar koji uzima samo dva stanja (0 – pogrešno/
BOOL false i 1 – tačno/true). Generalno se sve vrednosti veće od nule smatraju
true.
Predstavlja skup od 16 bulovih vrednosti (bitovi). Signaliziraju se
vrednosti od 0 do 15. Broj koji treba pročitati ili upisati dobija se na
osnovu zbira svih bitova sa vrednošću 1x2 stepenovanom indeksom.
BITMAP*
0
▪ Bit 0: 2 = 1
1
▪ Bit 1: 2 = 2
2
▪ Bit 2: 2 = 4
