Control EC/ECe-B2 Control EC/ECe-B3
Fig. 22: Položaj Jumper
7 Posluživanje
7.1 Način funkcioniranja
p
3
2

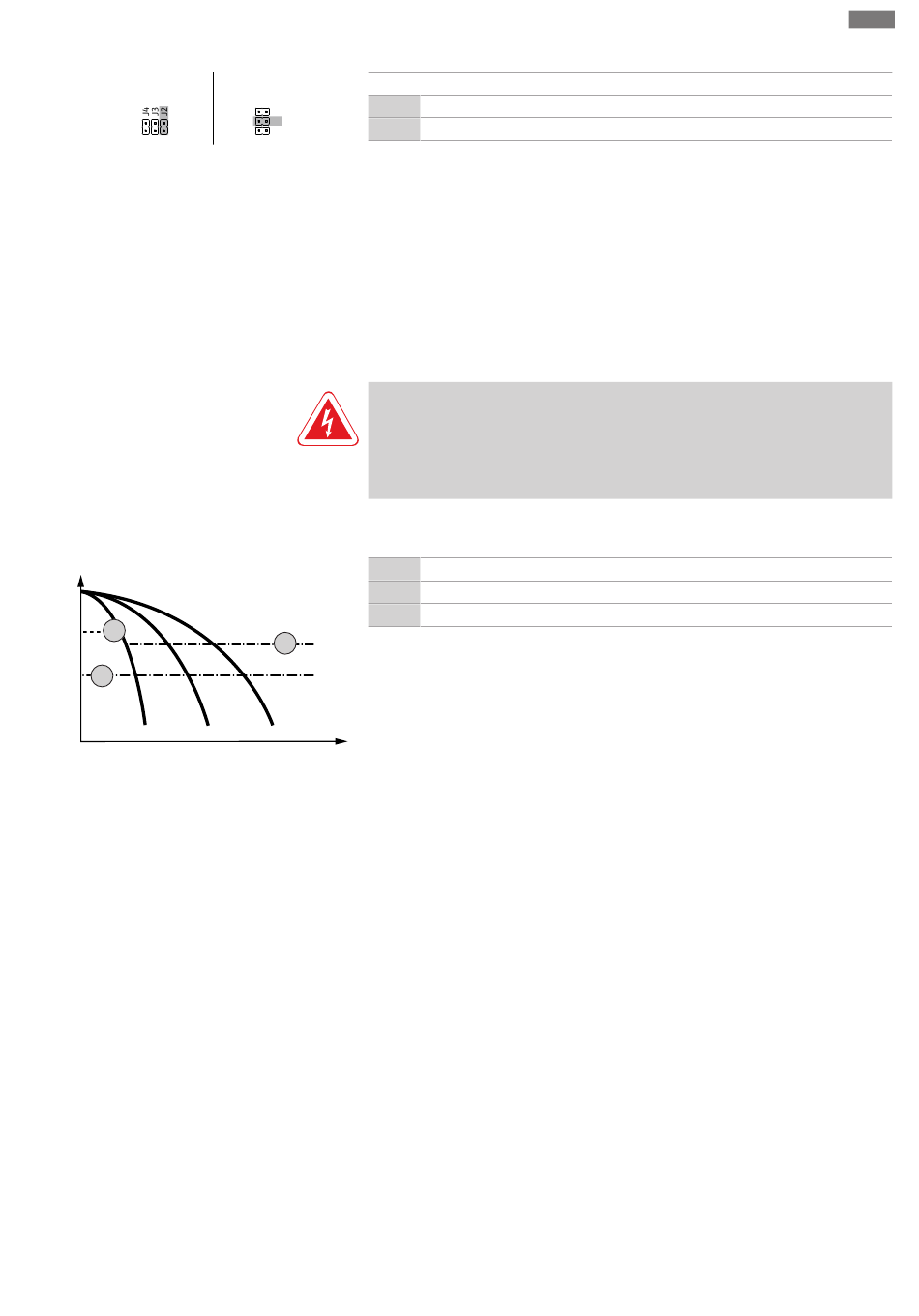

Fig. 23: Funkcijski dijagram Control EC-Booster
Upute za ugradnju i uporabu Wilo-Control EC/ECe-Booster
Posluživanje
Referentni brojevi, vidjeti Pregled dijelova: Wilo-Control EC-Booster [} 400]
9 ModBus: RS485 sučelje
J4
J2
10 ModBus: Jumper za završetak/polarizaciju
J3
Za povezivanje na automatsko upravljanje zgradom na raspolaganju stoji protokol
ModBus. Priključni kabel koji je lokalno položen uvedite kroz kabelske uvodnice i
učvrstite ga. Žile priključite prema rasporedu priključaka na steznoj letvici.
Potrebno je pridržavati se sljedećih napomena:
▪ Sučelje: RS485
▪ Postavke protokola sabirnice polja: Izbornik od 2.01 do 2.05.
▪ Uključni uređaj tvornički se utvrđuje vremenski. Podizanje prekida: Uklonite Jumper
„J2".
▪ Kada ModBus treba polarizaciju, priključite Jumpere „J3" i „J4".
OPASNOST
Opasnost za život zbog električne struje!
Uključni uređaj upotrebljavajte samo zatvoren. Na otvorenom uključnom uređaju
postoji opasnost od smrtnih ozljeda! Radove na unutarnjim dijelovima uvijek mora
obavljati električar.
Wilo-Control EC-Booster
2 Prag uključenja
3 Prag isključenja pumpe osnovnog opterećenja
4 Prag isključenja pumpe vršnog opterećenja
4
U normalnom radu sustav drži tlak u području između praga uključivanja i isključivanja.
Regulacija se pritom odvija kao regulacija u dvije točke, senzor tlaka bilježi stvarnu
vrijednost tlaka. Kada se prijeđe ispod donje granice praga uključivanja, pumpa se
osnovnog opterećenja uključuje. Ovisno o potrebnoj snazi pumpe vršnog opterećenja
uključuju se jedna za drugom. Ako se prekorači prag isključivanja za pumpe vršnog
opterećenja, sustav isključuje pumpe vršnog opterećenja jednu za drugom. Ako se
prekorači prag isključivanja za pumpe osnovnog opterećenja, sustav isključuje pumpu
Q
osnovnog opterećenja. Tijekom pogona na LC zaslonu odvija se prikaz i svijetli zelena
LED dioda. Za optimiranje vremena rada pumpe redovito se vrši izmjena pumpi.
U slučaju smetnje automatski se prelazi na drugu pumpu. Na LC zaslonu prikazuje se
kôd pogreške i svijetli crvena LED dioda. Aktiviraju se izlazi za skupnu dojavu smetnje
(SSM) i pojedinačnu dojavu smetnje (ESM).
Kada se dostigne razina nedostatka vode u predspremniku (zaštita od rada na suho)
isključuju se sve pumpe. Na LC zaslonu prikazuje se kôd pogreške i svijetli crvena LED
dioda. Aktivira se izlaz za skupnu dojavu smetnje (SSM).
