x

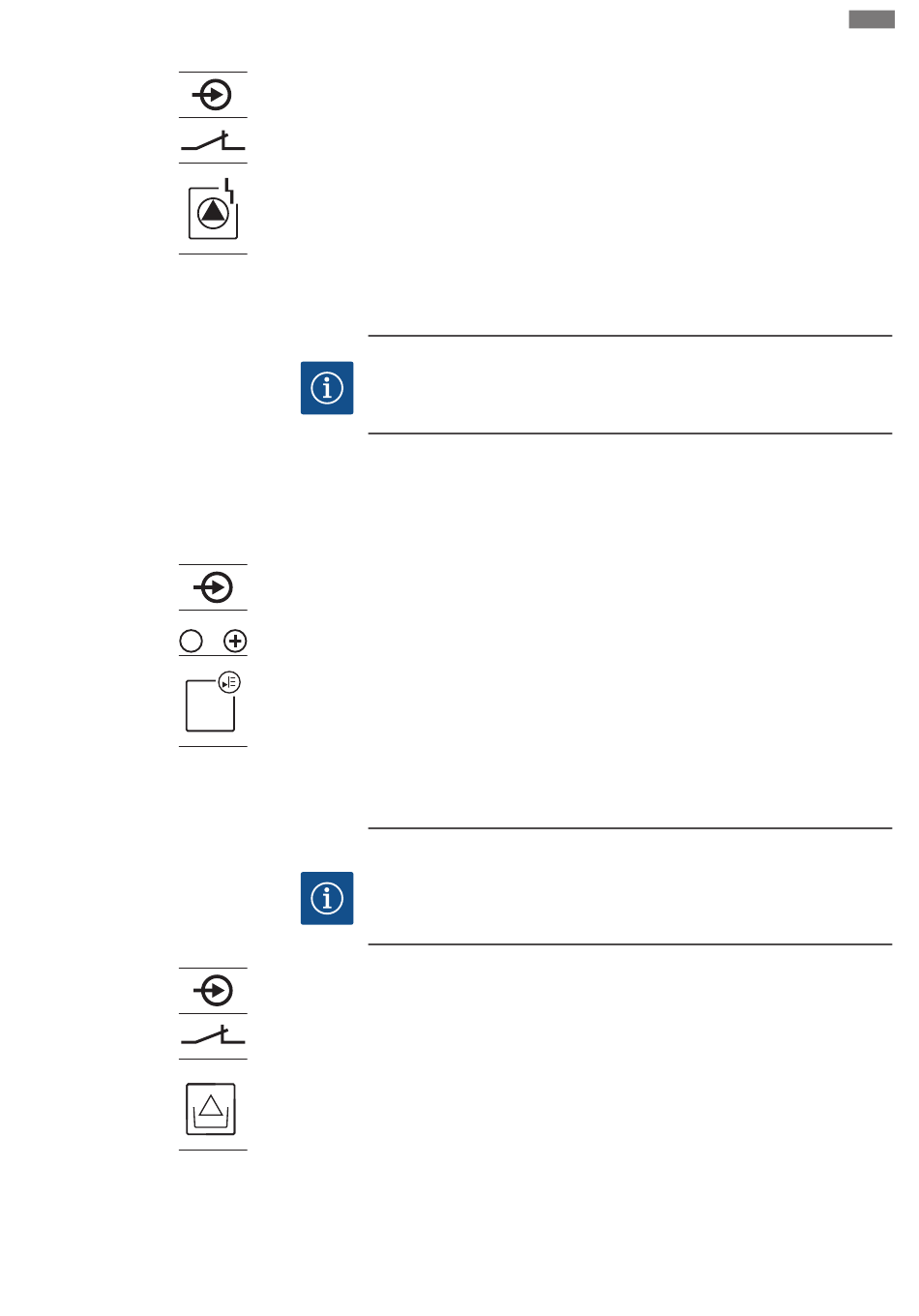

Fig. 13: Symbole dans l'aperçu du raccorde-
ment
6.5.9
Raccordement d'un capteur de
pression
4-20 mA
In
p
Fig. 14: Symbole dans l'aperçu du raccorde-
ment
6.5.10
Raccordement de la protection
contre le fonctionnement à sec
(manque d'eau)
!
Fig. 15: Symbole dans l'aperçu du raccorde-
ment
Notice de montage et de mise en service Wilo-Control EC/ECe-Booster
Installation
Pour chaque pompe, un dispositif externe de message d'erreur pour le convertisseur de
fréquence peut être raccordé. La sortie du convertisseur de fréquence doit fonctionner
comme un contact de repos.
Insérer les câbles de raccordement à fournir par le client dans les passe-câbles à vis et
les fixer. Raccorder les fils à la réglette à bornes conformément au schéma de raccorde-
ment. Le numéro de borne de l'aperçu de raccordement est indiqué dans le cou-
vercle. Le « x » dans le symbole indique la pompe correspondante :
▪ 1 = Pompe 1
▪ 2 = Pompe 2
▪ 3 = Pompe 3
AVIS
Ne pas appliquer de tension externe !
La présence d'une tension externe détériore le composant.
La pression est détectée à l'aide d'un capteur de pression analogique 4 – 20 mA.
Insérer les câbles de raccordement à fournir par le client dans les passe-câbles à vis et
les fixer. Raccorder les fils à la réglette à bornes conformément au schéma de raccorde-
ment. Le numéro de borne de l'aperçu de raccordement est indiqué dans le cou-
vercle.
AVIS ! Utiliser des câbles de raccordement blindés. Poser le blindage d'un seul côté.
AVIS ! Respecter la polarité du capteur de pression ! Ne pas raccorder de capteur de
pression actif.
AVIS
Ne pas appliquer de tension externe !
La présence d'une tension externe détériore le composant.
Le niveau de manque d'eau (protection contre le fonctionnement à sec) peut être
contrôlé en plus à l'aide d'un interrupteur à flotteur ou à pression :
▪ Contact ouvert : fonctionnement à sec
▪ Contact fermé : pas de fonctionnement à sec
Les bornes sont équipées en usine d'un pont de conversion.
Insérer les câbles de raccordement à fournir par le client dans les passe-câbles à vis et
les fixer. Retirer le pont de conversion et raccorder les fils à la réglette à bornes confor-
mément au schéma de raccordement. Le numéro de borne de l'aperçu de raccorde-
ment est indiqué dans le couvercle.
fr
103
