13.4 ModBus : Types de données
130
Annexe

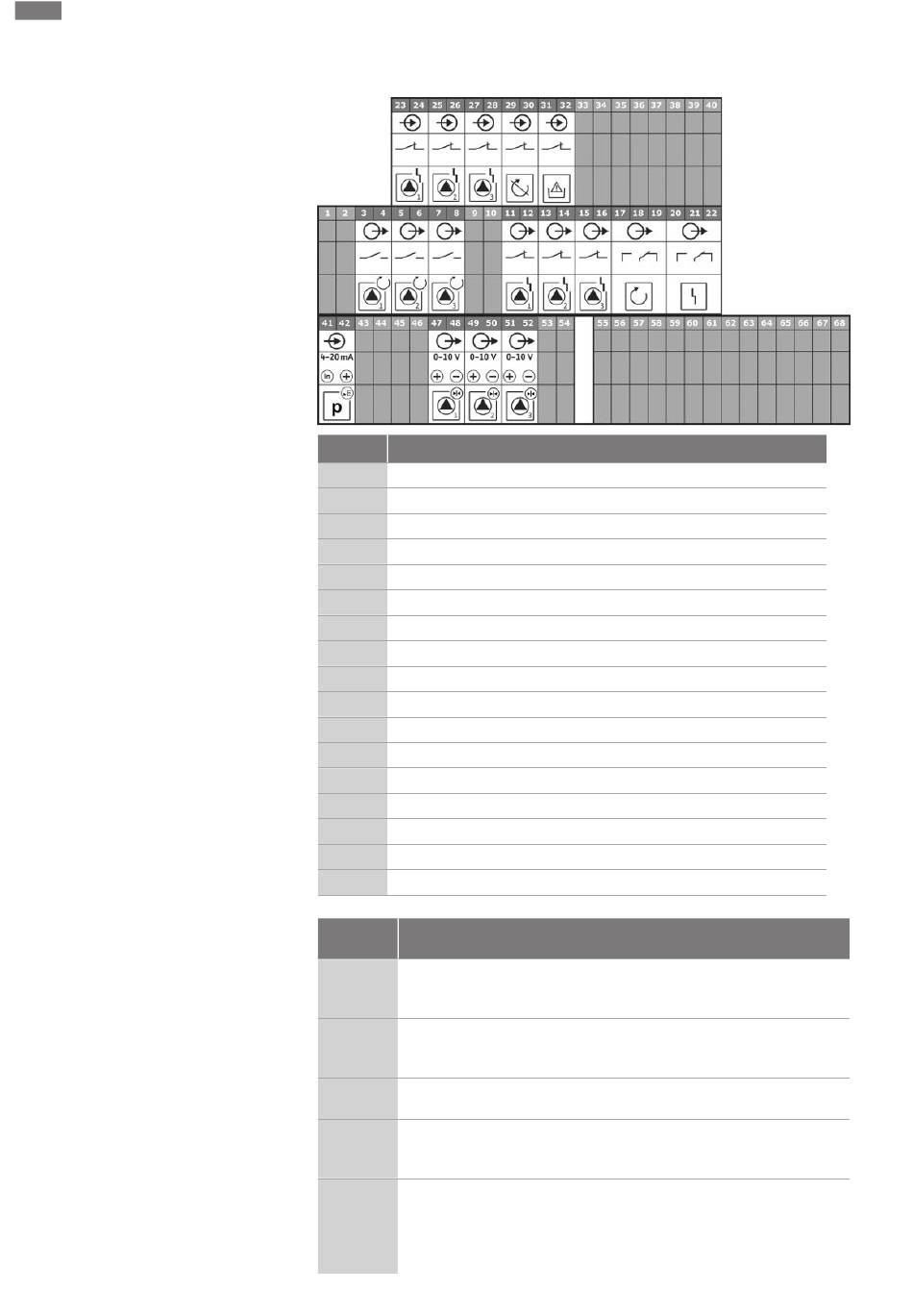

Schémas de raccordement du Wilo-Control ECe-B3...
Borne Fonction
Sortie : report de marche individuel pompe 1
3/4
Sortie : report de marche individuel pompe 2
5/6
Sortie : report de marche individuel pompe 3
7/8
Sortie : report de défauts individuel pompe 1
11/12
Sortie : report de défauts individuel pompe 2
13/14
Sortie : report de défauts individuel pompe 3
15/16
17/18/19 Sortie : report de marche centralisé
20/21/22 Sortie : report de défauts centralisé
Entrée : Message d'erreur du convertisseur de fréquence de la pompe 1
23/24
Entrée : Message d'erreur du convertisseur de fréquence de la pompe 2
25/26
Entrée : Message d'erreur du convertisseur de fréquence de la pompe 3
27/28
Entrée : Extern OFF
29/30
Entrée : Manque d'eau/protection contre le fonctionnement à sec
31/32
Entrée : capteur de pression passif 4-20 mA
41/42
Sortie : Pression de consigne de la pompe 1
47/48
Sortie : Pression de consigne de la pompe 2
49/50
Sortie : Pression de consigne de la pompe 3
51/52
Type de Description
donnée
Nombre entier dans la plage comprise entre -32768 et 32767.
INT16 La plage numérique effectivement utilisée pour un point de données
peut être différente.
Nombre entier non signé dans la plage comprise entre 0 et 65535.
UINT16 La plage numérique effectivement utilisée pour un point de données
peut être différente.
Indique une énumération. Il n'est possible de définir qu'une des valeurs
ENUM
présentes sous Paramètres.
Une valeur booléenne est un paramètre autorisant exactement deux
BOOL états (0 – faux/false et 1 – vrai/true). Les valeurs supérieures à zéro sont
généralement évaluées comme la valeur true.
Regroupement de 16 valeurs booléennes (bits). Les valeurs sont indexées
de 0 à 15. Le nombre qui doit être lu ou écrit dans le registre résulte du
BITMAP* total de l'ensemble des bits ayant la valeur 1 x 2 de leur indice.
0
▪ Bit 0 : 2 = 1
1
▪ Bit 1 : 2 = 2
