fr
p
a
2
5
b
c

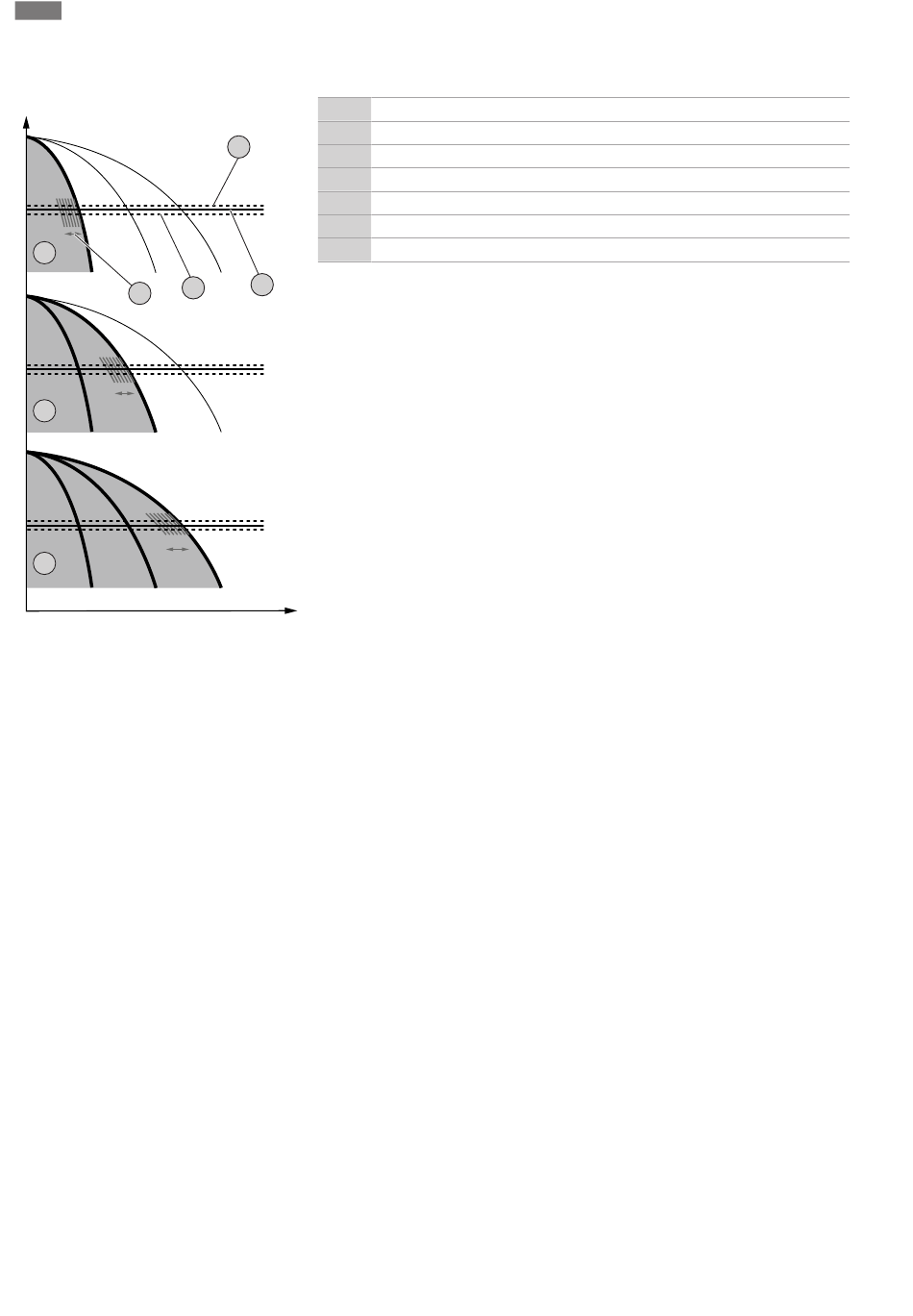

Fig. 24: Schéma fonctionnel Control ECe-
Booster
7.1.1

Permutation des pompes

7.1.2
Pompe de réserve
7.1.3
Manque d'eau/protection contre
le fonctionnement à sec
108
Commande
Wilo-Control ECe-Booster
a
Fonctionnement à 1 pompe
b
Fonctionnement à 2 pompes
3
c
Fonctionnement à 3 pompes
1
Valeur de consigne de base
2
Seuil d'activation
3
Seuil de désactivation
5
Régulation de vitesse en fonction de la charge
En fonctionnement normal, le système conserve une pression constante pour la valeur
1
de consigne de base, en comparant la valeur de consigne et la valeur réelle. Dans ce cas,
il s'agit d'une régulation de vitesse des pompes en fonction de la charge, un capteur de
pression détecte la pression réelle. Si le seuil d'activation n'est pas atteint, la première
pompe démarre et sera régulée en fonction de la charge en tant que pompe principale.
Si la pompe principale ne couvre pas la puissance requise lorsque la vitesse de rotation
est au maximum, une autre pompe démarre lorsque la valeur de consigne de base n'est
pas atteinte. Cette deuxième pompe sera désormais régulée en tant que pompe princi-
pale et en fonction de la charge. La pompe principale précédente continue de fonction-
ner à la vitesse de rotation maximale en tant que pompe d'appoint. Cette opération se
répète avec l'accroissement des besoins en puissance jusqu'au nombre maximum de
pompes.
Si les besoins en puissance diminuent, la pompe principale actuelle est désactivée lors-
qu'elle atteint sa vitesse de rotation minimale et dépasse simultanément la valeur de
consigne de base. Une pompe servant de pompe d'appoint jusqu'ici devient alors la
pompe principale et reprend la régulation. Cette opération se répète tant que les be-
soins de puissance diminuent, jusqu'à ce qu'une seule pompe fonctionne comme
pompe principale. Si le seuil de désactivation pour la pompe principale est dépassé, le
système arrête la pompe principale. Une indication s'affiche sur l'écran LCD et la LED
Q
verte s'allume lorsque la ou les pompes sont en marche. Afin d'optimiser les périodes de
fonctionnement des pompes, une permutation des pompes est réalisée à intervalle ré-
gulier.
En cas de panne, l'installation bascule automatiquement sur une autre pompe. Le code
d'erreur est affiché sur l'écran LCD et la LED rouge est allumée. Les sorties pour le report
de défauts centralisé (SSM) et le report de défauts individuel (ESM) sont activées.
Lorsque le niveau de manque d'eau est atteint dans le réservoir de stockage (protec-
tion contre le fonctionnement à sec), toutes les pompes sont désactivées. Le code d'er-
reur est affiché sur l'écran LCD et la LED rouge est allumée. La sortie pour le report de
défauts centralisé (SSM) est activée.
Pour éviter des durées de fonctionnement irrégulières des pompes individuelles, une
permutation de la pompe principale a lieu à intervalle régulier. Lorsque toutes les
pompes sont désactivées, une autre pompe démarrera comme pompe principale au
prochain démarrage.
Par ailleurs, une permutation cyclique des pompes est activée en usine. La pompe prin-
cipale change toutes les 6 heures. AVIS ! Désactivation de la fonction : menu 5.60.
Une pompe peut être utilisée comme pompe de réserve. Cette pompe n'est pas pilotée
en fonctionnement normal. La pompe de réserve n'est activée que si une pompe tombe
en panne. La pompe de réserve est soumise au contrôle d'arrêt. Elle est ainsi intégrée
dans la permutation des pompes et le « kick » de la pompe.
Le niveau d'eau dans le réservoir de stockage peut être contrôlé à l'aide d'un interrup-
teur à pression ou à flotteur et signalé au coffret de commande. Respecter les points
suivants :
▪ Type de contact : contact de repos
▪ Manque d'eau : les pompes sont désactivées après écoulement des temporisations
(menu 5.64). Le code d'erreur est affiché sur l'écran LCD.
AVIS ! Si le contact est refermé durant la temporisation, l'arrêt ne peut pas avoir
lieu.
▪ Redémarrage : si le contact est refermé et si la durée de temporisation (menu 5.63) est
écoulée, l'installation démarre automatiquement.
WILO SE 2019-07
