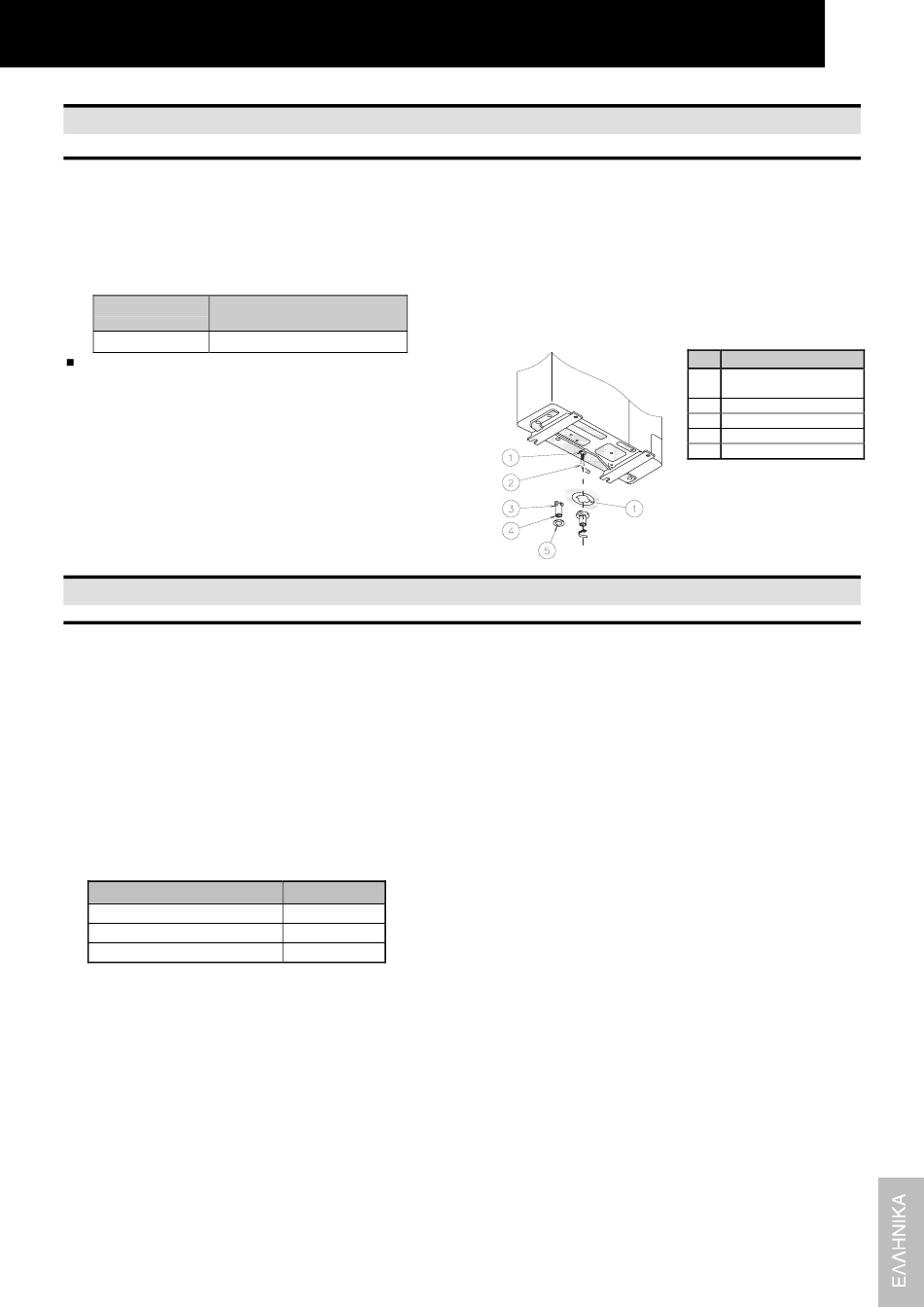

13. ΣΩΛΗΝΩΣΕΙΣ ΑΠΟΧΕΤΕΥΣΗΣ
13.1. ΠΡΟΕΞΟΧΗ ΑΠΟΧΕΤΕΥΣΗΣ
Όταν η βάση της εξωτερικής µονάδας λειτουργεί
προσωρινά ως παραλήπτης των υγρών αποχέτευσης και
τα υγρά αυτά απορρίπτονται, η συγκεκριµένη προεξοχή
αποχέτευσης χρησιµοποιείται για τη σύνδεση των
σωληνώσεων αποχέτευσης.
Μοντέλο
DBS-26
∆ιαδικασία σύνδεσης
1.Τοποθετήστε τον ελαστικό δακτύλιο στην προεξοχή
αποχέτευσης και σπρώξτε τον µέχρι το άκρο της
προεξοχής (χείλος)
2.Τοποθετήστε την προεξοχή αποχέτευσης στη βάση της
µονάδας και γυρίστε την δεξιόστροφα κατά περίπου 40
µοίρες.
3.Το µέγεθος της προεξοχής αποχέτευσης είναι 32 mm
(O.D.)
4.Οι σωλήνες αποχέτευσης είναι διαθέσιµοι στο εµπόριο
14. ΗΛΕΚΤΡΙΚΗ ΚΑΛΩ∆ΙΩΣΗ
14.1. ΓΕΝΙΚΟΣ ΕΛΕΓΧΟΣ
1. Βεβαιωθείτε ότι τα µη παρεχόµενα ηλεκτρικά εξαρτήµατα
(κύριοι διακόπτες τροφοδοσίας, διακόπτες κυκλώµατος,
καλώδια, συνδέσεις αγωγών και ακροδέκτες καλωδίων)
έχουν επιλεχθεί σύµφωνα µε τις προδιαγραφές. Βεβαιωθείτε
ότι συµµορφώνονται µε τους σχετικούς κανονισµούς σε
εθνικό και τοπικό επίπεδο.
2. ∆υνάµει της Οδηγίας του Συµβουλίου 89/336/ΕΟΚ και των
τροποποιήσεων αυτής 92/31/ΕΟΚ και 93/68/ΕΟΚ, σχετικά
µε την ηλεκτροµαγνητική συµβατότητα, στους επόµενους
πίνακες παρατίθενται οι µέγιστες επιτρεπόµενες τιµές
αντίστασης του συστήµατος Zmax στο σηµείο διεπαφής της
παροχής ρεύµατος του χρήστη, σύµφωνα µε το πρότυπο
EN61000-3-11.
ΜΟΝΤΕΛΟ
RAS-3FSVNE
RAS-4FSVNE
RAS-5FSVNE
3. Βεβαιωθείτε ότι η τάση τροφοδοσίας βρίσκεται στο εύρος
του +/- 10% από την ονοµαστική τάση.
4. Βεβαιωθείτε ότι η τάση τροφοδοσίας έχει χαµηλή σύνθετη
αντίσταση ώστε να εγγυάται ότι η τάση εκκίνησης δεν θα
πέφτει κάτω από το 85% της ονοµαστικής τάσης.
5. Βεβαιωθείτε ότι η γείωση είναι συνδεδεµένη σωστά.
6. Συνδέστε µία ασφάλεια µε τη χωρητικότητα που έχει
καθοριστεί.
Mοντέλο στο οποίο
χρησιµοποιείται
RAS-FSVNE
Zmax (Ω)
0.35
0.27
0.26
ΣΩΛΗΝΩΣΕΙΣ ΑΠΟΧΕΤΕΥΣΗΣ
ΣΗΜΕΙΩΣΗ:
Μην χρησιµοποιείτε την προεξοχή αποχέτευσης σε
-
ψυχρές περιοχές, διότι ενδέχεται να παγώσει το νερό
της αποχέτευσης.
Η προεξοχή αποχέτευσης δεν αρκεί για τη συλλογή
-
όλου του νερού αποχέτευσης. Εάν η συλλογή του
νερού αποχέτευσης είναι απολύτως απαραίτητη,
χρησιµοποιήστε µια λεκάνη µε µεγαλύτερη
χωρητικότητα από τη βάση της µονάδας και
τοποθετήστε τη κάτω από τη µονάδα.

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ:
Ελέγξτε αν και οι άλλες βίδες είναι καλά σφιγµένες.
-

ΠΡΟΣΟΧΗ:
- Βεβαιωθείτε ότι ο ανεµιστήρας της εσωτερικής και της
εξωτερικής µονάδας έχουν σταµατήσει προτού
πραγµατοποιήσετε εργασίες ηλεκτρικής καλωδίωσης ή
περιοδικό έλεγχο.
- Προστατεύστε τα καλώδια, τα ηλεκτρικά µέρη και τους
σωλήνες αποχέτευσης από ποντίκια και άλλα µικρά ζώα. Σε
αντίθετη περίπτωση, τα ποντίκια µπορεί να καταστρέψουν τα
απροστάτευτα µέρη ή ακόµη και να προκαλέσουν πυρκαγιά.
- Τυλίξτε τα καλώδια µε τη συσκευασία και φράξτε την οπή
σύνδεσης των καλωδίων µε το υλικό σφραγίσµατος για να
προστατεύσετε το προϊόν από νερό ή έντοµα.
- Ασφαλίστε τα καλώδια µέσα στην εσωτερική µονάδα µε το
σφιγκτήρα καλωδίων.
- Αν χρησιµοποιείτε αγωγό καλωδίων, περάστε τα καλώδια
µέσα από την έτοιµη οπή στο πλαϊνό κάλυµµα.
- Ασφαλίστε το καλώδιο του χειριστηρίου µέσα στο ηλεκτρικό
κουτί µε το σφιγκτήρα καλωδίων.
- Η ηλεκτρική καλωδίωση πρέπει να ακολουθεί τους
κανονισµούς που ισχύουν σε εθνικό και τοπικό επίπεδο.
Επικοινωνήστε µε τους τοπικούς φορείς όσον αφορά τα
πρότυπα, τους κανονισµούς κτλ.
- Βεβαιωθείτε ότι η γείωση είναι σωστά συνδεδεµένη.
Συνδέστε µία ασφάλεια µε τη χωρητικότητα που έχει
καθοριστεί.

ΚΙΝ∆ΥΝΟΣ:
- Μην πραγµατοποιήσετε καµία σύνδεση ή ρύθµιση καλωδίων
εάν δεν έχετε κλείσει τον κύριο διακόπτη τροφοδοσίας.
- Ελέγξτε ότι το καλώδιο της γείωσης είναι σωστά συνδεδεµένο,
σεσηµασµένο και στερεωµένο σύµφωνα µε τους εθνικούς και
τοπικούς κανονισµούς.
ΣΗΜΕΙΩΣΗ:
Εάν υπάρχουν περισσότερες από µία πηγές παροχής
ρεύµατος, βεβαιωθείτε ότι όλες είναι κλειστές.
19
Nº Description
Οπή αποχέτευσης στη

βάση
Σωλήνας

Χείλος

Προεξοχή αποχέτευσης

Ελαστικός

