Hitachi SET FREE MINI RAS-3 Manuel D'installation page 212

14
ELEKTRISK LEDNINGSFØRING
24

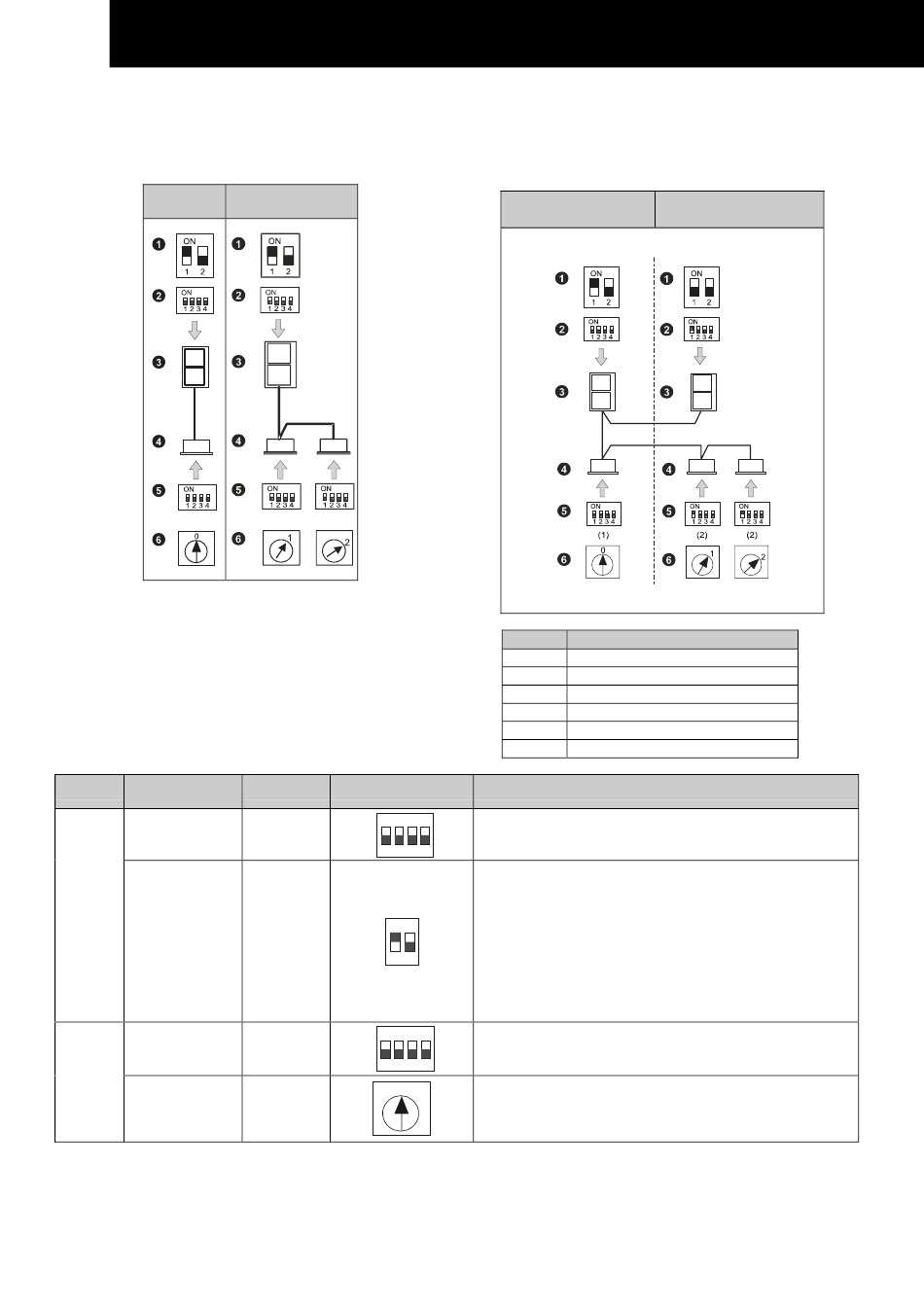

14.3.4. ENKELTANLAEG, DOBBELT OG
TREDOBBELT VIPPEKONTAKTER
Indstilling af vippekontakter (No H-Link eksempel:)
-
ENKELTA
NLAEG
NOTE:
For single system, the rotary switch must start in 0.
For twin system, it must start in 1.
Vippekontakten
Enhed
s betegnelse
Kølekredsløb
Udendør
senhed
Slutmodstand
Kølekredsløb
Indendør
senhed
Indendørsenhed
ens adresse
DOBBELT
ANLAEG
Mærke Fabriksindstillinger Funktion
ON
DSW4
1 2 3 4
ON
DSW5 - 1P
1 2
ON
DSW5
1 2 3 4
0
RSW
Indstilling af vippekontakter ( H-Link eksempel:)
-
FØR AFSENDELSE
Mærke Beskrivelse
DSW5 (Slutmodstand)

DSW4 (Kølekredsløb)

Udendørsenhed

Indendørsenheder

DSW5 (Kølekredsløb)

RSW (Indendørsenhedens adresse)

Til indstilling af udendørsenhedens kølekredsløbsadresse.
Indstil DSW1, så der ikke er overlap til andre
udendørsenheder i samme H-LINK system.
Sikrer overensstemmende impedans i
transmissionskredsløbet. Indstil DSW10 i
overensstemmelse med antallet af udendørsenheder i H-
LINK systemet.
Indstilling af slutmodstanden
Fra fabrikken er kontakt nr. 1 i DSW10 indstillet til ON.
Hvis antallet af udendørsenheder i samme H-Link er 2 eller
flere, indstilles kontakt 1 i DSW10 til OFF fra 2. enhed. Hvis
der kun benyttes én udendørsenhed, er indstillingen ikke
nødvendig.
Til indstilling af indendørsenhedens kølekredsløbsadresse.
Indstil DSW5 i overensstemmelse adressen på
udendørsenheden i samme kølekredsløb.
Til indstilling af indendørsenhedens adresse. Indstil RSW,
så der ikke er overlap til andre indendørsenheder i samme
kølekredsløb.
ANNULLERING
