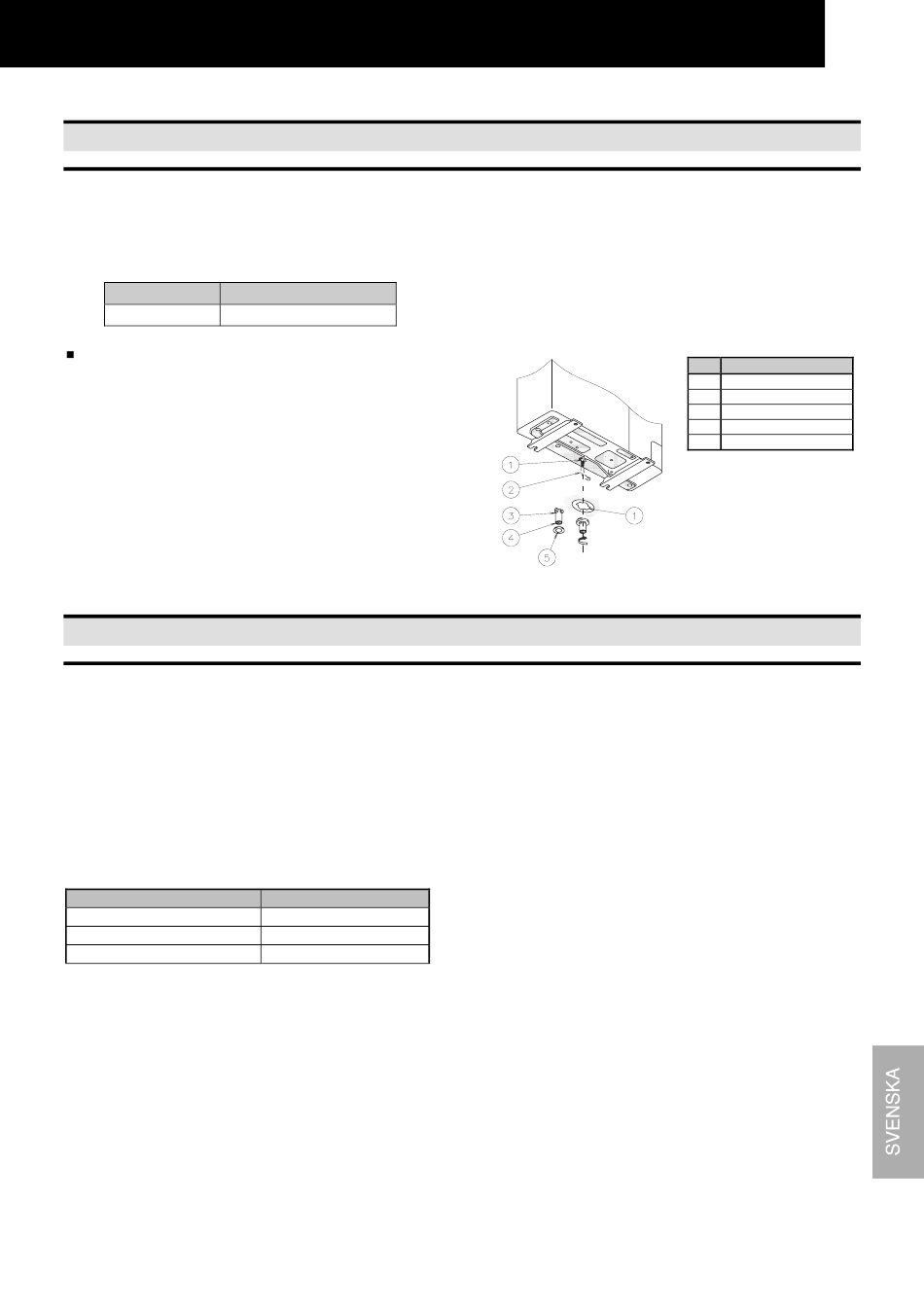

13. DRÄNERINGSRÖR
13.1. DRÄNERINGSKLACK FÖR AVTAPPNING
När basen på utomhusenheten tillfälligt används för att
samla upp dränering, och dräneringsvattnet i den tappas
av, används den här dräneringsklacken för att ansluta
dräneringsrören.
Modell
DBS-26
Anslutningsprocedur
1. För in gummihylsan i dräneringsklacken upp till de
utskjutande delarna.
2. Infoga klacken i enhetens bas och vrid cirka 40
grader motsols.
3. Storleken på dräneringsklacken är 32 mm.
4. Dräneringsrör medföljer ej.
14. ELKABLAR
14.1. ALLMÄN KONTROLL
1. Se till att alla elektriska komponenter som du själv
valt (huvudströmbrytare, automatsäkringar, kablar,
kontakter och kabelanslutningar) har valts enligt
angivna elektriska data. Kontrollera att de följer
nationella och regionala elektriska bestämmelser.
2. I enlighet med rådets direktiv 89/336/EEC och
tilläggen 92/31/EEC och 93/68/EEC gällande
elektromagnetisk kompatibilitet, visar följande tabell
högsta tillåtna systemimpedans (Zmax) vid
gränssnittet för användarens strömförsörjning, enligt
EN61000-3-11 .
MODELL
RAS-3FSVNE
RAS-4FSVNE
RAS-5FSVNE
3. Kontrollera att spänningen ligger inom +/- 10 % av
märkspänningen.
4. Kontrollera att strömkällan har tillräckligt låg
impedans för att startströmmen inte ska gå under 85
% av märkspänningen.
5. Kontrollera att jordledningen är ansluten.
6. Anslut en säkring med angiven kapacitet.

FARA!
- Anslut eller ändra inga kablar eller anslutningar om
inte huvudströmbrytaren är avstängd.
- Kontrollera att jordkabeln är ordentligt ansluten, märkt
och fastsatt enligt nationella och lokala bestämmelser.
Gäller modell
RAS-FSVNE
Z (Ω)
max
0.35
0.27
0.26
ANM:
- Använd inte den här dräneringsklacken i ett kallt
område eftersom dräneringsvattnet kan frysa till is.
- Den här dräneringsklacken räcker inte till för att samla
upp allt dräneringsvatten. Om du behöver samla upp
allt dräneringsvatten skaffar du ett dräneringskar som
är större än enhetens bas och installerar det under
enheten med dränering.

VARNING!
- Kontrollera att inomhusfläkten och utomhusfläkten har
stoppats före arbete med elektriska ledningar eller
översyn.
- Skydda kablar, dräneringsröret, elektriska delar och
dylikt från råttor och andra smådjur. Annars kan djur
skada oskyddade delar och i värsta fall kan brand
uppstå.
- Linda det medföljande tätningsmaterialet runt kablarna
och täta kabelanslutningshålet med tätningsmaterial för
att skydda produkten mot kondensvatten och insekter.
- Fäst kablarna ordentligt med kabelklämman inuti
enheten.
- Led kablarna genom utbrytningen på sidan när du
använder skyddsrör.
- Fäst fjärrkontrollens kabel med kabelklämman inuti
kopplingslådan.
- De elektriska ledningarna måste överensstämma med
nationella och lokala bestämmelser. Kontakta de lokala
myndigheterna avseende standard, regler,
bestämmelser och dylikt.
- Kontrollera att jordledningen sitter fast ordentligt.
Anslut en säkring med angiven kapacitet.
ANM:
Om det finns fler än en strömkälla måste du kontrollera
att alla är avstängda.
13
DRÄNERINGSRÖR
19
Nº Beskrivning
Dräneringshål i basen

Dräneringsrör

Utskjutande del

Dräneringsklack

Gummihylsa

