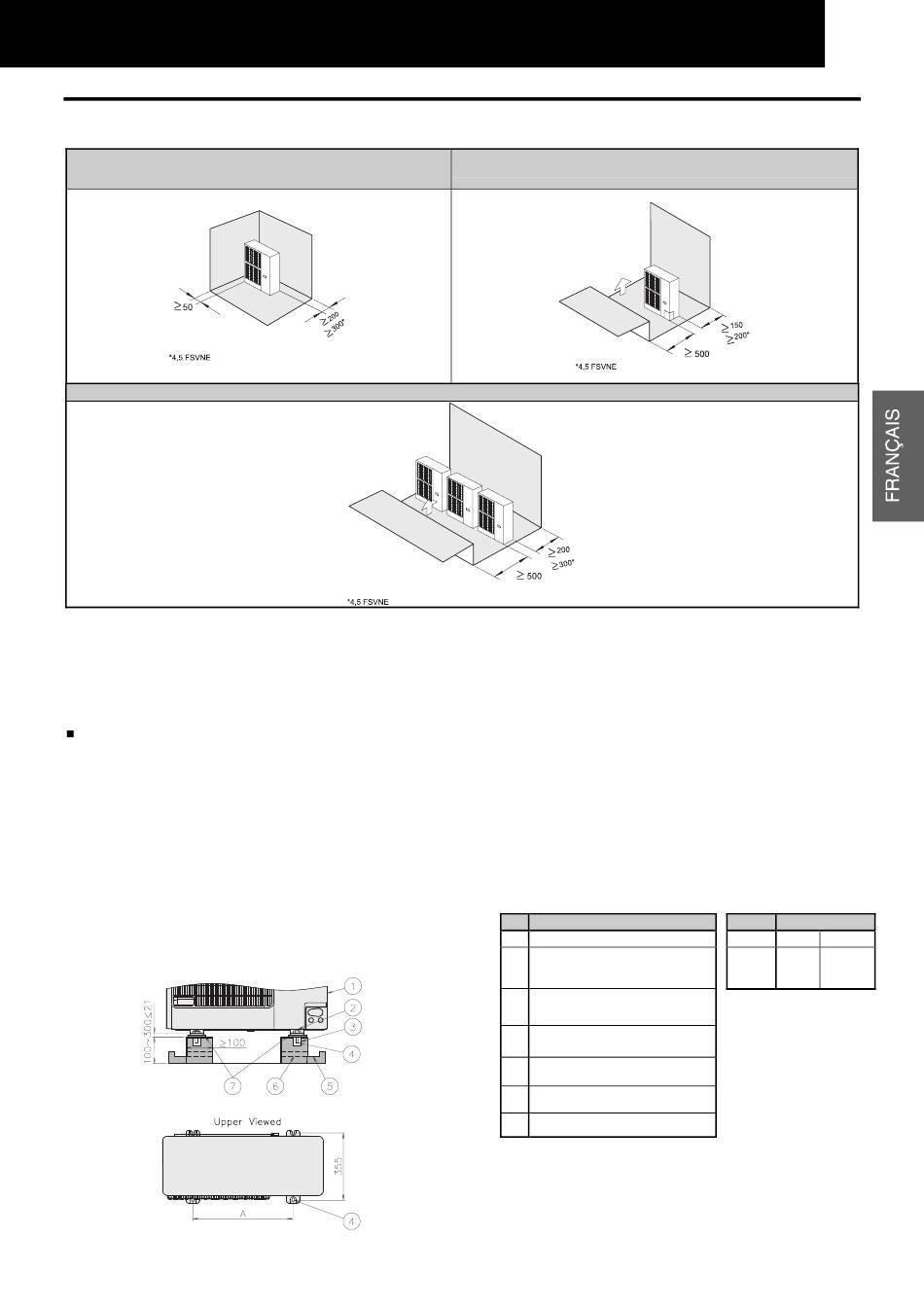

10.2. ESPACE D'INSTALLATION
a) La partie supérieure et un des côtés sont à l'air libre
(un apparel seul)
c) Un mur entoure l'appareil (appareils en serie)
N'empilez pas plus de deux appareils.
-
10.2.1. INSTALLATION DANS UN EMPLACEMENT
PREVU
Socle de béton
1. La dalle pourrait être sur une surface plane et à une
hauteur recommandée de 100 à 300 mm au-dessus
du niveau du sol.
2. Prévoyez un caniveau d'écoulement des eaux tout
autour de la dalle.
3. Pour l'installation du groupe extérieur, fixez le groupe
avec des boulons d'ancrage de M10.
4. Si vous installez l'unité sur un toit ou une véranda,
l'eau d'écoulement peut se transformer en glace
par temps froid. Dans ce cas, évitez les écoulements
d'eau dans des zones où passent des personnes
à cause des risques de glissade.
INSTALLATION DES UNITÉS
b) Un mur entoure l'appareil (un apparel seul)
Nº Description
Groupe extérieur
Coupez cette partie du boulon. Sans
cela, il est difficile de retirer le
panneau de service
Embase à remplir de mortier (Ø100
x profondeur 150)
Boulon d'ancrage M10
Évacuation (largeur 100 x
profondeur 150)
Évacuation
Caoutchouc anti-vibrations
10
13
(mm)
Repère
Dimension
Modèle
3.0 CV 4.0/5.0 CV
A
530
630
(mm)
