3. Exemple de système H-LINK
Utilisation du système H-LINK pour les climatiseurs à
conditionnement d'air seulement :
Les deux cas d'utilisation classiques du système H-LINK
dont les suivants :
(1) Utilisation du système H-LINK pour les climatiseurs à
conditionnement d'air seulement et
(2) Utilisation du système H-LINK pour climatiseurs à
commande centralisée ; les exemples de systèmes
sont présentés ci-dessous.

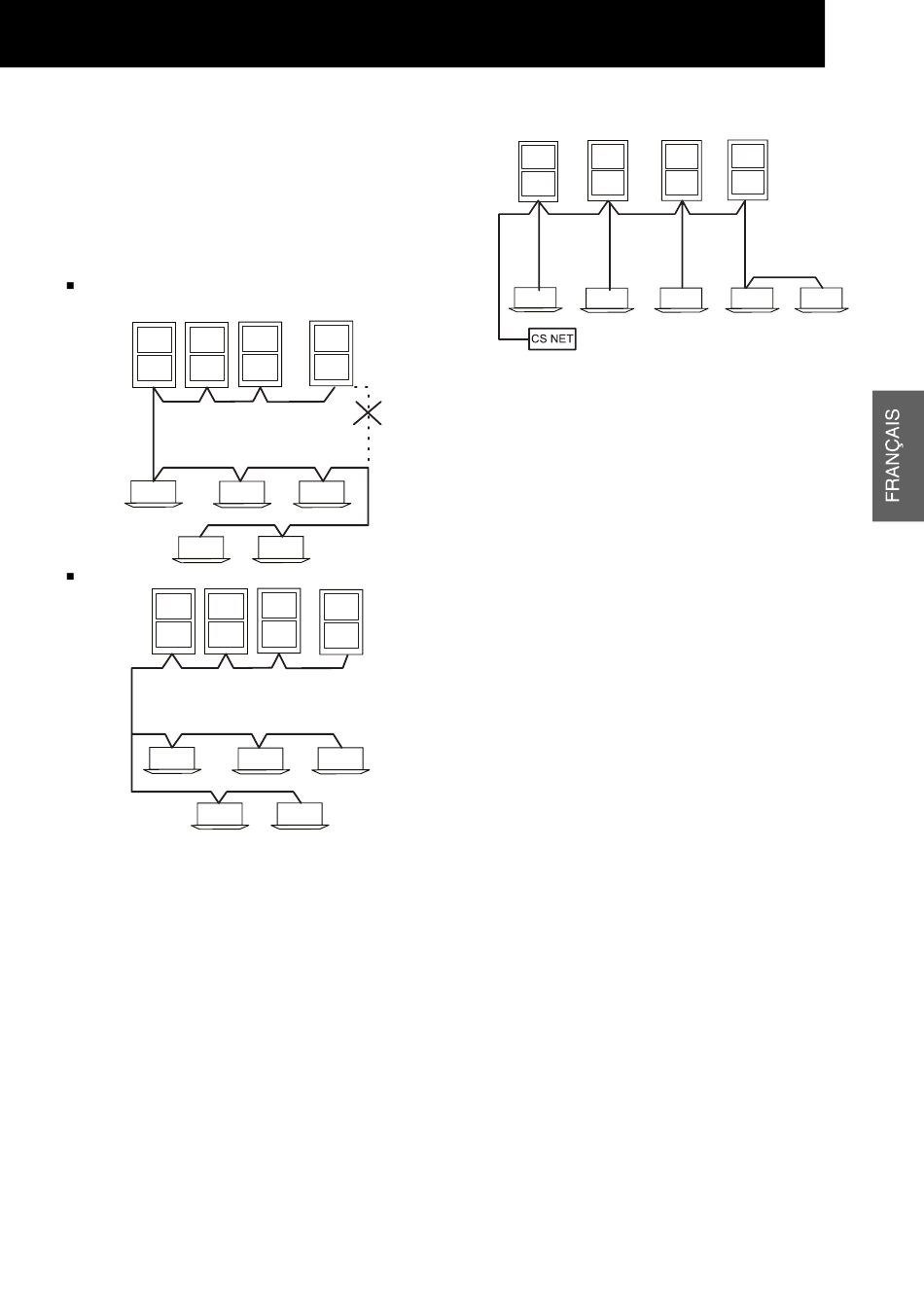

Connexion en ligne avec toutes les unités
Connexion en ligne pour chaque niveau
CÂBLAGE ÉLECTRIQUE
- Si le H-LINK n'est pas utilisé lors du câblage électrique
REMARQUE :
Ne formez jamais de boucle avec le câblage.
Si le H-LINK n'est pas utilisé lors du câblage
électrique, comme présenté ci-dessous, H-LINK est
appliqué après le câblage des instruments. Par
conséquent, les micro-interrupteurs doivent être
réglés conformément au « Réglage des micro-
interrupteurs sur CCI ».
4. Réglage des micro-interrupteurs des CCI intérieures
et extérieures
Vous devez régler les micro-interrupteurs de chaque
unité intérieure et extérieure.
14
23
