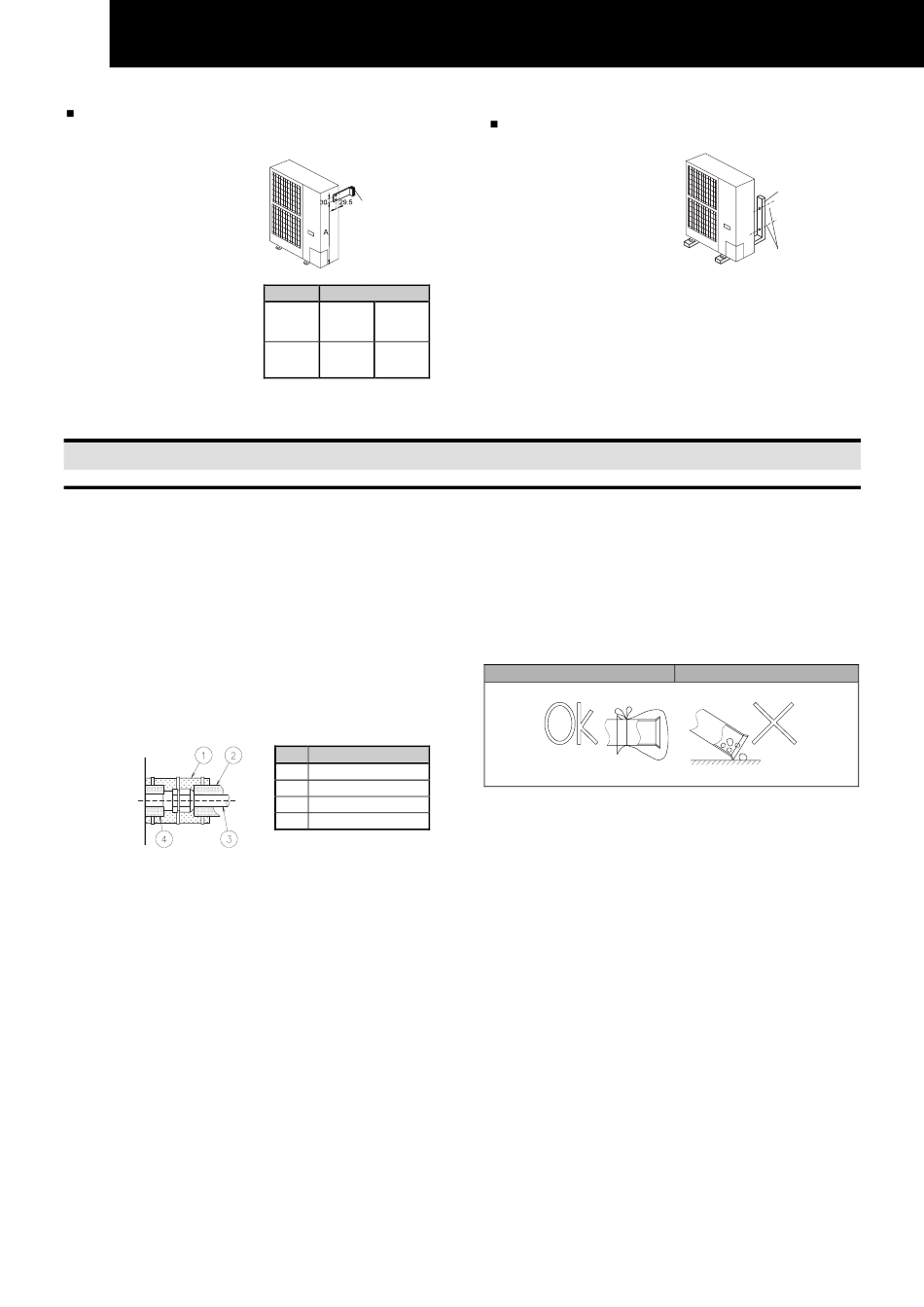

LINEA DEL REFRIGERANTE E CARICA DI REFRIGERANTE

14
Per fissare l'unità alla parete
1. Fissare l'unità alla parete
come indicato nella
figura. (supporto fornito
a corredo).
2. Verificare che la
posizione della base di
appoggio sia corretta in
modo da evitare la
deformazione delle parti
e ridurre la rumorosità.
3. Nel caso in cui risulti
necessario prevenire la
trasmissione delle
vibrazioni all'edificio,
utilizzare l'apposito
tappeto di gomma.
11. LINEA DEL REFRIGERANTE E CARICA DI REFRIGERANTE
11.1. MATERIALI PER LE TUBAZIONI
1. Utilizzare solo tubi in rame per refrigerazione reperibili
sul mercato.
2. Scegliere tubi di spessore e materiale appropriati in
grado di tollerare le pressioni richieste.
3. Scegliere tubi in rame puliti. Accertarsi che all'interno
dei tubi non vi sia traccia di sporcizia e/o di umidità.
Prima del collegamento, inalare all'interno dei tubi
azoto anidro per espellere polvere e corpi estranei.
4. Una volta collegata la linea del refrigerante, sigillare la
spazio residuo tra il foro incompleto e i tubi con
materiale isolante, come illustrato di seguito:
Lato
unità
NOTA:
Un sistema senza umidità o contaminazione oleosa
-
fornisce le migliori prestazioni e la massima durata
rispetto a un sistema preparato in modo
approssimativo. Prestare particolare attenzione
nell'accertare che tutti i tubi in rame siano puliti e
asciutti all'interno.
- Non vi sono refrigeranti nel ciclo dell'unità interna.
Tappeto di
gomma
(fornito a
corredo)
Marc. Dimensione
Modello 3.0Hp 4.0/5.0 Hp
A
511 796
(mm)
Nº Descrizione
Materiale isolante

Materiale isolante

Non fornito

Materiale isolante

Unità sospesa
1. Sospendere l'unità nel
modo indicato in figura.
2. Accertarsi che la parete
resista al peso dell'unità
esterna indicato sulla
piastra delle specifiche
del prodotto.
3. Si consiglia di valutare la
resistenza di ciascun
piede di appoggio in
ragione dell'intero peso
dell'unità, in modo da
considerare
le sollecitazioni applicate
quando l'unità è in
funzione.

ATTENZIONE:
- Tappare l'estremità del tubo prima di farla passare
attraverso un foro nella parete.
- Non appoggiare mai direttamente a terra estremità di
tubi non tappate o non preventivamente chiuse con
nastro.
Corretto
Se l'installazione dei tubi non viene completata entro
-
il giorno successivo o per un lungo periodo di tempo,
brasare le estremità dei tubi e introdurre azoto anidro
attraverso un raccordo di accesso a valvola Schrader
per evitare la formazione di umidità e la
contaminazione da particelle.
- Non utilizzare materiale isolante contenente NH3
perché può danneggiare i tubi in rame e può provocare
perdite in futuro.
- Isolare completamente sia la linea del gas refrigerante
sia la linea del liquido tra l'unità interna e l'unità
esterna.
- In caso contrario, si verificherà la formazione di
condensa sulla superficie della linea.
Staffa a
parete*
Perni di
ancoraggio*
(*) forniti a corredo
Non corretto
