14.3.4. ENSILT, DUBBELT OCH TREDUBBELT
DIPKONTAKT

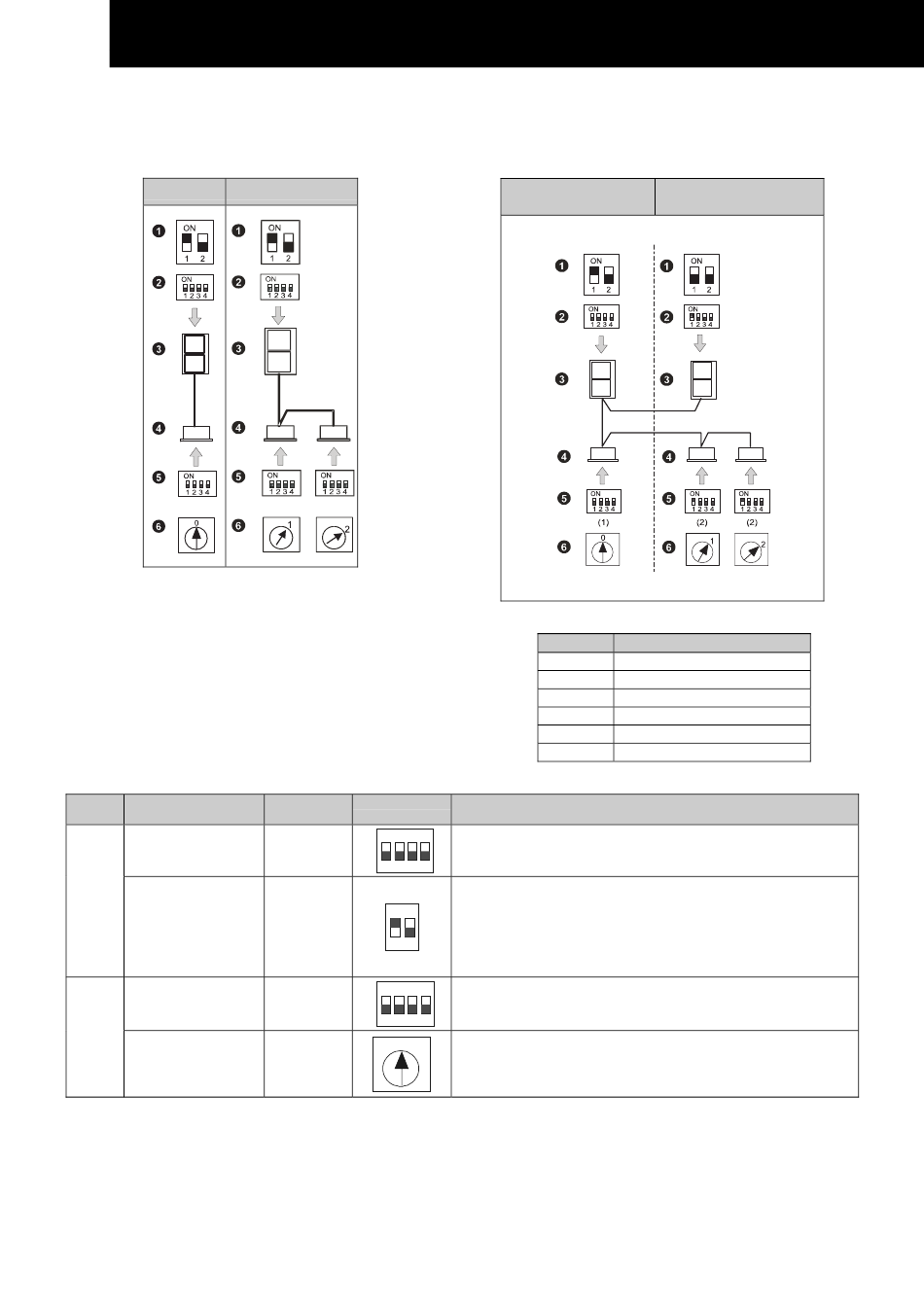

Inställning av dipkontakt, NO H-LINK(exempel:)
ENSILT
Enhet Namn på dipkontakt
Kylmediecykel
Utomhu
senhet
Slutterminalmotstånd
Kylmediecykel
Inomhu
senhet
Adress till
inomhusenhet
DUBBELT
Inställning vid
Markering
leverans
ON
DSW4
1 2 3 4
ON
DSW5 - 1P
1 2
ON
DSW5
1 2 3 4
0
RSW
Inställning av dipkontakt, H-LINK(exempel:)
INNAN LEVERANS
Markering Beskrivning
DSW5 (slutterminalmotstånd)

DSW4 (kylmediecykel)

Utomhusenhet

Inomhusenheter

DSW5 (kylmediecykel)

RSW (adress till inomhusenhet)

Funktion
Ställer in adressen till kylmediecykeln för utomhusenheten. Ställ in
DSW1 så att den inte sammanfaller med inställningen för andra
utomhusenheter i samma H-LINK-system.
Matchar impedansen för överföringskretsen. Ställ in DSW10 i enlighet
med antalet utomhusenheter i H-LINK-systemet.
Inställning av slutterminalmotstånd
Innan leverans ställs stift nr 1 på DSW10 på ON.
Om det finns två eller fler utomhusenheter i samma H-LINK-system
ställs stift nr 1 på DSW10 på OFF på den andra enheten. Om endast en
utomhusenhet används krävs ingen inställning.
Ställer in adressen till kylmediecykeln för inomhusenheten. Ställ in
DSW5 i enlighet med adressen till utomhusenheten i samma
kylmediecykel.
Ställer in adressen till inomhusenheten. Ställ in RSW så att den inte
sammanfaller med inställningen för andra inomhusenheter i samma
kylmediecykel.
