3. Esempio di sistema H-LINK

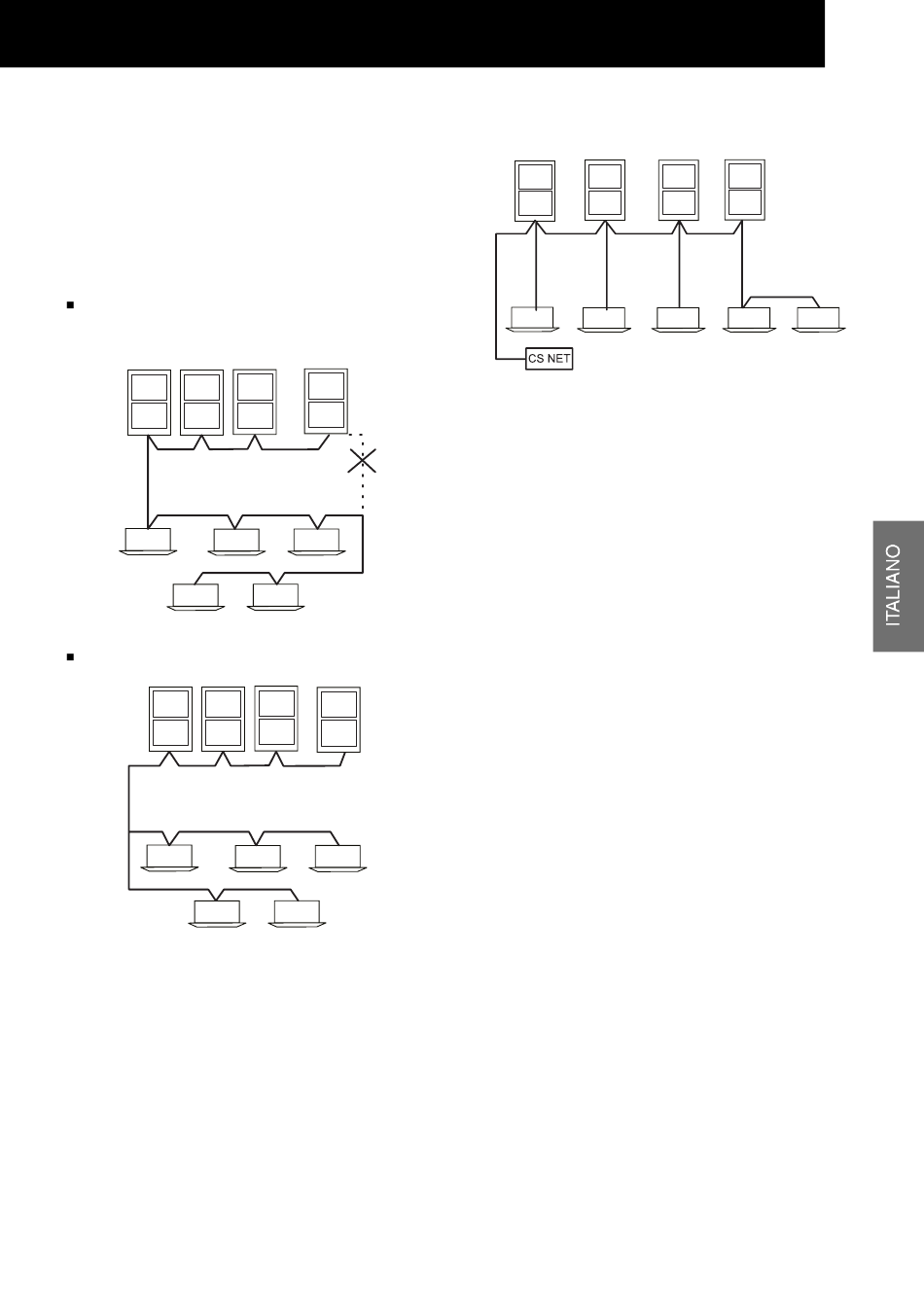

Utilizzo del sistema H-LINK per soli condizionatori d'aria:
Vi sono due modi tipici di utilizzo del sistema H-LINK:
(1). Utilizzo del sistema H-LINK per soli condizionatori
d'aria
(2) Utilizzo del sistema H-LINK per condizionatori
d'aria con dispositivo di controllo centrale. Gli
esempi di sistema sono visualizzati di seguito.
Collegamento di linea con tutte le unità
Collegamento di linea per ogni piano
COLLEGAMENTI ELETTRICI
Caso di sistema H-LINK non applicato al momento
-
dell'effettuazione dei collegamenti elettrici
NOTA:
Non effettuare collegamenti in circolo.
Nel caso che non sia stato applicato dopo
l'effettuazione dei collegamenti elettrici come illustrato
sopra, il sistema H-LINK verrà applicato una volta
completato il cablaggio
Pertanto, i microinterruttori devono essere impostati
in base a quanto descritto nella sezione relativa
all'impostazione dei microinterruttori sul circuito
stampato.
4. Impostazione dei microinterruttori del circuito stampato
dell'unità interna e del circuito stampato dell'unità
esterna.Tale impostazione è necessaria per ogni unità
interna ed esterna.
