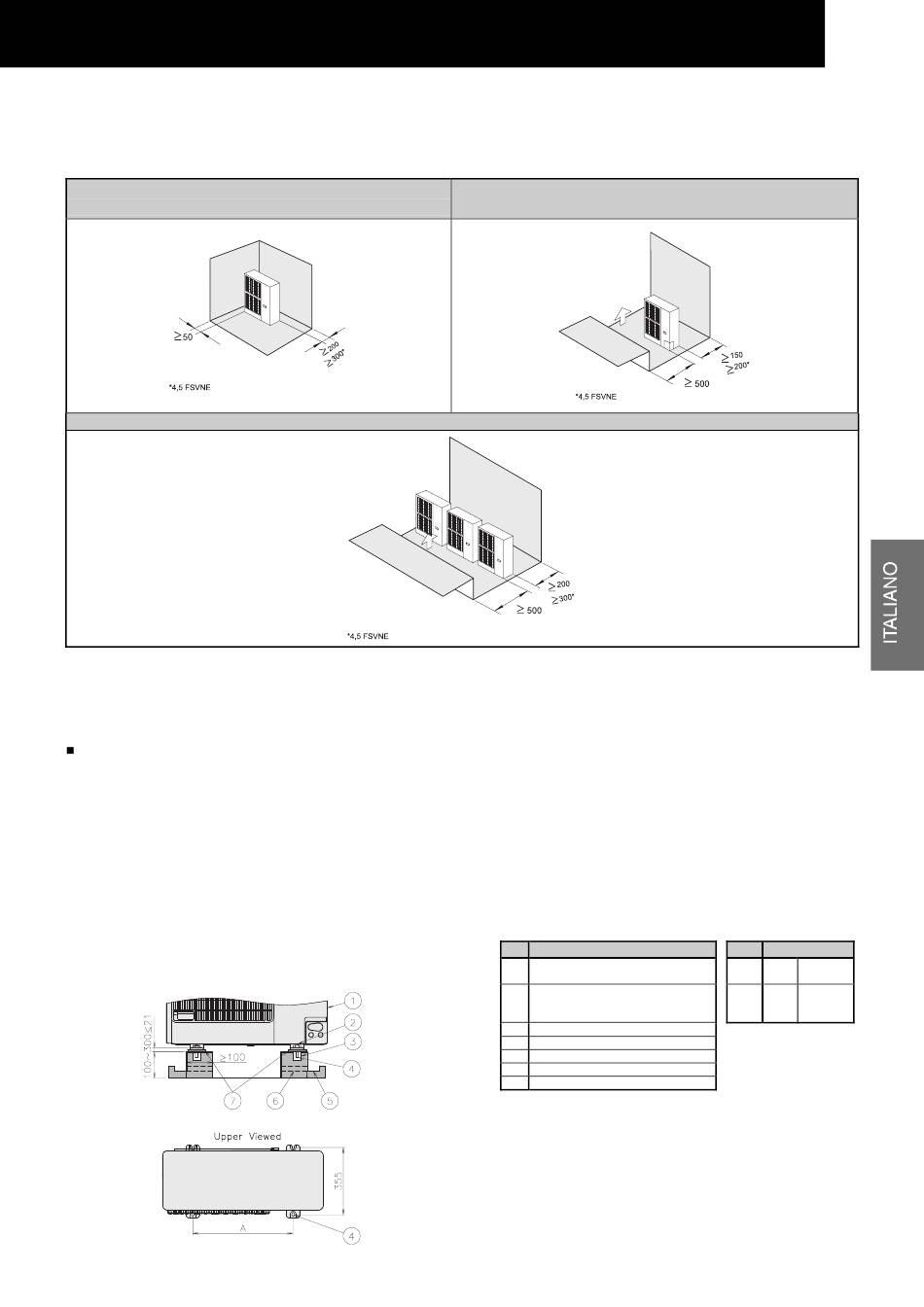

10.1.1. SPAZIO DI INSTALLAZIONE

a) Caso in cui sono aperti la parte anteriore e uno dei
due lati (una sola unità)
f) Caso in cui esistono pareti perimetrali (unità in serie)
Non sovrapporre più di due unità in altezza
-
10.1.2. CONDIZIONI PER IL PUNTO DI
INSTALLAZIONE
Piano di appoggio in cemento
1. Si consiglia un piano di appoggio livellato e alto
oltre 100-300 mm sul livello di calpestio.
2. Predisporre uno scolo intorno alla base
per il drenaggio.
3. Fissare l'unità esterna con perni di ancoraggio M10.
4. Nel caso di un'installazione su tetto o su veranda,
ricordare che a volte l'acqua di drenaggio si trasforma
in ghiaccio nelle fredde mattinate. Di conseguenza,
evitare di predisporre il drenaggio in un'area
frequentata da persone perché diventerebbe
scivolosa.
INSTALLAZIONE DELLE UNITÀ
b) Caso in cui esistono pareti perimetrali (una sola unità)
Nº Descrizione
Unità esterna

Tagliare questa parte di perno. In
caso contrario risulta difficile

rimuovere il coperchio di servizio.
Foro in malta (Ø100 x prof. 150)

Perno di ancoraggio M10

Drenaggio (largh. 100 x prof. 150)

Drenaggio

Cuscinetto antivibrazioni

10
13
(mm)
Marc. Dimensione
Modell
3.0Hp 4.0/5.0 Hp
o
A
530 630
(mm)
