13. TUBAGEM DE ESGOTO

13.1. SAÍDA DA DESCARGA DE ESGOTO
Quando a base da unidade exterior é utilizada
temporariamente como um receptor de esgoto, a água de
esgoto que aí se encontrar é descarregada; esta saída de
esgoto é utilizada para ligar a tubagem de esgoto.
Modelo
DBS-26

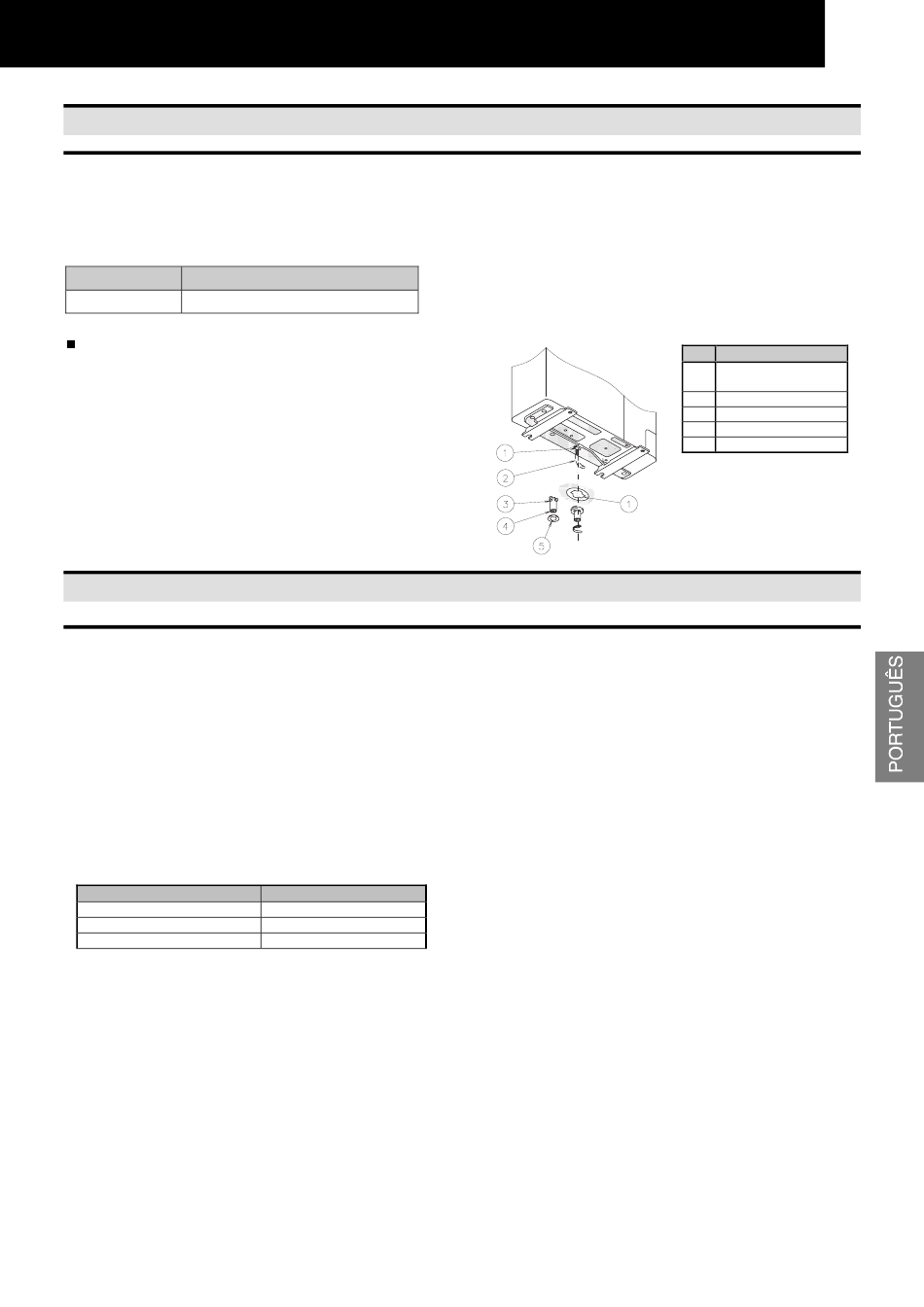

Procedimento de ligação
1. Insira o tampão de borracha na saída de esgoto até
aos troços extrudidos.
2. Insira a saída na base da unidade e gire
aproximadamente 40 graus no sentido anti-horário.
3. A dimensão da saída de esgoto é 32 mm (D.E.)
4. A tubagem de esgoto não é fornecida.
14. LIGAÇÕES ELÉCTRICAS
14.1. VERIFICAÇÃO GERAL
1. Certifique-se que os componentes eléctricos fornecidos
em campo (interruptores de alimentação principal,
disjuntores de circuito, caixas de junção, cabos e
terminais de cabos) foram seleccionados correctamente
de acordo com os dados eléctricos. Certifique-se que os
componentes estão em conformidade com as normas
eléctricas em vigor.
2 Seguindo a Directiva do Conselho 89/336/EEC e suas
alterações 92/31/EEC and 93/68/EEC, relacionadas com
compatibilidade electromagnética, a tabela abaixo indica
a impedância máxima admissível do sistema Zmáx no
ponto de interface da alimentação do utilizador, de
acordo com EN61000-3-11.
MODELO
RAS-3FSVNE
RAS-4FSVNE
RAS-5FSVNE
3. Certifique-se de que a tensão da fonte de alimentação
não apresenta uma variação superior a +/-10% em
relação à tensão nominal.
4. Verifique que a fonte de alimentação tem uma
impedância suficientemente baixa para garantir que a
tensão de arranque não seja inferior a 85% da tensão
nominal.
5. Certifique-se que o cabo de terra está ligado.
6. Instale um fusível com a capacidade especificada.

PERIGO:
− Não efectue qualquer trabalho nas ligações eléctricas
a menos que o interruptor de alimentação principal
esteja DESLIGADO.
− Verifique se o cabo de ligação à terra está bem
apertado, marcado e protegido, e em conformidade
com as normas eléctricas em vigor
Modelo aplicável
RAS-FSVNE
Z (Ω)
max
0.35
0.27
0.26
TUBAGEM DE ESGOTO
NOTA:
Não use esta saída de esgoto numa zona fria, porque
a água de esgoto pode gelar.
Esta saída de esgoto não é suficiente para recolher
toda a água de esgoto. Se for necessário recolher
totalmente a água de esgoto, instale um tabuleiro de
esgoto, que seja maior que a base da unidade, por
baixo da unidade, com drenagem.
NOTA:
Verifique se não há mais do que uma fonte de
alimentação e que todas estão DESLIGADAS.

CUIDADO:
− Certifique-se de que o ventilador interior e o exterior
estão parados antes de efectuar qualquer trabalho de
ligação ou verificação periódica.
− Proteja os cabos, tubagem de esgoto e peças
eléctricas de ratos ou outros animais pequenos. Se
não forem protegidos, os ratos podem danificar as
peças desprotegidas e, no pior dos casos, pode
ocorrer um incêndio.
− Envolva os cabos com a embalagem dos acessórios,
e vede o furo de ligação dos cabos eléctricos com
material de vedação para proteger o produto de
qualquer água condensada e insectos.
− Fixe firmemente os cabos com a abraçadeira do cabo
de alimentação dentro da unidade interior.
− Conduza os cabos através do furo de abrir com
pancada na tampa lateral ao efectuar as ligações.
− Fixe o cabo do controlo remoto, com a abraçadeira do
cabo de alimentação, dentro da caixa eléctrica.
− As ligações eléctricas devem estar em conformidade
com as normas locais e nacionais. Consulte a sua
autoridade local para mais informação acerca de
normas, regras, regulamentos, etc.
− Certifique-se de que o cabo de terra está ligado
firmemente. Instale um fusível com a capacidade
especificada.
13
19
N.º Descrição
Mangueira de esgoto

da base
Tubagem de esgoto

Troço extrudido

Saída de esgoto

Tampão em borracha

