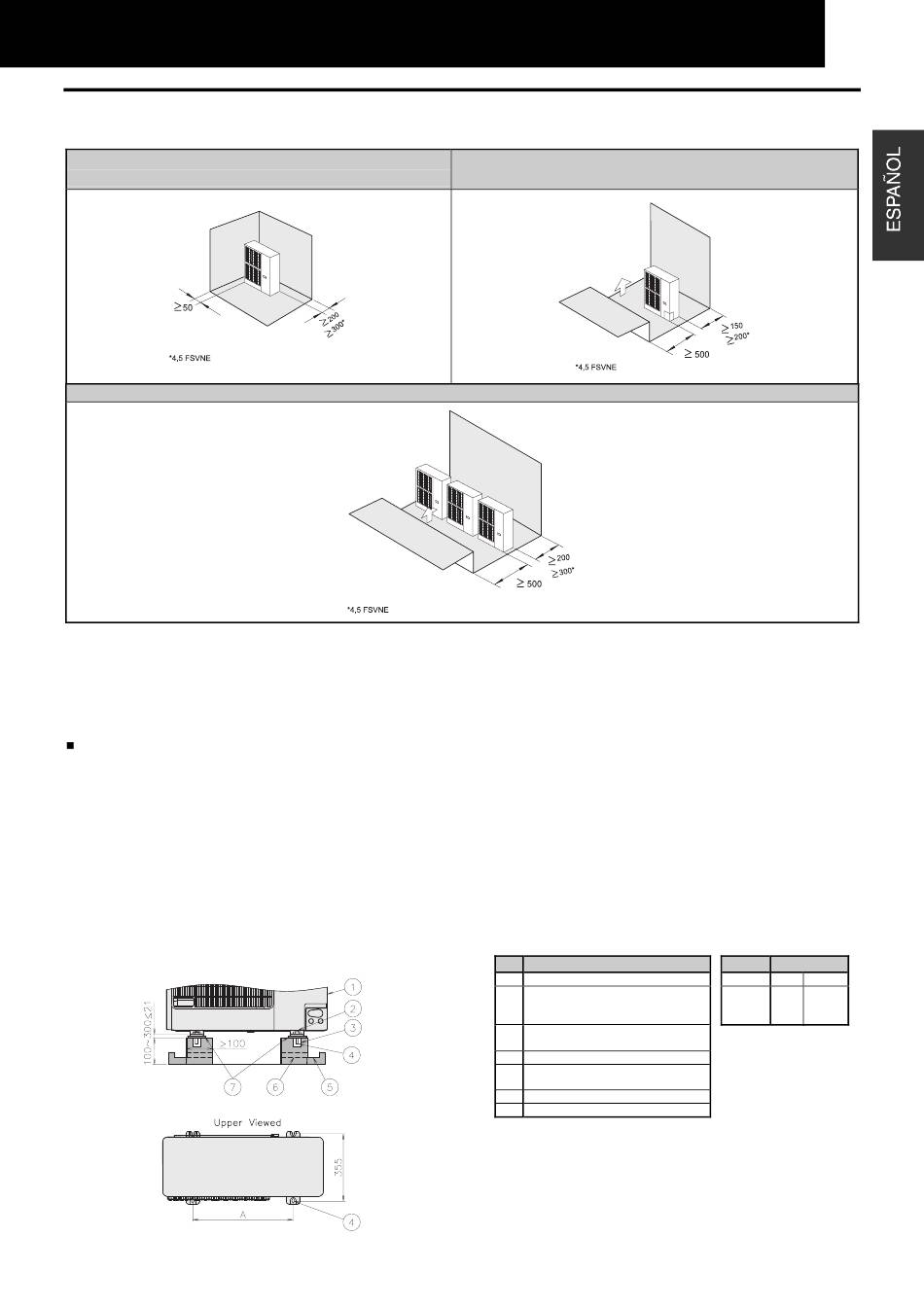

10.2. ESPACIO PARA LA INSTALACIÓN
a) En caso de que la parte frontal y cualquiera
de los laterales estén abiertos (una unidad)
c) En caso de que exista una pared alrededor (unidades múltiples)
NOTA:
- No apile más de dos unidades.
10.2.1. LUGAR DE INSTALACIÓN
Cimentaciones de hormigón
1. La cimentación debe ser plana y estar a 100-300 mm
por encima del nivel del suelo.
2. Instale un desagüe alrededor de la cimentación para
que aquél se realice sin problemas.
3. Cuando instale la unidad exterior, fíjela con pernos
de anclaje de M10.
4. En ocasiones, si se instala la unidad en un tejado o
galería, el agua de desagüe puede convertirse en
hielo las mañanas frías. Por lo tanto, evite realizar el
desagüe en áreas que utilicen frecuentemente las
personas, ya que resultan resbaladizas.
INSTALACIÓN DE LAS UNIDADES
b) En caso de que exista una pared alrededor (una unidad)
Nº Descripción
Unidad exterior

Corte esta parte del perno o
resultará difícil retirar la tapa de

servicio.
Orificio de mortero (Ø100 x 150 de

fondo)
Perno de anclaje M10

Desagüe (100 de ancho x 150 de

fondo)
Desagüe

Caucho antivibración

10
13
(mm)
Marca Tamaño
Modelo 3 HP 4/5 HP
A
530 630
(mm)
