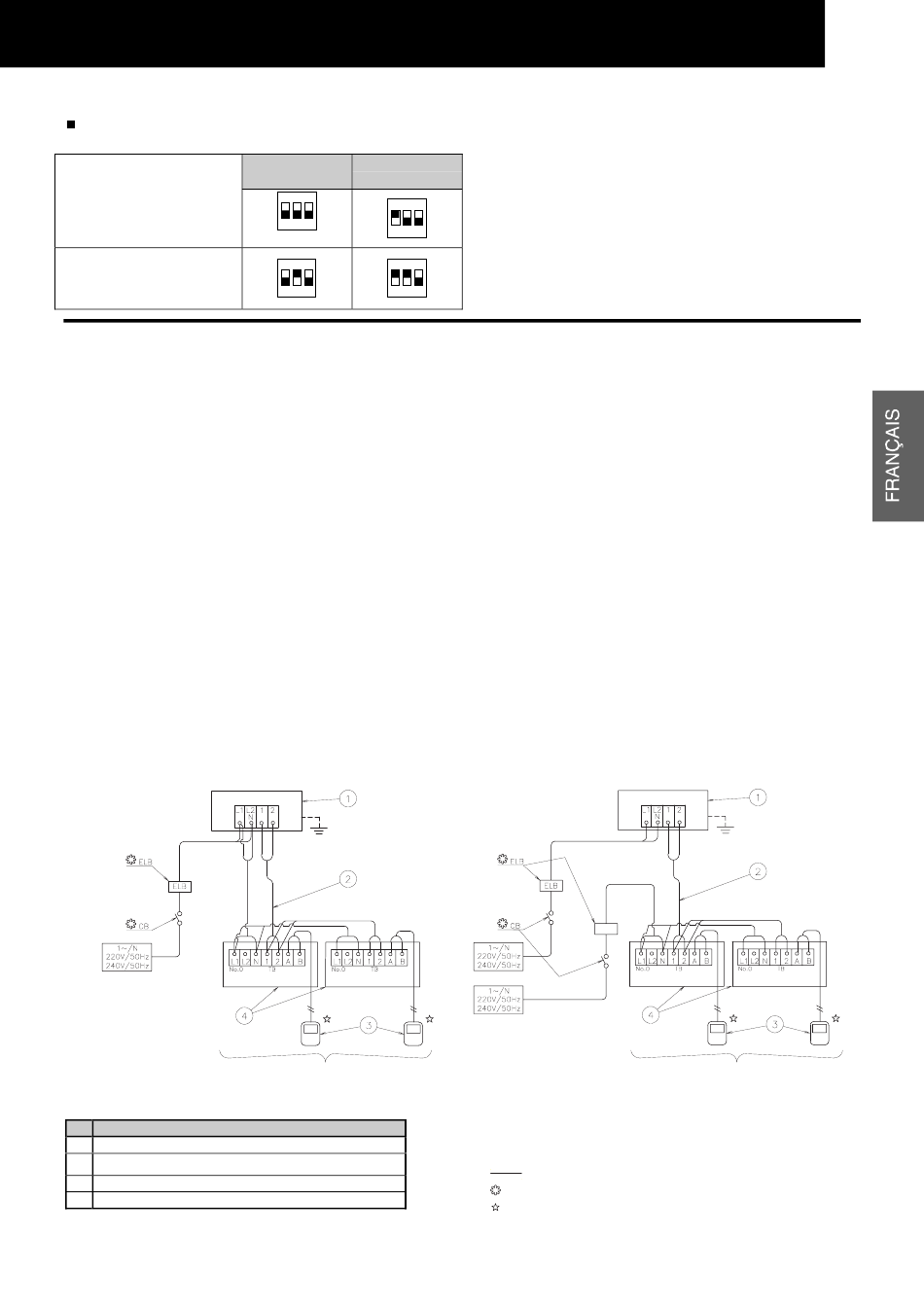

DSW6 : Réglages en fonction de la longueur
des tuyauteries et du dénivelé
Le groupe extérieur est installé
plus haut que l'unité intérieure
(0 à 25 m)
Le groupe extérieur est installé
plus bas que l'unité intérieure
(0 à 20 m)
Le groupe extérieur est installé
plus bas que l'unité intérieure
(20 à 25 m)
14.3. CABLAGE COMMUN
ATTENTION:
L'ensemble du câblage et de l'équipement sur site
doit être conforme aux normes locales.
14.3.1. CABLAGE ELECTRIQUE ENTRE L'UNITE
INTERIEURE ET LE GROUPE EXTERIEUR
Branchez les câbles reliant l'unité intérieure et le groupe
extérieur, comme l'indique la figure ci-dessous.
Lors des opérations de câblage électrique, respectez les
-
normes et les réglementations locales
Si la tuyauterie frigorifique et le câblage de commande
-
sont connectés aux unités d'un cycle frigorifique différent,
le système risque de ne pas fonctionner normalement.
Utilisez cable à paire torsadée ou cable blindé (sup. à
-
0,75 mm²) pour le câblage de service entre un groupe
extérieur et une unité intérieure, et entre les unités
intérieures.
Utilisez un câble à 2 brins pour la ligne de service
-
(n'utilisez jamais de câble à plus de 3 brins).
Pour le câblage intermédiaire, utilisez des câbles à paire
-
torsadée ou cable blindé d'une longueur inférieure à
300m et d'un diamètre conforme à la norme locale, afin
de protéger les unités des nuisances sonores.
Dans le cas de RAS-4HP,RAS-5HP and RAS-6HP, l'alimentation doit être connectée au groupe extérieur et à l'unité intérieure séparément
(Max. 4 unités par cycle frigorifique) 3FSVNE
(Max. 6 unités par cycle frigorifique) 4FSVNE
(Max. 7 unités par cycle frigorifique) 5FSVNE
Nº
Description
Groupe extérieur système n°0
Ligne de service (câbles blindés) 5 V CC (transmission non-polaire,
système H-LINK)
Télécommande
Unité intérieure
≤
<
25 m
longueur
Longueur
0 à
<
25 m
50m
ON
ON
1 2 3
1 2 3
(réglage d'usine)
ON
ON
1 2 3
1 2 3
CÂBLAGE ÉLECTRIQUE
1. OFF : Longueur des tuyauteries 0 à 25 m
ON : Longueur des tuyauteries 25 à 50 m
2. OFF : Groupe extérieur au-dessus de l'unité Intérieure. 0 à
25 m
ON : Groupe extérieur plus bas que l'unité Intérieure. 20
à 25 m
Lorsque plusieurs groupes extérieurs sont connectés à
-
partir d'une seule ligne d'alimentation, percez un trou près
de l'orifice de connexion du câblage d'alimentation.
Les calibres de disjoncteur recommandés sont répertoriés
-
dans le tableau des caractéristiques électriques et du
câblage recommandé, calibre disjoncteur / 1 G.E.
Lorsqu'un tube destiné au câblage sur site n'est pas
-
utilisé, fixez des bagues en caoutchouc sur le panneau
avec de l'adhésif.
L'ensemble du câblage et de l'équipement sur site doit
-
être conforme aux normes locales et internationales.
ATTENTION :
Prenez garde à la connexion de la ligne de service.
Une connexion incorrecte risque de provoquer une
défaillance de la carte à circuits imprimés (CCI).
(Max. 4 unités par cycle frigorifique) 3FSVNE
(Max. 6 unités par cycle frigorifique) 4FSVNE
(Max. 7 unités par cycle frigorifique) 5FSVNE
TB
Bornier
CB
Disjoncteur
ELB
Disjoncteur de mise à la terre
Câblage sur site
Fourni sur site
..
Accessoires en option
