DSW6: Condizioni di impostazione per la
lunghezza della linea e il dislivello
L'unità esterna è posizionata
più in alto rispetto all'unità
interna (0~25 m)
L'unità esterna è posizionata
più in basso rispetto all'unità
interna (0~20 m)
L'unità esterna è posizionata
più in basso rispetto all'unità
interna (20~25 m)
14.3. CABLAGGIO COMUNE

ATTENZIONE:
I cavi e i componenti elettrici acquistati localmente
devono essere conformi alla normativa locale vigente
in materia.

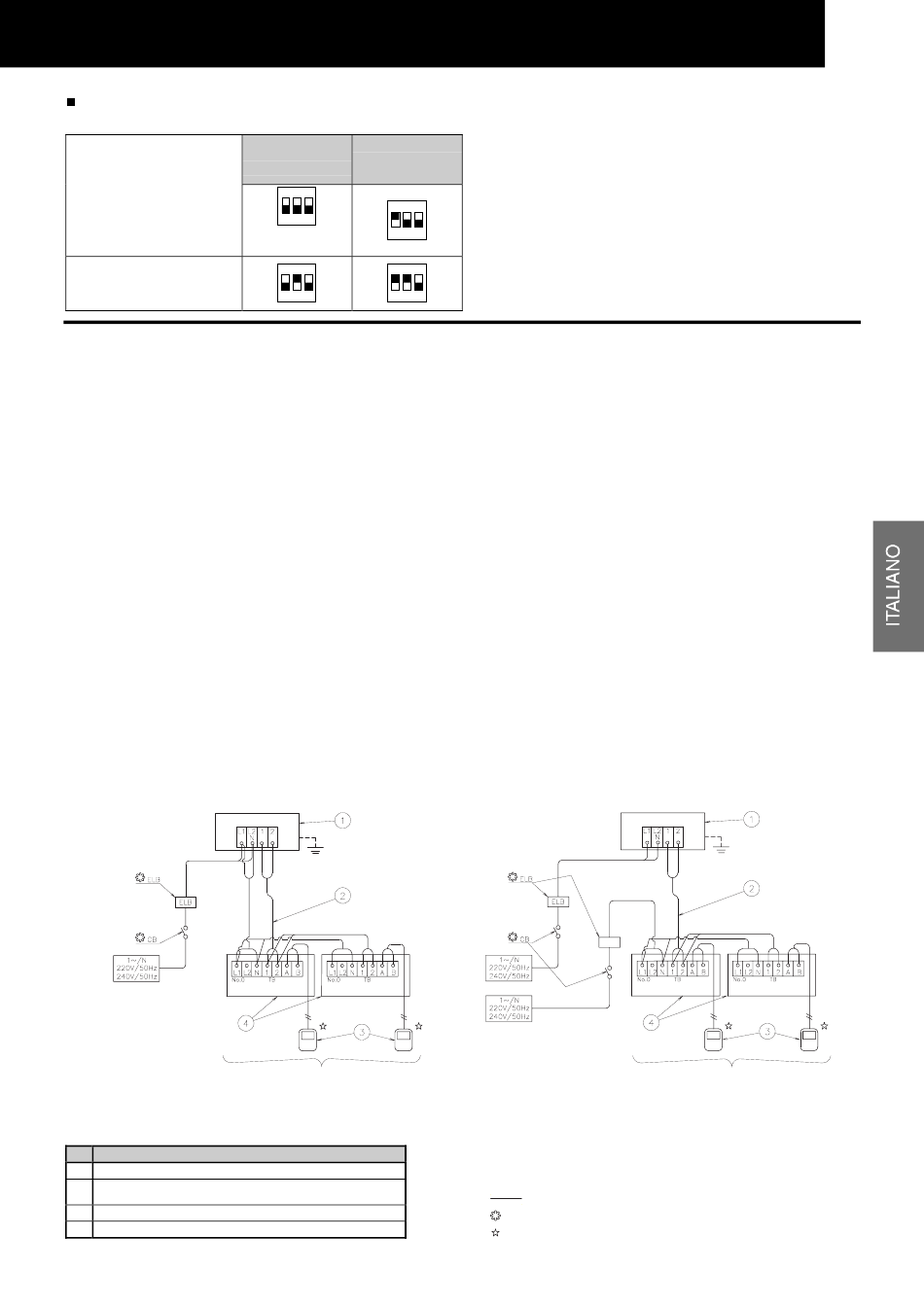

14.3.1. COLLEGAMENTI ELETTRICI TRA L'UNITÀ
INTERNA E L'UNITÀ ESTERNA
Collegare i cavi elettrici tra l'unità interna e l'unità esterna
come mostrato in basso.
Osservare i codici e i regolamenti locali vigenti al
-
momento dell'effettuazione dei collegamenti elettrici.
Se la linea del refrigerante e il cablaggio di comando
-
sono collegati alle unità in cicli di refrigerazione.
Utilizzare un cavo doppio intrecciato (superiore a 0,75
-
mm²) per il cablaggio di alimentazione tra unità esterna e
unità interna e il cablaggio di alimentazione tra più unità
interne.
Utilizzare un cavo bipolare per la linea operativa (non
-
utilizzare cavi con più di 3 anime).
Utilizzare cavi intermedi di tipo schermato di lunghezza
-
inferiore a 300 m e di diametro conforme alla normativa
locale vigente per la protezione delle unità da disturbi
elettrici.
Nel modello RAS-4HP, RAS-5HP,RAS 6HP la rete di alimentazione deve essere collegata all'unità esterna e a più unità esterne.
(Max. 4 unità interne) 3FSVNE
(Max. 6 unità interne) 4FSVNE
(Max. 7 unità interne) 5FSVNE
Nº Description
No.0 SystemUnità esterna

Linea operativa (cavo schermato)

DC5V (Non-Pole Transmission,H-Link)
Dispositivo di comando remoto

Unità interna

≤
25 m
<
Lunghezza
lunghezza
0~25m
50m
ON
ON
1 2 3
(prima della 1 2 3
spedizione)
ON ON
1 2 3 1 2 3
COLLEGAMENTI ELETTRICI
1. OFF: Lunghezza della linea 0~25m
ON: Lunghezza della linea 25~50m
<
2. OFF: Unità esterna più in alto rispetto all'unità interna. 0~25m
ON: Unità esterna più in basso rispetto all'unità interna.
0~25m
Aprire un foro vicino al foro di connessione del cablaggio
-
di alimentazione quando più unità esterne sono collegate
da un'unica linea di alimentazione.
Le portate degli interruttori consigliate sono mostrate
-
nella tabella relativa a dati elettrici, cavi consigliati,
portata dell'interruttore/1 unità esterna.
Nel caso non si utilizzino canaline per il cablaggio,
-
fissare con adesivo le boccole di gomma al pannello.
I cavi e i componenti elettrici acquistati localmente
-
devono essere conformi alla normativa locale vigente.

AVVISO:
Prestare attenzione al collegamento della linea
operativa. Un collegamento non corretto potrebbe
provocare un guasto del circuito stampato.
(Max. 4 unità interne) 3FSVNE
(Max. 6 unità interne) 4FSVNE
(Max. 7 unità interne) 5FSVNE
TB -
Morsettiera
CB
-
Interruttore di circuito
ELB
- Interruttore differenziale
- c
ablaggio non fornito
-
Non in dotazione
- A
ccessorio opzionale
