TUYAUTERIE DU FLUIDE FRIGORIGÈNE ET CHARGE DU FLUIDE FRIGORIGÈNE

11.4. TUYAUTERIE ET CHARGE DE FLUIDE FRIGORIGENE

11.4.1. CHARGE FRIGORIGENE
Quantité de frigorigène dans le groupe extérieur
Groupe extérieur
RAS-3FSVNE
RAS-4FSVNE
RAS-5FSVNE
REMARQUE :
Ces informations sont nécessaires pour définir la valeur
de la « Charge totale de frigorigène du système » (voir
section 12.1).

ATTENTION :
Ne chargez jamais d'OXYGÈNE, d'ACÉTYLÈNE ou
-
d'autres gaz inflammables et toxiques dans le cycle
frigorifique, car cela pourrait provoquer une explosion.
Il est conseillé de ne charger que de l'azote sans
oxygène lorsque vous effectuez ces types de cycle
pour tester l'étanchéité. Ces types de gaz sont
extrêmement dangereux.
Isolez totalement les raccords et les écrous évasés au
-
niveau de la connexion des tuyauteries.
Isolez totalement la tuyauterie du liquide pour éviter
-
une diminution de la performance ; dans le cas
contraire, il pourrait se produire des suintements sur la
surface du tuyau.
Chargez correctement le réfrigérant. Une surcharge
-
ou une charge insuffisante pourrait causer la
défaillance du compresseur.
Vérifiez en détail si des fuites de frigorigène se
-
produisent. Lorsqu'une fuite importante de fluide
frigorigène se produit, ceci peut entraîner des
problèmes respiratoires, ou bien l'émission de gaz
nocifs si un feu est allumé dans la pièce
Charge de
frigorigène (kg)
1,75
2,8
3,0
(Fourni)

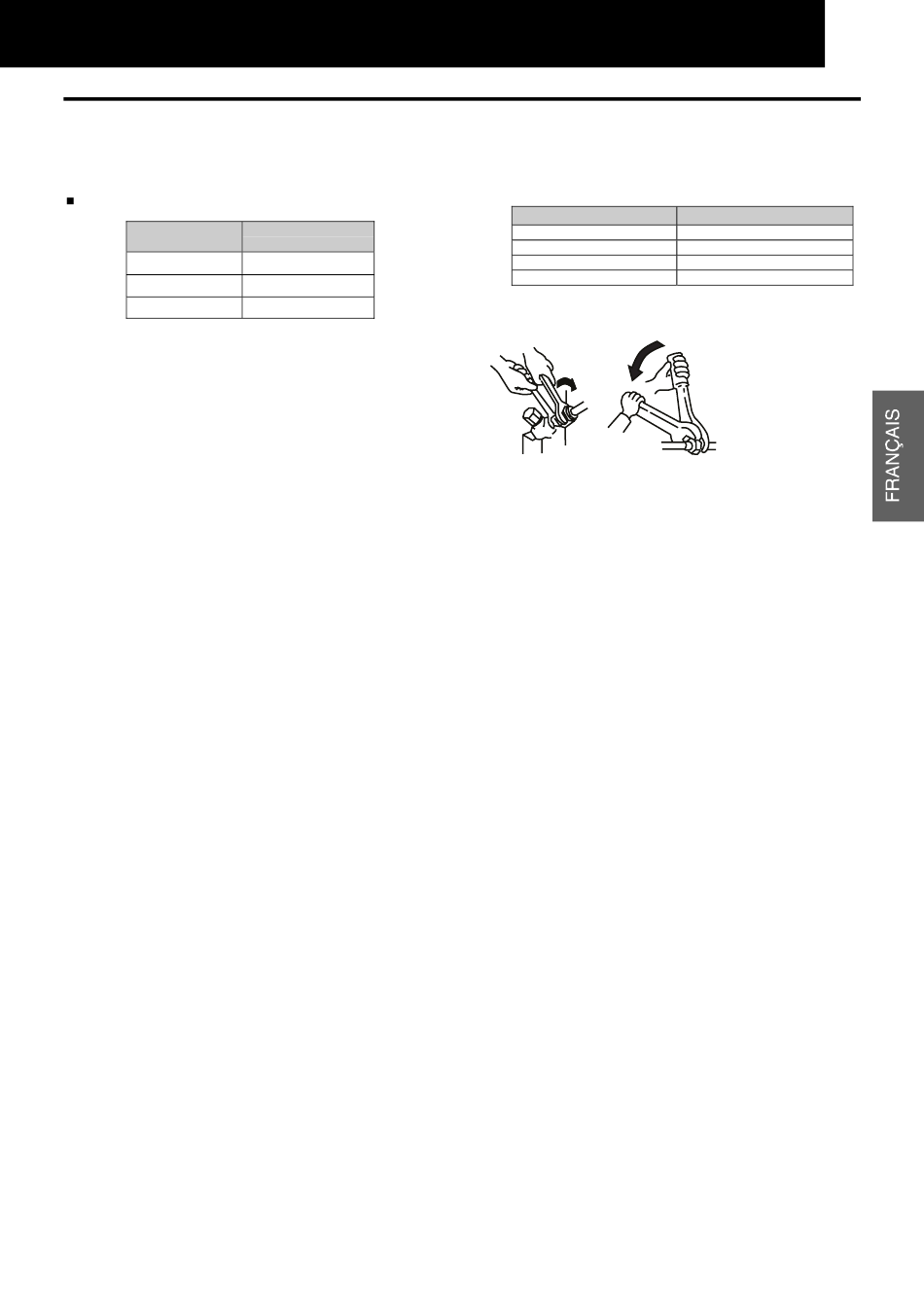

11.4.2. SERRAGE DES ECROUS EVASES

Le couple de serrage requis est le suivant :
Diamètre du tuyau
Ø 6.35 mm
Ø 9.53 mm
Ø 12.70 mm
Ø 15.88 mm
Serrage du raccord Flare:

11.4.3. OPERATIONS DE BRASAGE


ATTENTION :
Soufflez de l'azote durant le brasage des tuyauteries.
-
En cas d'utilisation d'oxygène, d'acétylène ou de
fluorocarbure, il se produirait une explosion ou la
formation de gaz toxiques.
Un important film d'oxydation se déposerait à
-
l'intérieur des tubes si l'on ne procédait pas à un
soufflage d'azote durant le travail de brasage. Des
particules de ce film se libéreraient après le travail et
circuleraient dans le cycle, ce qui provoquerait
l'obstruction des vannes de dilatation, etc. Les
conséquences seraient dommageables pour le
compresseur.
Utilisez un détendeur lors du soufflage de l'azote
-
durant le brasage. La pression du gaz doit être
maintenue entre 0,03 et 0,05 Mpa. Une pression
excessive appliquée à un tuyau provoquerait une
explosion.
11
17
Couple de serrage (Nm)
20
40
60
80
REMARQUE:
utilisez
toujours deux
clés
