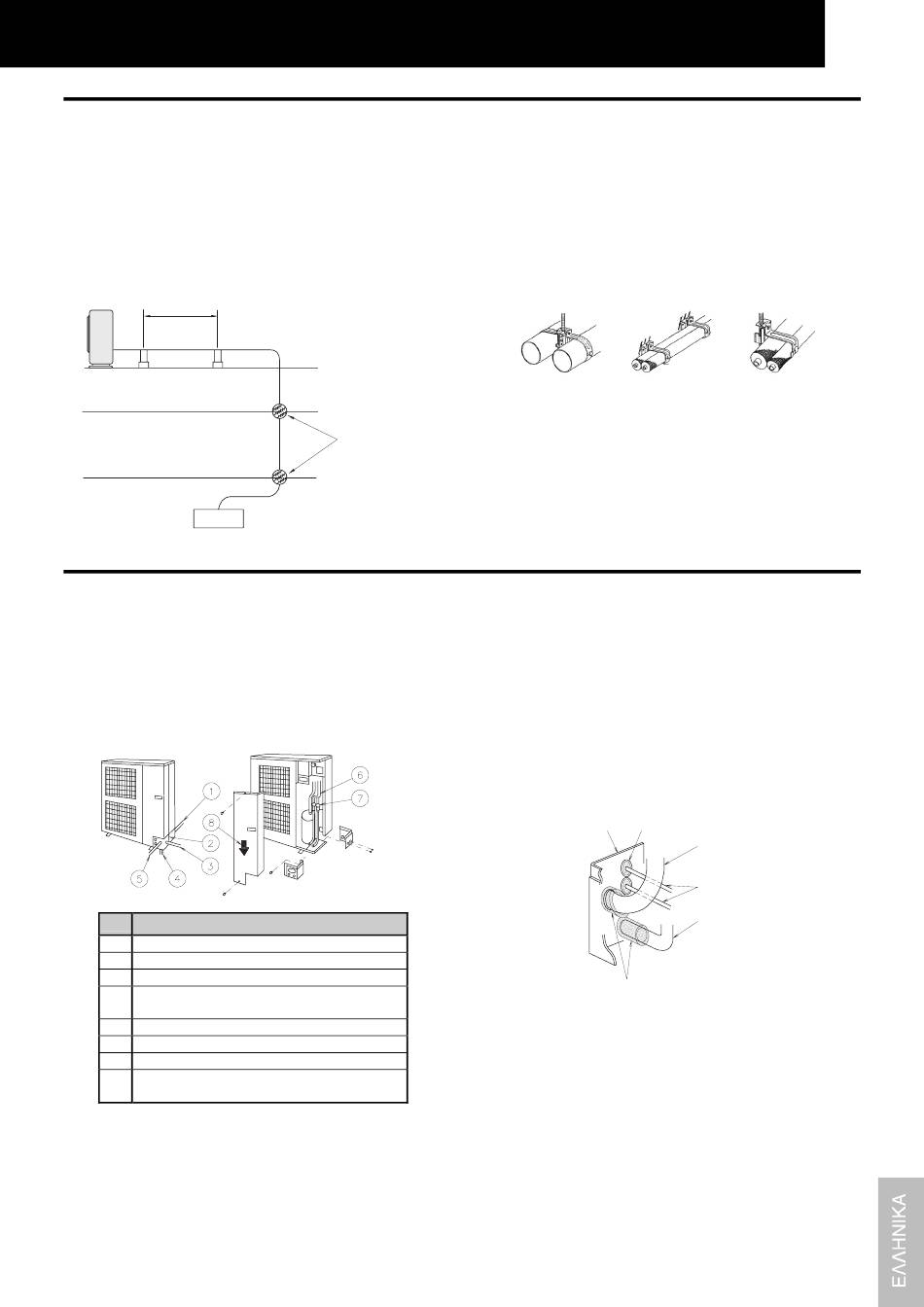

11.2. ΑΝΑΡΤΗΣΗ ΣΩΛΗΝΩΣΕΩΝ ΨΥΚΤΙΚΟΥ
ÇΚρεµάστε τις σωληνώσεις ψυκτικού σε διάφορα σηµεία
αλλά αποφύγετε οι σωλήνες του ψυκτικού να έρθουν σε
επαφή µε τα αδύναµα µέρη της κατασκευής του κτιρίου,
όπως τοίχους, οροφή κτλ...
(Σε διαφορετική περίπτωση, µπορεί να ακουστούν µη
φυσιολογικοί θόρυβοι εξαιτίας των κραδασµών των
σωληνώσεων. ∆ώστε ιδιαίτερη προσοχή σε περίπτωση
σωληνώσεων µικρού µήκους).
1~15m
Εσωτερική µονάδα
11.3. ΣΥΝ∆ΕΣΗ ΣΩΛΗΝΩΣΕΩΝ ΓΙΑ ΤΗΝ ΕΞΩΤΕΡΙΚΗ ΜΟΝΑ∆Α
1. Οι σωλήνες µπορούν να συνδεθούν σε 4 κατευθύνσεις.
Κάντε τρύπες στο κάλυµµα των σωληνώσεων ή στο
κέλυφος για να περάσετε τους σωλήνες. Αφαιρέστε το
κάλυµµα σωληνώσεων από τη µονάδα και κάντε
τρύπες χαράζοντας κατά µήκος της γραµµής-οδηγού
στην πίσω πλευρά του καλύµµατος ή τρυπώντας µε
ένα κατσαβίδι. Αφαιρέστε το κοµµάτι που χαράξατε µε
έναν κόφτη.
Αρ. Περιγραφή
Σωληνώσεις πίσω πλευράς

Κάλυµµα σωλήνα

Σωληνώσεις δεξιάς πλευράς

Εργασίες σωληνώσεων στην κάτω πλευρά

(Έτοιµη οπή)
Σωληνώσεις µπροστινής πλευράς

Σωλήνας σύνδεσης

Βαλβίδα διακοπής

Κατεύθυνση αφαίρεσης καλύµµατος

συντήρησης
ΣΩΛΗΝΩΣΕΙΣ ΨΥΚΤΙΚΟΥ & ΠΛΗΡΩΣΗ ΜΕ ΨΥΚΤΙΚΟ ΜΕΣΟ
Μην στερεώνετε τις σωληνώσεις ψυκτικού σε µεταλλικές
κατασκευές. (Οι σωληνώσεις του ψυκτικού διαστέλλονται
και συστέλλονται.)
Μερικά παραδείγµατα τρόπων ανάρτησης των
σωληνώσεων βλέπετε παρακάτω.
Για µεγάλο βάρος
Τµήµα µε
αντιπυρικ
ή
προστασί
α
2. Τοποθετήστε ξανά το κάλυµµα σωληνώσεων για να µην
µπει νερό στη µονάδα. Σφραγίστε τις τρύπες από όπου
περάσατε τους σωλήνες και τα καλώδια,
χρησιµοποιώντας το µονωτικό υλικό και τους ελαστικούς
δακτυλίους, όπως βλέπετε παρακάτω.
3. If the field-supplied piping is connected with stop valves
directly, it is recommended that a tube bender be used.
Για στερέωση κατά
µήκος του τοίχου
Ελαστικός δακτύλιος (εξάρτηµα)
Χαράξτε σταυρωτά το κέντρο του
ελαστικού δακτυλίου. Συνδέστε τον
ελαστικό δακτύλιο στην οπή για τα
καλώδια. Σε περίπτωση που
χρησιµοποιείται αγωγός καλωδίων, ο
ελαστικός δακτύλιος δεν είναι
απαραίτητος.
Piping Cover
Σωλήνας αερίου
Καλώδια τροφοδοσίας και
λειτουργίας
ωλήνας υγρού
Μονωτικό υλικό (Εξάρτηµα)
Τοποθετήστε µονωτικό υλικό στο σωλήνα
όπως φαίνεται στην εικόνα έτσι ώστε να
µην υπάρχει κενό στην οπή για το
σωλήνα. Εάν αυτό είναι δύσκολο, κόψτε
το µονωτικό υλικό όπως φαίνεται στην
εικόνα.
15
Για γρήγορη
εγκατάσταση
