3. Exemplo de sistema H-LINK
Utilização do sistema H-LINK só para ar condicionado:
há dois casos típicos de utilização do sistema H-LINK;
(1) utilização do sistema H-LINK só para ar condicionado
e
(2) utilização do sistema H-LINK para ar condicionado
com controlo central; os exemplos de sistemas são
mostrados abaixo.

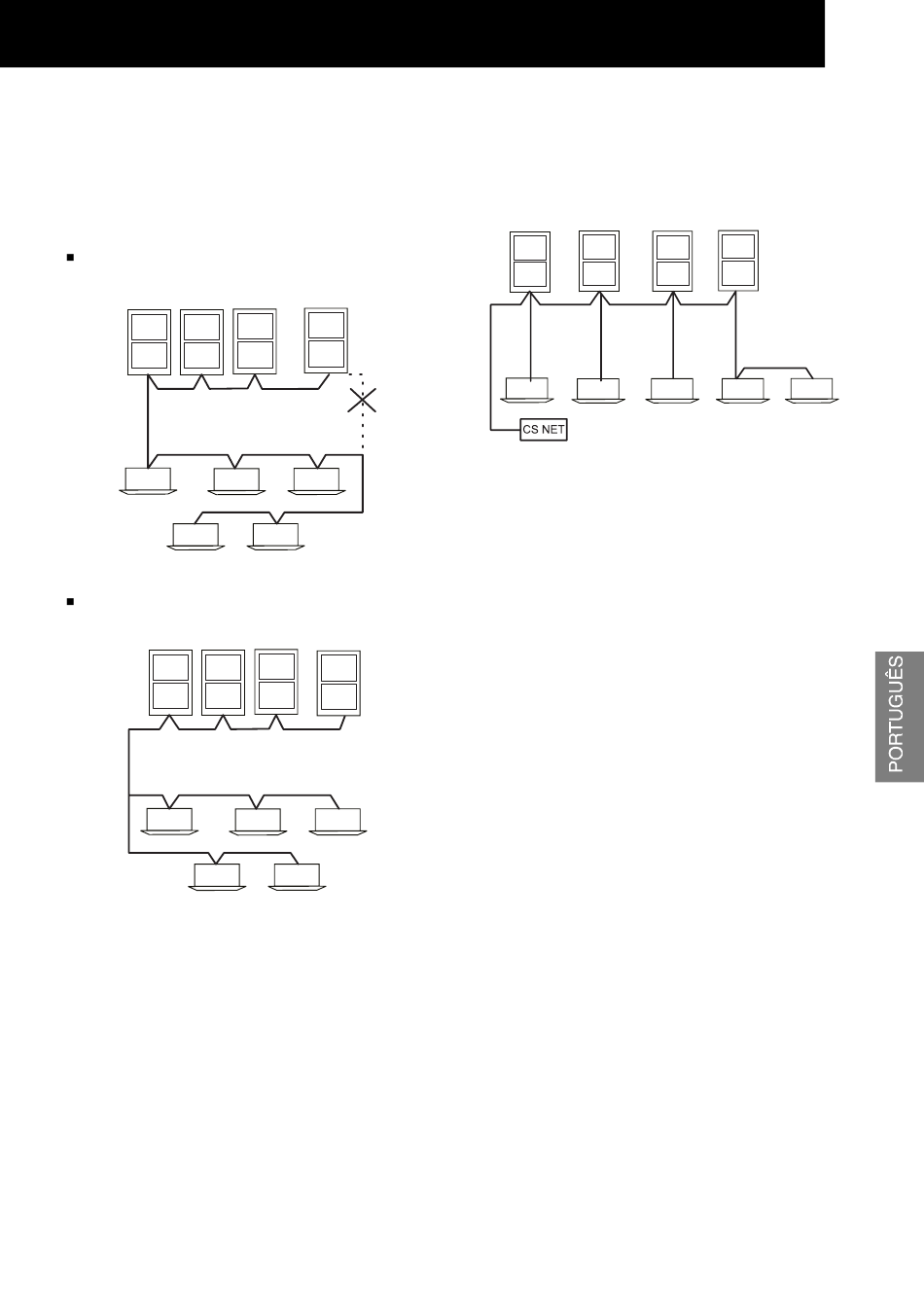

Ligação de linha com todas as unidades
Ligação de linha para cada andar
LIGAÇÕES ELÉCTRICAS
- Se o sistema H-LINK não for montado quando for
instalada a cablagem eléctrica
NOTA:
Não instale a cablagem eléctrica em "loop".
Se o H-LINK não for montado após a cablagem
eléctrica, como mostrado acima, o H-LINK é montado
depois de terminada a instalação da cablagem
eléctrica. Por isso, os micro interruptores devem ser
ajustados de acordo com "Ajuste de micro
interruptores na PCB".
4. Ajuste dos micro interruptores das PCBs interior e
exterior
É necessário ajustar os micro interruptores de cada
unidade interior e exterior
