8. NAMEN VAN ONDERDELEN
8.1. BUITENUNITS

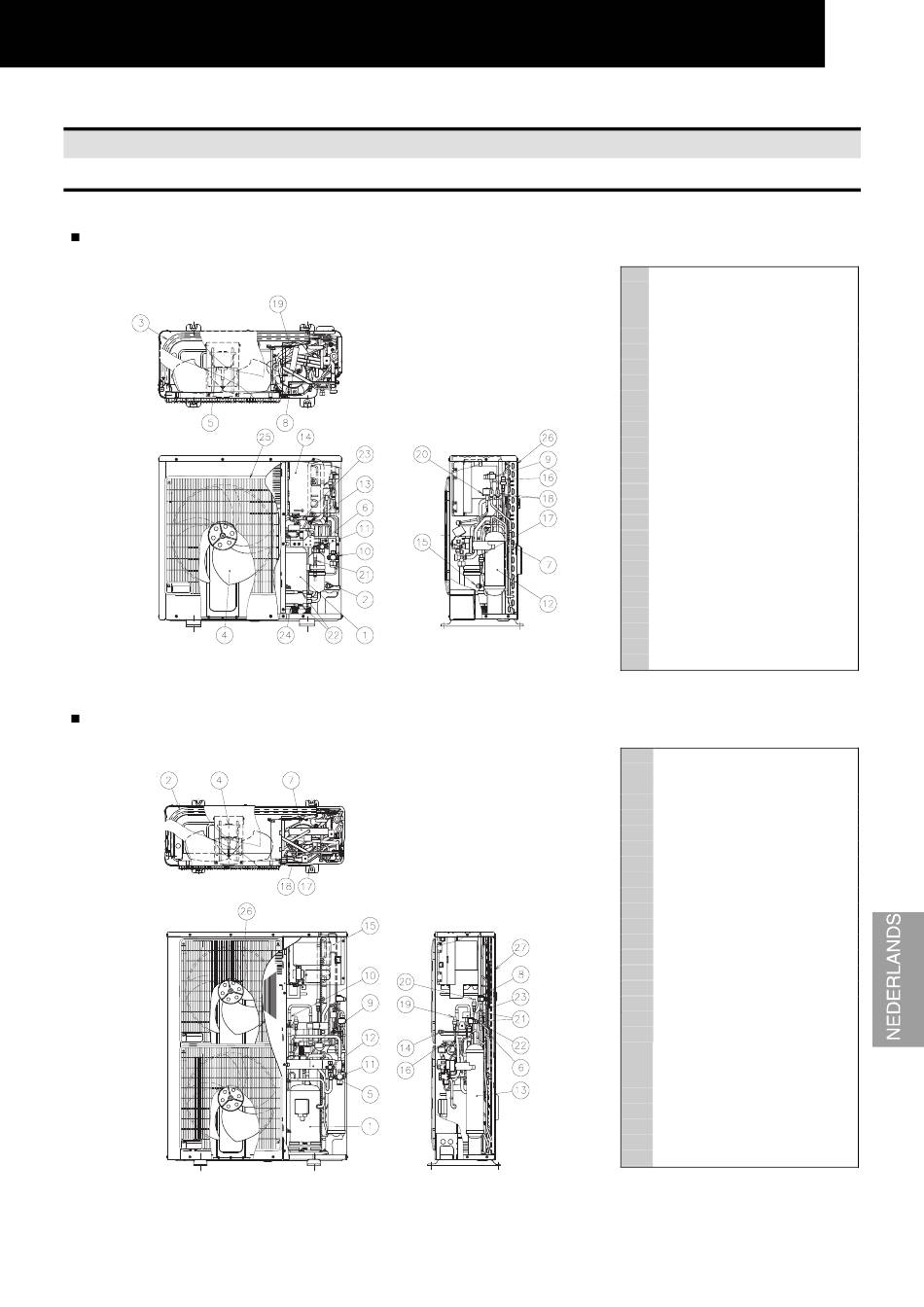

RAS – SET FREE MINI BUITENUNIT (3FSVNE)
RAS – SET FREE MINI BUITENUNIT (4/5FSVNE)
NAMEN VAN ONDERDELEN
DEEL II INSTALLATIE
nr. Naam onderdeel
1 Compressor
2 Accumulator
3 Warmtewisselaar
4 Ventilator
5 Ventilatormotor
6 Zeef
7 Distributiesysteem
8 Tegenventiel
9 Expansieventiel
10 Sluitventiel voor gasleiding
11 Sluitventiel voor vloeistofleiding
12 Ontvanger
13 Controlekoppeling
14 Elektrische controlekast
15 Hogedrukschakelaar
16 Hogedruksensor.
17 Lagedruksensor.
18 Zeef
19 Geluiddemper
20 Elektromagnetisch ventiel
21 Controleventiel
22 Verwarming krukhuis
23 Terminalkaart
24 Rubberen isolatie tegen trillingen
25 Luchtuitlaat
26 Luchtinlaat
nr. Naam onderdeel
1 Compressor
2 Warmtewisselaar
3 Ventilator
4 Ventilatormotor
5 Zeef
6 Distributiesysteem
7 Tegenventiel
8 Elektromagnetisch ventiel
9 Expansieventiel
10 Controleventiel
11 Sluitventiel voor gasleiding
12 Sluitventiel voor vloeistofleiding
13 Regelaar koelmiddel
14 Controlekoppeling
15 Elektrische controlekast
16 Hogedrukschakelaar
17 Geluiddemper
18 Capillair
19 Hogedruksensor.
20
Lagedruksensor.
21
Zeef
22 Expansieventiel
23 Elektromagnetisch ventiel
24 Verwarming krukhuis
25 Rubberen isolatie tegen trillingen
26 Luchtuitlaat
27 Luchtinlaat
