CICLO DE REFRIGERAÇÃO
12

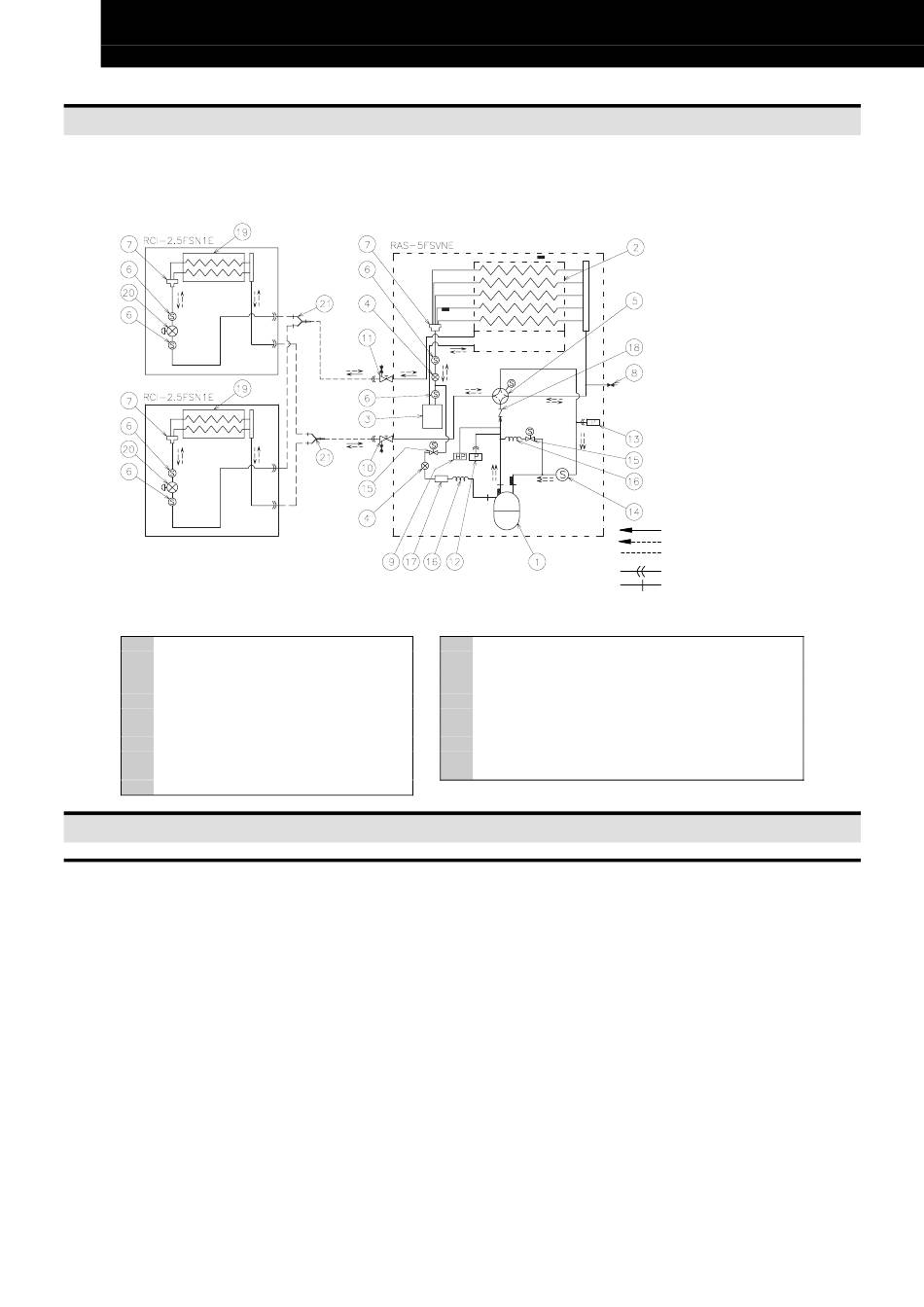

9. CICLO DE REFRIGERAÇÃO
Example of Refrigerant Cycle.- (1 Outoor Unit 5Hp – 2 Indoor Unit 2.5Hp).
(For more information refer to Technical Catalogue of FSVNE units).
N.ºNome de peça
1 Compressor
2 Permutador de calor exterior
3 Receptor
4 Válvula de expansão
5 Válvula de inversor
6 Filtro
7 Distribuidor
8 Junta de verificação
9 Pressóstato de alta pressão
10 Válvula de retenção para linha de gás
11 Válvula de retenção para linha de líquido
10. INSTALAÇÃO DAS UNIDADES
10.1. INSTALAÇÃO DE UNIDADES EXTERIORES

CUIDADO:
Transporte os produtos até o mais perto possível da
posição de instalação antes de os desembalar.
- Não coloque nada em cima dos produtos.
- Utilize quatro cabos para içar a unidade exterior,
ao levantá-la com um guincho.

AVISO:
- Instale as unidades exteriores com um espaço
envolvente apropriado em torno delas, de forma a
assegurar um espaço de comando e de manutenção
adequado, tal como se mostra nas figuras seguintes.
- Instale as unidades exteriores onde estiver disponível
boa ventilação.
- Não instale as unidades exteriores em locais com
níveis altos de vapores de óleo, ou em atmosferas
salgadas ou sulfurosas.
- Instale as unidades interiores e componentes o mais
longe possível, ou a pelo menos 3 metros, de fontes
de ondas electromagnéticas (tais como equipamento
médico).
N.ºNome de peça
12 Sensor de baixa pressão
13 Sensor de pressão
14 Filtro
15 Distribuidor – Válvula de solenóide
16 Capillary tube
17 Silencer
18 Válvula de verificação
19 Permutador de calor interior
20 Válvula de expansão do microcomputador (Interior)
21 Tubagem de ramificação
- Instale as unidades com um espaço entre si de mais
de 50 mm, e evite os obstáculos que possam impedir
a entrada de ar, ao instalar duas ou mais unidades em
conjunto.
- Instale a unidade exterior onde possa ficar à sombra
ou onde não seja exposta à luz directa do sol ou à
radiação directa de uma fonte de calor de alta
temperatura.
Não instale a unidade exterior num local onde um vento
directo sazonal possa atingir directamente o ventilador
exterior.

CUIDADO:
- Assegure-se de que a fundação é plana, nivelada e
suficientemente forte.
- Instale as unidades numa área de acesso restringido,
não acessível ao público em geral.
- As aletas de alumínio têm bordos muito afiados.
Tenha cuidado com as aletas para evitar ferimentos.
Direcção do caudal de refrigerante (arrefecimento)
Direcção do caudal de refrigerante (aquecimento)
Tubagem de campo de refrigerante
Ligação de expansão
Ligação soldada
