CYCLE DU FLUIDE FRIGORIGÈNE
12

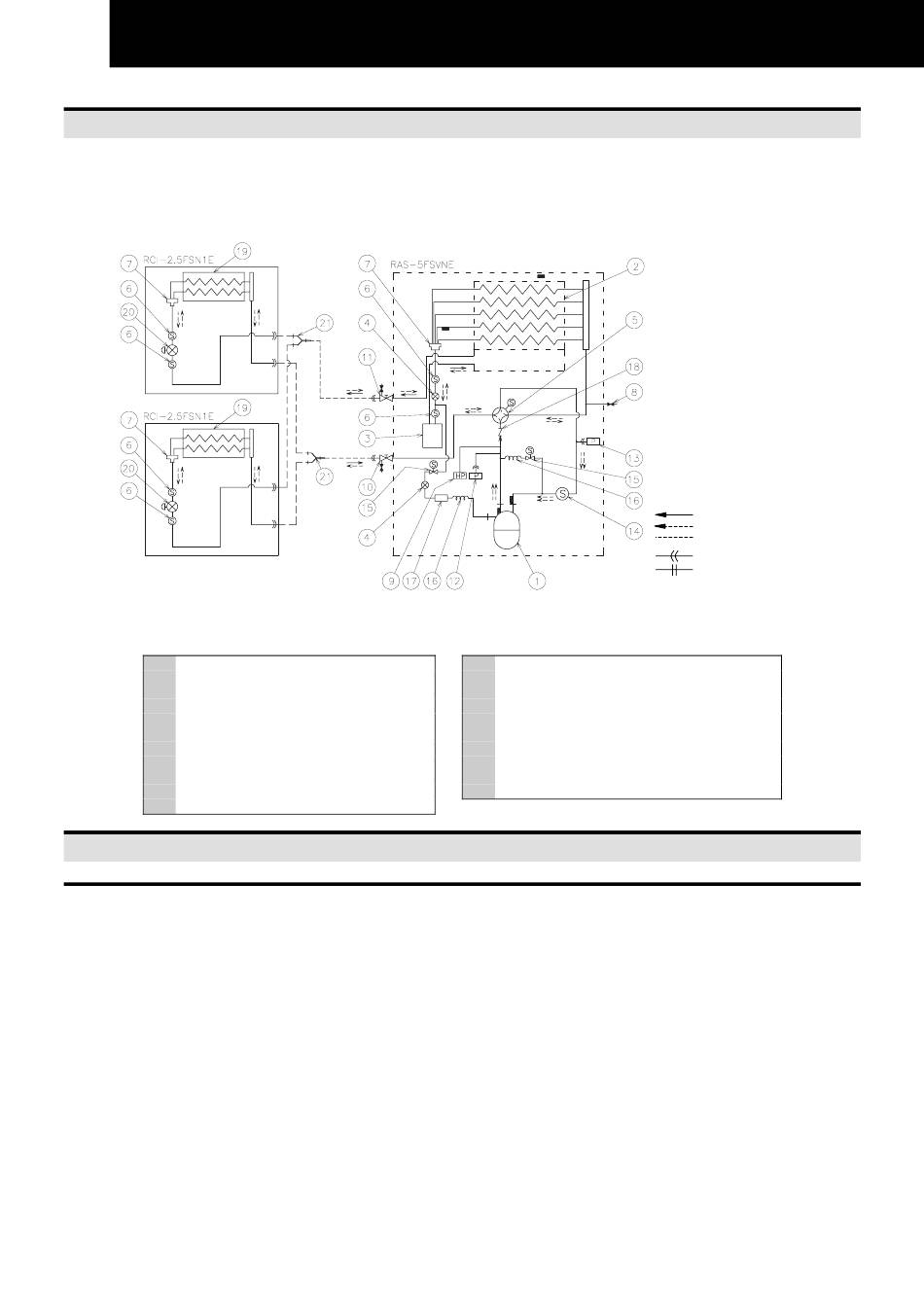

9. CYCLE DU FLUIDE FRIGORIGÈNE
Example of Refrigerant Cycle.- (1 Outoor Unit 5Hp – 2 Indoor Unit 2.5Hp).
(For more information refer to Technical Catalogue of FSVNE units).
No. Nom de la pièce
1 Compresseur
2 Échangeur thermique extérieur
3 Récepteur
4 Détendeur
5 Robinet inverseur
6 Épurateur
7 Distributeur
8 Joint anti-retour
9 Pressostat haute pression
10 Vanne d'arrêt (conduite gaz)
11 Vanne d'arrêt (conduite liquide)
10. INSTALLATION DES UNITÉS

10.1. INSTALLATION DES GROUPES EXTERIEURS


ATTENTION :
Transportez les produits le plus près possible du site
d'installation avant de le déballer.
- Ne déposez aucun matériel sur les appareils.
- Attachez le groupe extérieur avec quatre filins
pour le lever avec une grue

AVERTISSEMENT :
- Installez le groupe extérieur dans un espace
suffisamment dégagé pour permettre de bonnes
conditions de fonctionnement et de maintenance,
comme illustré sur les figures suivantes :
- Installez le groupe extérieur dans un emplacement
bien ventilé
- N'installez pas le groupe extérieur dans un
emplacement avec un haut niveau de vapeur d'huile,
d'air salin ou une atmosphère sulfureuse.
- Installez le groupe extérieur aussi loin que possible
(à 3 mètres au moins) de la source des radiations
électromagnétiques (comme du matériel médical).
No. Nom de la pièce
12 Sonde basse pression
13 Sonde haute pression
14 Épurateur
15 Distributeur – Électrovanne
16 Tube capillaire
17 Silencieux
18 Vanne de service
19 Indoor Heat Exchanger
20 Détendeur électronique (unité intérieure)
21 Tuyauterie secondaire
- Lorsque vous installez plusieurs groupes côte à côte,
maintenez un espace entre groupes supérieur à
50 mm et évitez les obstacles qui pourraient gêner
la prise d'air.
- Installez l'unité extérieure dans un endroit à l'ombre
ou non exposé directement au soleil ou aux radiations
provenant d'une source de chaleur à haute
température.
Ne pas installer le groupe extérieur à un endroit où le
-
vent pourrait souffler directement sur le ventilateur
extérieur.

ATTENTION:
- Contrôlez que l'assise est parfaitement plate, à
niveau et suffisamment solide.
- Installez le groupe dans une zone contrôlée non
accessible au public
- Les ailettes en aluminium possèdent des arêtes
vives. Veillez à ne pas vous blesser.
Sens de circulation du frigorigène (mode Froid)
Sens de circulation du frigorigène (mode Chauffage)
Tuyauterie frigorifique fournie sur site
Raccord Flare
Raccordement avec bride
