CYCLE DU FLUIDE FRIGORIGÈNE
10

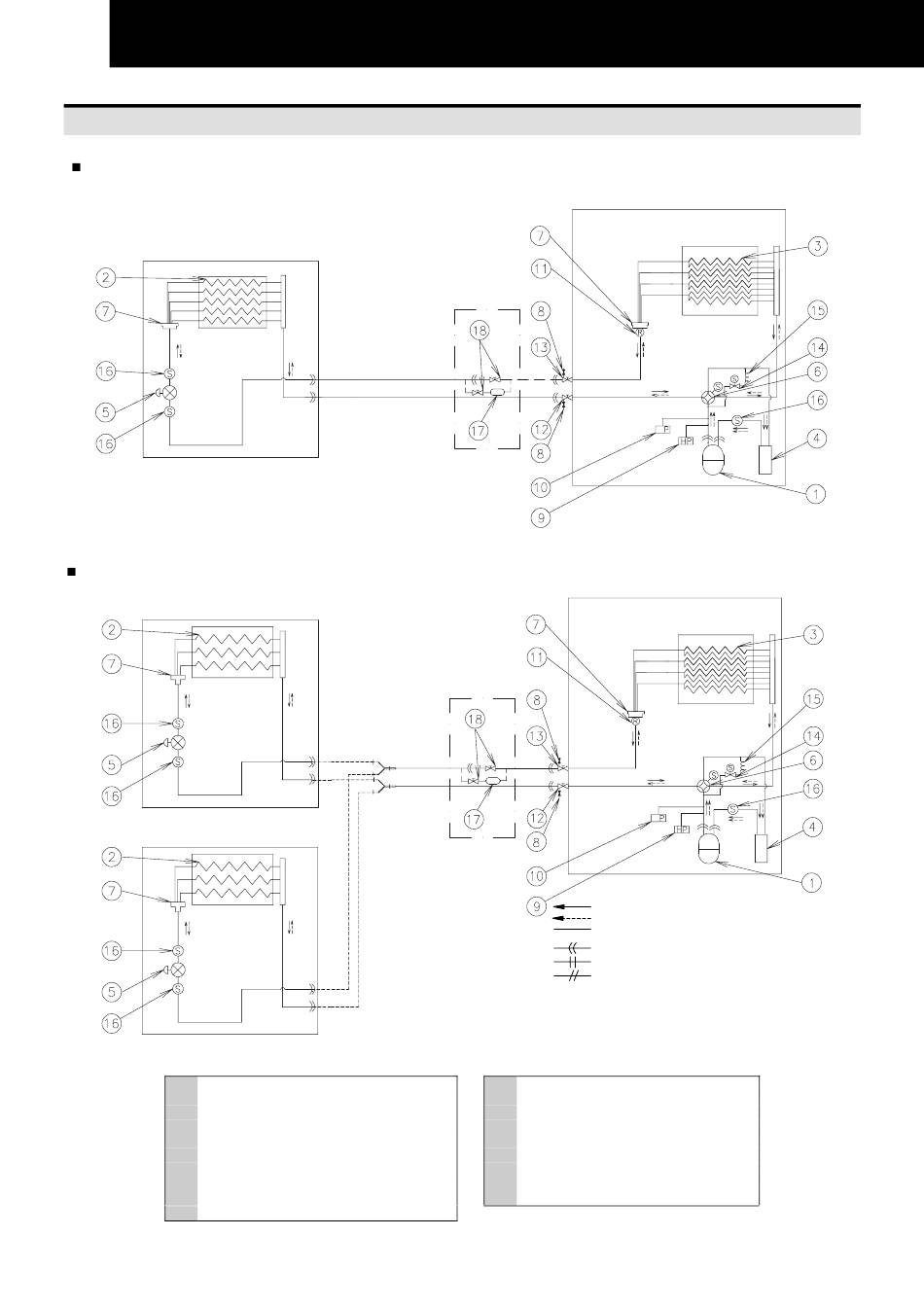

9. CYCLE DU FLUIDE FRIGORIGÈNE
APPAREILS SIMPLES
Unité intérieure
RCI-5.0FSN1E
APPAREILS TWIN
Unité intérieure
RCI-2.5FSN1E
Unité intérieure
RCI-2.5FSN1E
N°
Nom de la pièce
1
Compresseur
2
Échangeur thermique intérieur
3
Échangeur thermique extérieur
4
Accumulateur
5
Détendeur électronique (unité extérieure)
6
Vanne 4 voies
7
Distributeur
8
Schrader
9
Pressostat (haute pression) sécurité
10
Pressostat (« by-pass » gaz) - régulation
Groupe extérieur :
RASC-5HG8E
Founi sur site
Groupe extérieur :
RASC-5HG8E
Founi sur site
Sens du fluide frigorigène (mode
Refroidissement)
Sens du fluide frigorigène (mode Chauffage)
Tuyauterie du fluide frigorigène fournie sur site
Raccord Flare
Raccordement avec bride
N°
Nom de la pièce
11
Étrangleur
12
Vanne d'arrêt (ligne du gaz)
13
Vanne d'arrêt (ligne liquide)
14
Électrovanne (« by-pass » gaz)
15
Tube capillaire (« by-pass » gaz)
16
Filtre
17
Filtre de déshydratation
18
Clapet à bille fourni sur site
19
Raccordement de tuyauterie
