PROCÉDURE DE RÉGLAGE DU DÉFLECTEUR À BALAYAGE (SWING LOUVER)
1. Lorsqu'on appuie sur la touche SWING LOUVER,
le déflecteur se met en marche. L'angle de
balayage du déflecteur est d'environ 70°, mesuré
entre la position horizontale et la position
abaissée. Lorsque la marque "
mouvement, cela signifie que le déflecteur est en
mouvement permanent."
2. Lorsque le fonctionnement du déflecteur n'est pas
Réglage du
nécessaire, appuyer à nouveau la touche SWING
déflecteur
LOUVER. Le volet s'arrête à un angle indiqué par
la direction de la marque "
3. L'angle de soufflage d'air est fixé (à 20º pour la
série RCI et 40º pour la série RCD) pendant le
démarrage du mode chauffage et dégivrage
lorsque le thermostat est en fonctionnement.
Quand la température de sortie dépasse environ
30 ºC, le déflecteur se met en mouvement.
1. En mode refroidissement et déshumidification,
l'angle de soufflage de l'air peut prendre 5
positions. En mode chauffage, il peut prendre 7
positions
2. Pour fixer la position du déflecteur, appuyez tout
d'abord sur le commutateur du déflecteur (SWING
LOUVER) pour démarrer le balayage, puis
appuyez à nouveau sur ce même commutateur
lorsque le déflecteur atteint la position requise.
3. L'angle de soufflage d'air est fixé (à 20º pour la
série RCI et 40º pour la série RCD) pendant le
démarrage du mode chauffage et dégivrage
lorsque le thermostat est en fonctionnement.
Quand la température de sortie dépasse environ
30 ºC, le déflecteur se met en mouvement.
4. Si les déflecteurs sont fixés à un angle de 55°
(RCI), de 65° (RCD) ou de 70° (les deux) pendant
le chauffage et que le mode de refroidissement
est activé, les déflecteurs s'immobilisent
automatiquement à un angle de 45° (RCI) ou de
Blocage du
60° (RCD).
déflecteur
REMARQUE :
Il existe un décalage temporel entre l'angle réel du
déflecteur et l'indication montrée à l'écran. Lorsque
l'on appuie sur la touche SWING LOUVER, le
déflecteur ne s'arrête pas immédiatement. Le
déflecteur parcourra un mouvement de balayage
supplémentaire.

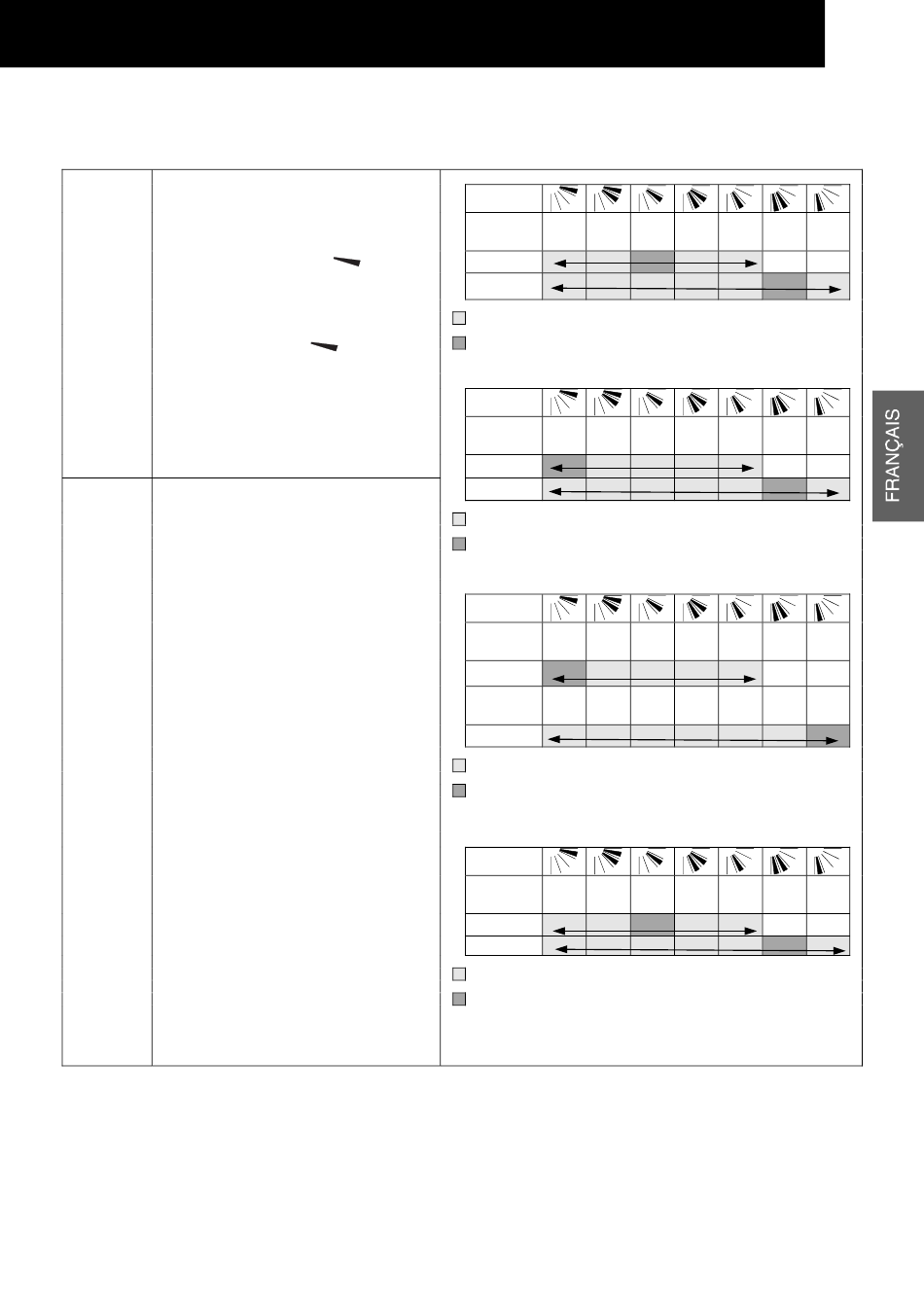

FONCTIONNEMENT DE LA TÉLÉCOMMANDE
RCI (type cassette 4 voies)
Indication
Angle
déflecteur
(approx.)
Déshumidificati
" est en
on Froid
Chauffage
Angle de balayage
Angle recommandé
".
RCD (type cassette 2 voies)
Indication
Angle
déflecteur
(approx.)
Déshumidificati
on Froid
Chauffage
Angle de balayage
Angle recommandé
RPK (Wall Type)
Indication
Angle
déflecteur
(approx.)
Déshumidific
ation Froid
Angle
déflecteur
(approx.)
Chauffage
Angle de balayage
Angle recommandé
RPC (type plafonnier)
Indication
Angle
déflecteur
(approx.)
Déshumidificati
on Froid
Chauffage
Angle de balayage
Angle recommandé
Approx. Approx. Approx. Approx.
25° 30° 35° 40°
Approx. Approx. Approx. Approx.
40° 45° 50° 55°
Approx. Approx. Approx. Approx.
35° 40° 45° 50°
Approx. Approx. Approx. Approx.
40° 45° 50° 55°
Approx. Approx. Approx.
Horizont
15° 30° 40°
al
5
7
Approx. Approx. Approx.
50° 55° 60°
Approx. Approx. Approx.
60° 65° 70°
Approx. Approx. Approx.
55° 60° 70°
Approx. Approx. Approx.
60° 65° 70°
Approx. Approx. Approx.
50° 60° 80°
