11.4. LINEA E CARICA DI REFRIGERANTE

11.4.1. CARICA REFRIGERANTE
Quantità di carica refrigerante nell'unità esterna
Unità esterna
RAS-3FSVNE
RAS-4FSVNE
RAS-5FSVNE
NOTA:
Queste informazioni sono necessarie per definire il
valore delal "Carica refrigerante totale del sistema".
Vedere la sezione 12.1.

ATTENZIONE:
- Non immettere OSSIGENO, ACETILENE o altri gas
infiammabili e nocivi nel ciclo di refrigerazione:
potrebbero verificarsi esplosioni. Si consiglia di
immettere azoto anidro per questo tipo di prove
idrauliche o di tenuta ermetica. Questi gas sono
estremamente pericolosi.
- Isolare completamente le giunture e i raccordi a
cartella delle tubazioni.
- Isolare completamente la linea del liquido per evitare
una riduzione delle prestazioni; in caso contrario, si
verificherà un trasudamento sulla superficie dei tubi.
- Caricare correttamente il refrigerante. Un
caricamento eccessivo o insufficiente potrebbe
provocare un guasto del compressore.
- Verificare attentamente eventuali perdite di
refrigerante. Se si è verificata una notevole perdita di
refrigerante, potrebbero verificarsi problemi di
respirazione o esalazioni di gas nocivi in presenza di
fuochi nell'ambiente.
LINEA DEL REFRIGERANTE E CARICA DI REFRIGERANTE
Carica refrigerante
(kg)
1,75
2,8
3,0
(in dotazione)
11.4.2. SERRAGGIO DEGLI ATTACCHI A
CARTELLA
La coppia di serraggio richiesta è la seguente:
Diam. tubo Coppia di serraggio (Nm)
Ø 6,35 mm
Ø 9,53 mm
Ø 15,88 mm
Ø 19,05 mm

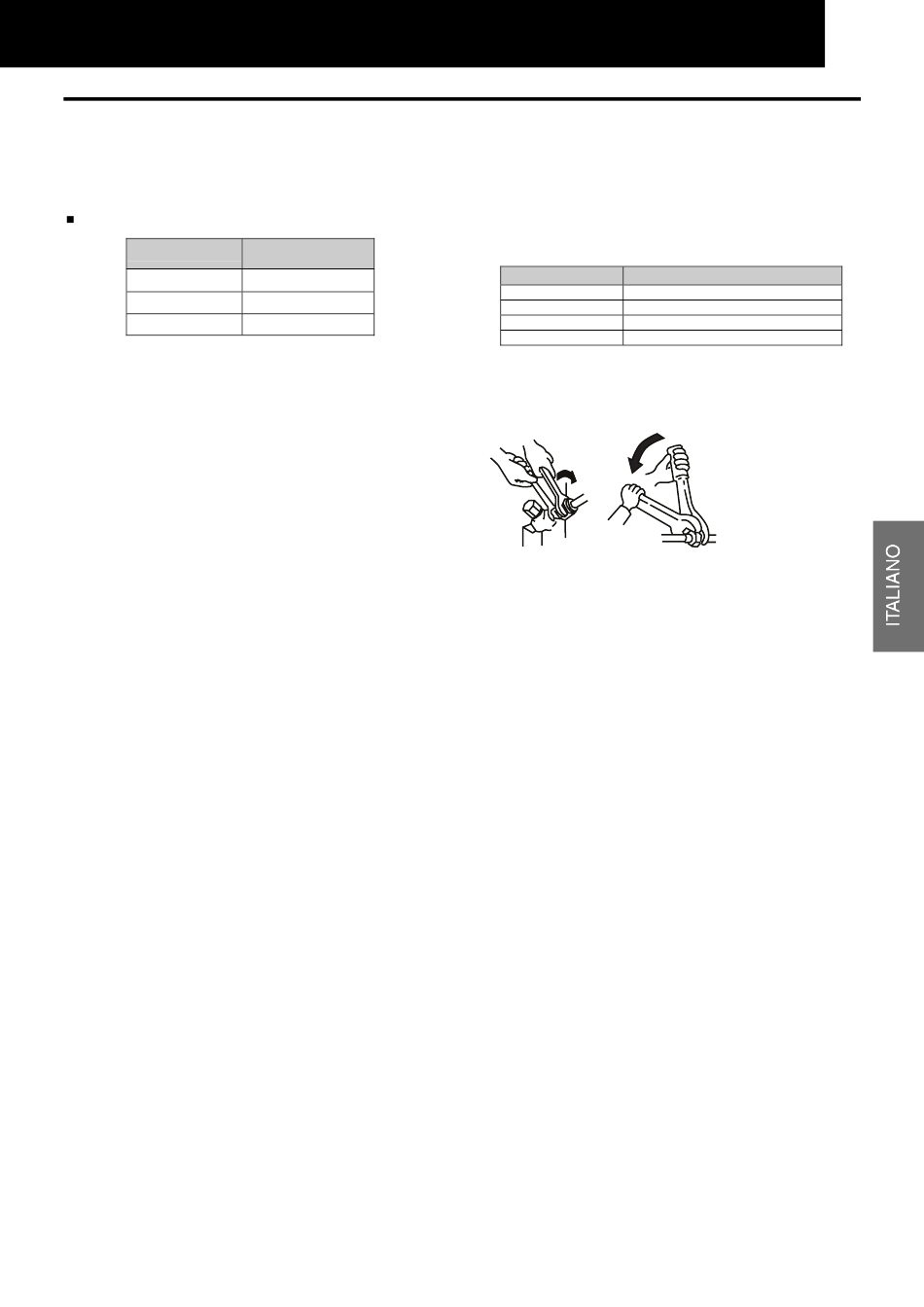

Operazione di serraggio dell'attacco a cartella: (usare
sempre due chiavi):

AVVISO:
- Per la brasatura dei tubi utilizzare gas di azoto.
L'utilizzo di ossigeno, acetilene o gas fluorocarburi,
può provocare esplosioni o formazione di gas
velenosi.
- Se durante la brasatura non viene utilizzato gas di
azoto, all'interno dei tubi si formerà uno spesso
deposito di ossidazione. Questo deposito verrà ridotto
in polvere dopo l'intervento e potrà entrare in circolo
nel ciclo, producendo l'intasamento delle valvole di
espansione e di altri componenti, con conseguente
danneggiamento del compressore.
Utilizzare una valvola di riduzione quando si impiega
-
gas di azoto durante la brasatura. La pressione del
gas deve essere mantenuta tra 0,03 e 0,05 Mpa.
L'applicazione di una pressione eccessiva al tubo
provocherà un'esplosione.
11
17
20
40
80
100
NOTA:
usare sempre
due chiavi
