KÜHLKREISLAUF
12
9. KÜHLKREISLAUF

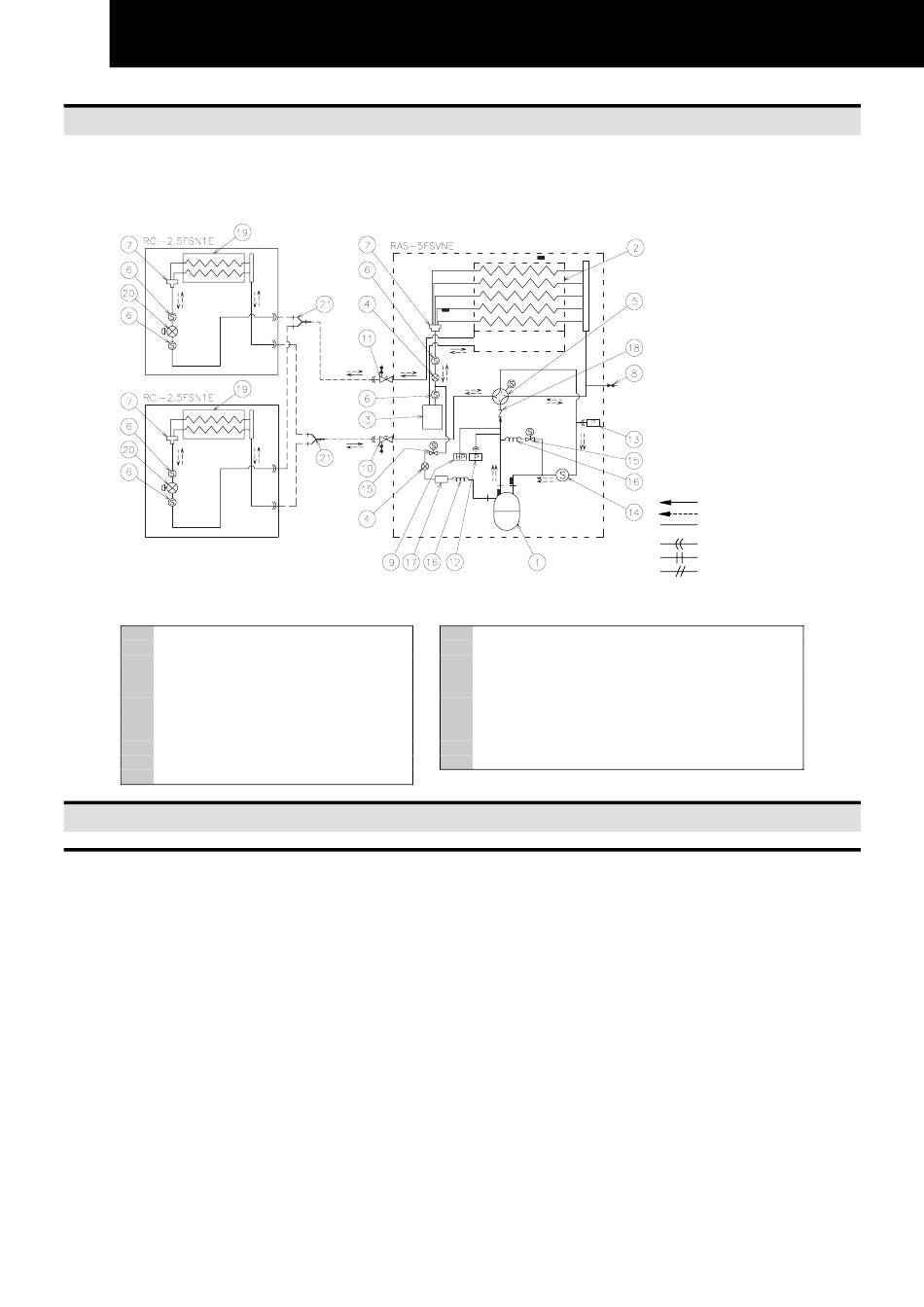

Example of Refrigerant Cycle.- (1 Outoor Unit 5Hp – 2 Indoor Unit 2.5Hp).
(For more information refer to Technical Catalogue of FSVNE units).
Nr.Teilebezeichnung
1 Kompressor
2 Wärmetauscher Außengerät
3 Aufnahmeteil
4 Expansionsventil
5 Umschaltventil
6 Sieb
7 Verteiler
8 Kontrollmuffe
9 Hochdruckschalter
10 Absperrventil (Gasleitung)
11 Absperrventil (Flüssigkeitsleitung)
10. GERÄTEINSTALLATION
10.1. INSTALLATION DER AUßENGERÄTE

VORSICHTSMASSNAHMEN:
Packen Sie das Produkt zweckmäßigerweise erst am
Installationsort aus.
Bitte legen Sie keine Materialien auf die Produkte.
-
Befestigen Sie zwei Hubseile an dem Außengerät,
-
wenn es mit einem Kran gehoben wird.

WARNUNG:
Installieren Sie die Außengerät, wie in den folgenden
-
Abbildungen dargestellt, so dass genügend Platz für
Betrieb und Wartung um das Gerät gewahrt wird.
Installieren Sie das Außengerät an einem gut
-
belüfteten Ort.
Installieren Sie das Außengerät nicht in einer
-
Umgebung mit einem hohen Anteil an Öl, Salz oder
Schwefel.
Installieren Sie das Außengerät möglichst weit
-
entfernt (mindestens 3 m) von elektromagnetischen
Strahlungsquellen (beispielsweise medizinische
Geräte).
Nr.Teilebezeichnung
12 Niederdrucksensor
13 Hochdrucksensor
14 Sieb
15 Verteiler-Magnetventil
16 Kapillarschlauch
17 Schalldämpfer
18 Absperrventil
19 Wärmetauscher Innengerät
20 Mikrocomputergesteuertes Expansionsventil (Innengerät)
21 Verteilerrohr
Halten Sie zwischen den Geräten einen Abstand
-
von mehr als 50 mm ein. Der Lufteinlass darf nicht
behindert sein, wenn Sie mehrere Geräte gleichzeitig
installieren.
Installieren Sie das Außengerät an einem schattigen
-
Ort. Das Gerät darf keiner direkten
Sonnenbestrahlung und auch nicht der Strahlung
einer Wärmequelle mit hoher Hitzeentwicklung
ausgesetzt sein.
Installieren Sie das Außengerät nicht an einem Ort, an
-
dem jahreszeitbedingte Winde direkt in den
Außenlüfter wehen.

VORSICHTSMASSNAHMEN:
- Stellen Sie sicher, dass der Untergrund flach,
waagerecht und ausreichend tragfähig ist.
- Installieren Sie das Gerät an einem für die
Öffentlichkeit unzugänglichen Ort.
- Aluminiumlamellen haben sehr scharfe Kanten.
Gehen Sie beim Umgang mit Lamellen vorsichtig vor,
um Verletzungen zu vermeiden.
Kältemittelströmungsrichtung (Kühlbetrieb)
Kältemittelströmungsrichtung (Heizbetrieb)
Vor Ort verlegte Kältemittelleitungen
Konusanschluss
Flanschanschluss
