16.2. PROVA DI FUNZIONAMENTO DAL LATO UNITÀ ESTERNA
Di seguito è illustrata la procedura di prova di funzionamento
dal lato dell'unità esterna. L'impostazione di questo
microinterruttore è disponibile con l'alimentazione attivata.

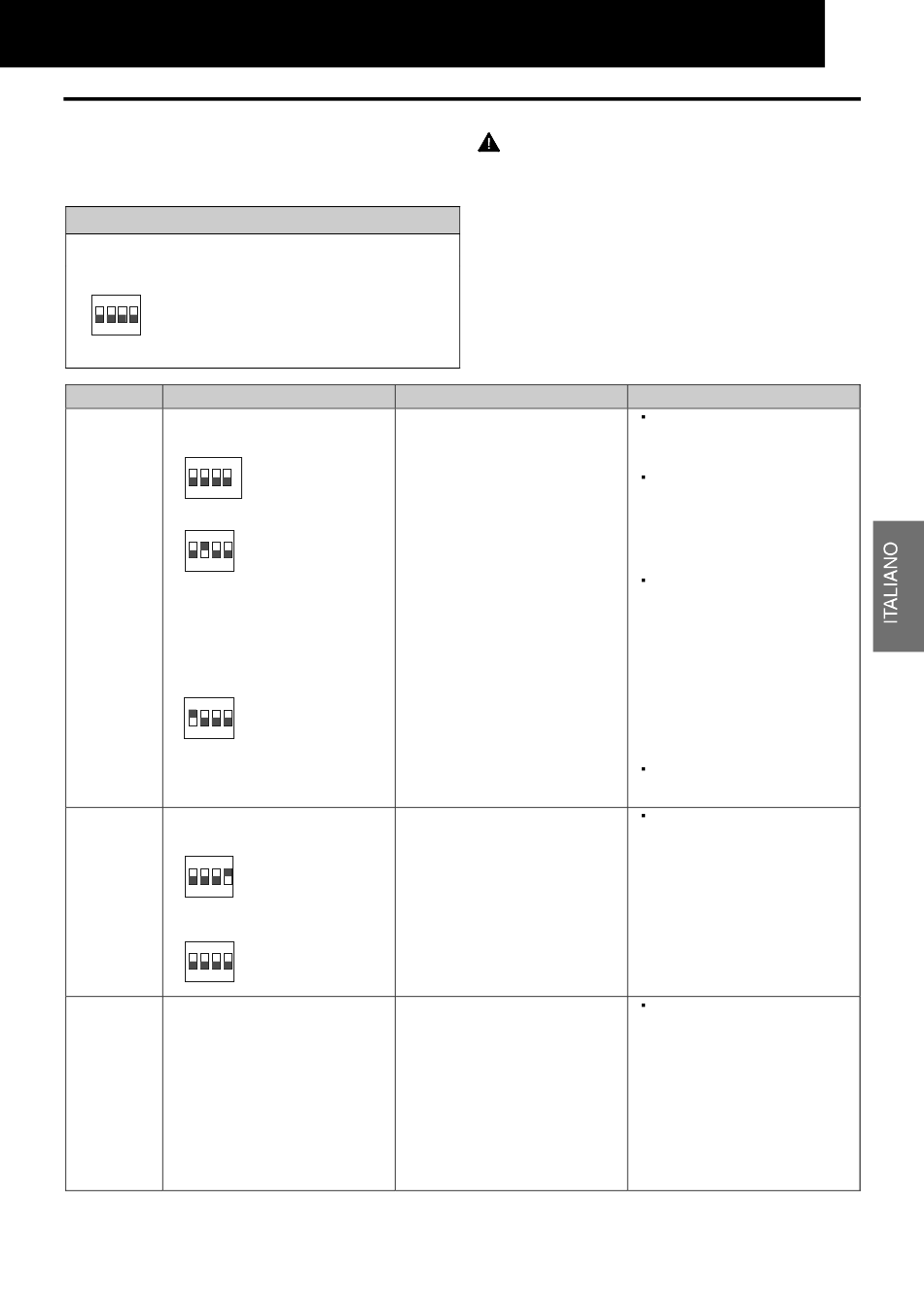

Impostazione dei microinterruttori
DSW1
Interruttore per l'impostazione delle operazioni di servizio e
funzione
1. PROVA DI FUNZIONAMENTO
2. Impostazione COOL/HEAT
ON
(ON: riscaldamento)
3. OFF (fisso)
1 2 3 4
4. Disattivazione manuale compressore
Impostazione microinterruttori
PROVA DI
 Impostazione modalità operativa
FUNZIONAME
Raffreddamento: impostare DSW1-2
NTO su OFF.
ON
1 2 3 4
Riscaldamento: impostare DSW1-2
su ON.
ON
1 2 3 4
Avvio prova di funzionamento
Impostare DSW1-1 su ON:
l'operazione verrà avviata dopo ~20
secondi.
Durante il riscaldamento,
lasciare DSW1-2 su ON.
↓
ON
1 2 3 4
Disattivazione  Impostazione
manuale
- Disattivaz. manuale compressore:
del
impostare DSW1-4 su ON.
compressore
ON
1 2 3 4
- Attivazione compressore:
impostare DSW1-4 su OFF.
ON
1 2 3 4
Decongelam.
 Avvio del decongelamento manuale
manuale Premere PSW1 per più di 3 secondi
durante il riscaldamento: l'operazione
di decongelamento verrà avviata
dopo 2 minuti.
Questa funzione non è disponibile nei
primi 5 minuti dall'avvio
dell'operazione di riscaldamento.
 Termine del decongelamento
manuale
L'operazione di decongelamento
viene terminata automaticamente e
viene avviato il riscaldamento.
ATTENZIONE:
Non toccare parti elettriche durante le operazioni sugli
-
interruttori del circuito stampato.
Non applicare né levare il coperchio di servizio quando
-
l'alimentazione elettrica dell'unità esterna è attivata e
l'unità è in funzione.
Disattivare tutti i microinterruttori del DSW1 al termine
-
della prova di funzionamento.
Funzionamento
 L'unità interna inizia
automaticamente a funzionare
quando viene impostata la prova di
funzionamento dell'unità esterna.
 L'operazione di ON/OFF può essere
eseguita mediante il dispositivo di
comando remoto o il DSW1-1
dell'unità esterna.
 L'operazione viene eseguita
ininterrottamente per 2 ore senza
richiesta termica-OFF.
 Quando il DSW1-4 è impostato su
ON durante il funzionamento del
compressore, questo cessa
immediatamente di funzionare e
l'unità interna entra in condizione di
richiesta termica-OFF.
 Quando il DSW1-4 è impostato su
OFF, il compressore inizia a
funzionare dopo l'annullamento della
protezione a tempo di 3 minuti.
 Il decongelamento è disponibile
indipendentemente dalla condizione
di congelamento e dalla durata totale
dell'operazione di riscaldamento.
 L'operazione di decongelamento non
viene eseguita quando la
temperatura dello scambiatore di
calore esterno è superiore a 20°C,
l'alta pressione è superiore a 2,0
2
MPa (33 kgf/cm G) o in presenza di
richiesta termica-OFF.
COLLAUDO DI PROVA
Osservazioni
Accertarsi che le unità interne inizino
a funzionare conformemente alla
prova di funzionamento dell'unità
esterna.
Se la prova di funzionamento viene
avviata dall'unità esterna e interrotta
dal dispositivo di comando remoto,
verrà annullata la funzione di prova
del comando remoto. Non verrà
invece annullata la funzione di prova
dell'unità esterna.
Se più unità interne sono collegate
tramite un unico dispositivo di
comando remoto, tutte inizieranno la
prova di funzionamento
contemporaneamente. Pertanto, se
si desidera escludere la prova di
funzionamento per determinate unità
interne, disattivarne la relativa
alimentazione.
In questi casi potrebbe verificarsi uno
sfarfallio dell'indicazione "TEST
RUN" sul comando remoto, ma non
indicherà un'anomalia.
Per l'esecuzione della prova di
funzionamento da comando remoto
non è necessario impostare il DSW1.
L'attivazione/disattivazione del
compressore non devono essere
ripetute con frequenza.
L'operazione di decongelamento non
deve essere ripetuta
frequentemente.
