ΣΩΛΗΝΩΣΕΙΣ ΨΥΚΤΙΚΟΥ & ΠΛΗΡΩΣΗ ΜΕ ΨΥΚΤΙΚΟ ΜΕΣΟ
14

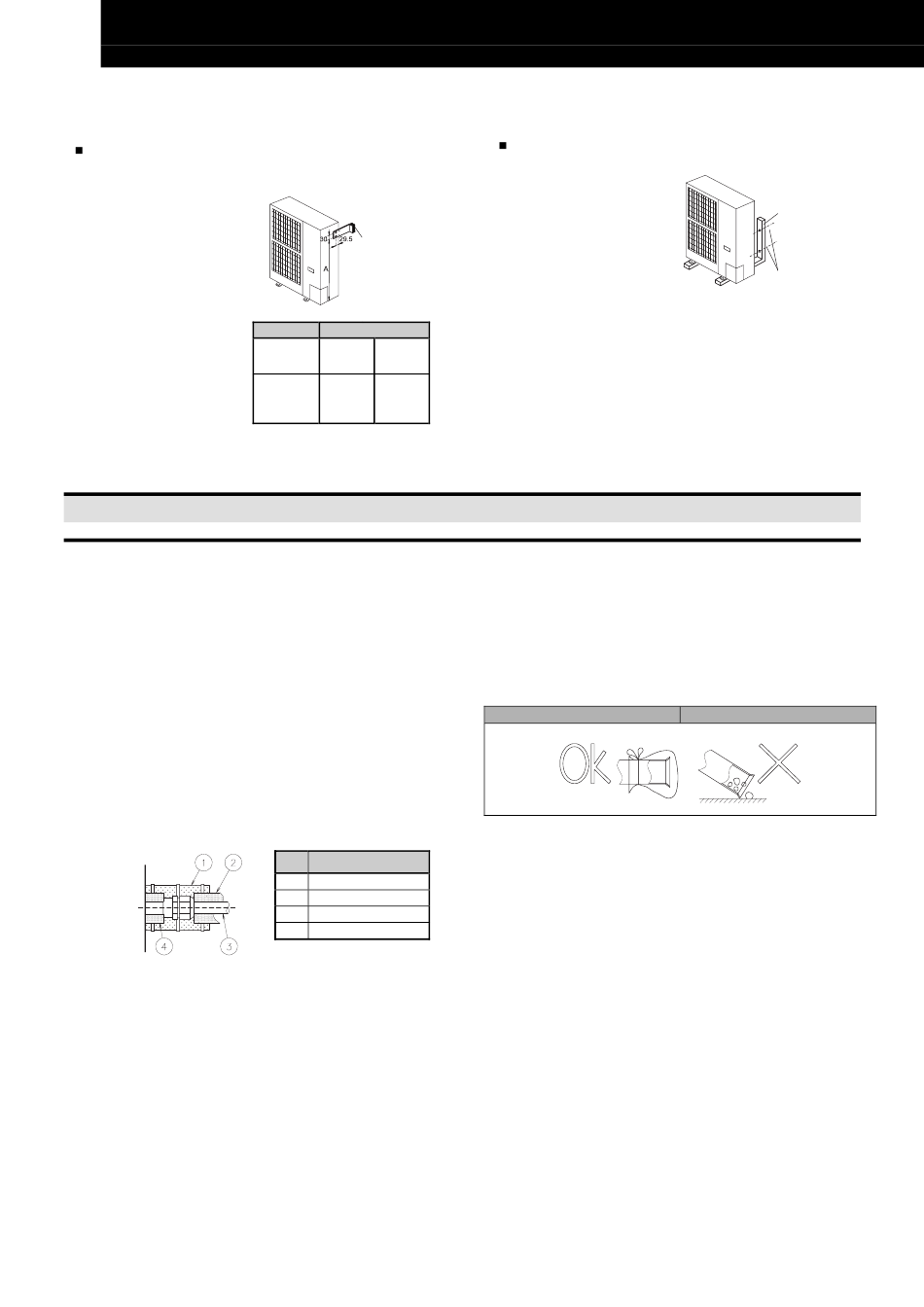

Στήριξη της µονάδας στον τοίχο
1. Στηρίξτε τη µονάδα στον
τοίχο όπως δείχνει η
εικόνα. (µη παρεχόµενο
στήριγµα)
2. Ελέγξτε τη βάση
για να αποφύγετε
την παραµόρφωση
και το θόρυβο.
3. Σε περίπτωση που
θέλετε να αποφύγετε τη
µετάδοση κραδασµών
στο κτίριο,
χρησιµοποιήστε ελαστική
επίστρωση.
11. ΣΩΛΗΝΩΣΕΙΣ ΨΥΚΤΙΚΟΥ & ΠΛΗΡΩΣΗ ΜΕ ΨΥΚΤΙΚΟ ΜΕΣΟ
11.1. ΥΛΙΚΑ ΣΩΛΗΝΩΣΕΩΝ
1. Ετοιµάστε τους χαλκοσωλήνες.
2. Επιλέξτε µέγεθος σωλήνων µε το σωστό πάχος και
από το κατάλληλο υλικό, οι οποίοι να µπορούν να
αντέχουν ικανοποιητικά στην πίεση
3. Επιλέξτε καθαρούς χαλκοσωλήνες. Βεβαιωθείτε ότι
δεν περιέχουν σκόνη ή υγρασία. Προτού συνδέσετε
τους σωλήνες, φυσήξτε µε αποξυγονωµένο άζωτο το
εσωτερικό των σωλήνων για να αποµακρύνετε
σκόνες και ξένα υλικά.
4. Αφού συνδέσετε τις σωληνώσεις ψυκτικού, σφραγίστε
το κενό µεταξύ της έτοιµης τρύπας και των σωλήνων
του ψυκτικού µε µονωτικό υλικό όπως βλέπετε
παρακάτω:
Unit
Side
ΣΗΜΕΙΩΣΗ:
- Ένα σύστηµα χωρίς υγρασία και ελεύθερο από λάδια
θα έχει µέγιστη απόδοση και µεγαλύτερη διάρκεια
ζωής από ένα σύστηµα που δεν έχει κατάλληλα
προετοιµαστεί. Πρέπει να δώσετε ιδιαίτερη προσοχή
στους χαλκοσωλήνες οι οποίοι πρέπει να είναι
καθαροί και στεγνοί στο εσωτερικό τους.
- ∆εν υπάρχει ψυκτικό στον κύκλο ψύξης της µονάδας.
Ελαστική
επίστρωση
(µη παρε-
χόµενη)
Ένδειξη ∆ιάσταση
Μοντέλο 3.0Hp 4.0/5.0 Hp
A
511
(mm)
Αρ. Περιγραφή
Μονωτικό υλικό

Μονωτικό υλικό

∆εν παρέχεται

Μονωτικό υλικό

Ανάρτηση της µονάδας
1. Κρεµάστε τη µονάδα
όπως δείχνει η
παρακάτω εικόνα.
2. Βεβαιωθείτε ότι ο τοίχος
µπορεί να αντέξει το
βάρος της εξωτερικής
µονάδας
το οποίο αναγράφεται
στην πλακέτα µε τις
προδιαγραφές.
3. Συνιστούµε να
χρησιµοποιήσετε βάση
στήριξης που µπορεί να
αντέξει το βάρος της
µονάδας (προκειµένου
να αντισταθµιστεί και η
τάση κόπωσης κατά τη
λειτουργία της µονάδας).

ΠΡΟΣΟΧΗ:
Εάν πρόκειται να περάσετε το σωλήνα από κάποια
-
τρύπα, καλύψτε την άκρη του.
Μην τοποθετείτε τους σωλήνες στο έδαφος χωρίς να
-
έχετε καλύψει τις άκρες τους µε τάπα ή µε µονωτική
ταινία.
Σωστό
Αν η εγκατάσταση των σωληνώσεων δεν πρόκειται να
-
ολοκληρωθεί εντός της επόµενης ηµέρας αλλά θα
καθυστερήσει για µεγάλο χρονικό διάστηµα,
συγκολλήστε τα άκρα των σωλήνων και πληρώστε
τους µε αποξυγονωµένο άζωτο µέσω ενός
µηχανισµού πρόσβασης µε βαλβίδα Schrader ώστε να
αποφύγετε να µπει υγρασία ή ξένα σωµατίδια στους
σωλήνες.
Μην χρησιµοποιείτε µονωτικό υλικό που περιέχει NH3
-
επειδή µπορεί να καταστρέψει τους χαλκοσωλήνες και
να προκαλέσει µελλοντικές διαρροές.
Βεβαιωθείτε ότι οι σωληνώσεις ψυκτικού αερίου και οι
-
σωληνώσεις υγρού ανάµεσα στις εσωτερικές µονάδες
και την εξωτερική µονάδα είναι εντελώς µονωµένες.
Σε αντίθετη περίπτωση θα εµφανιστεί υγρασία στην
-
επιφάνεια των σωληνώσεων
Στήριγµα
τοίχου*
Ντίζες
στερέωσης
*) µη παρεχόµενο
Λάθος
