TUYAUTERIE DU FLUIDE FRIGORIGÈNE ET CHARGE DU FLUIDE FRIGORIGÈNE
16
4. Une fois le raccordement de la tuyauterie de fluide
frigorigène effectuée, assurez à l'aide d'un isolant
l'étanchéité de l'espace ouvert entre le trou et les
tuyaux de fluide frigorigène.
Côté de
l'appareil

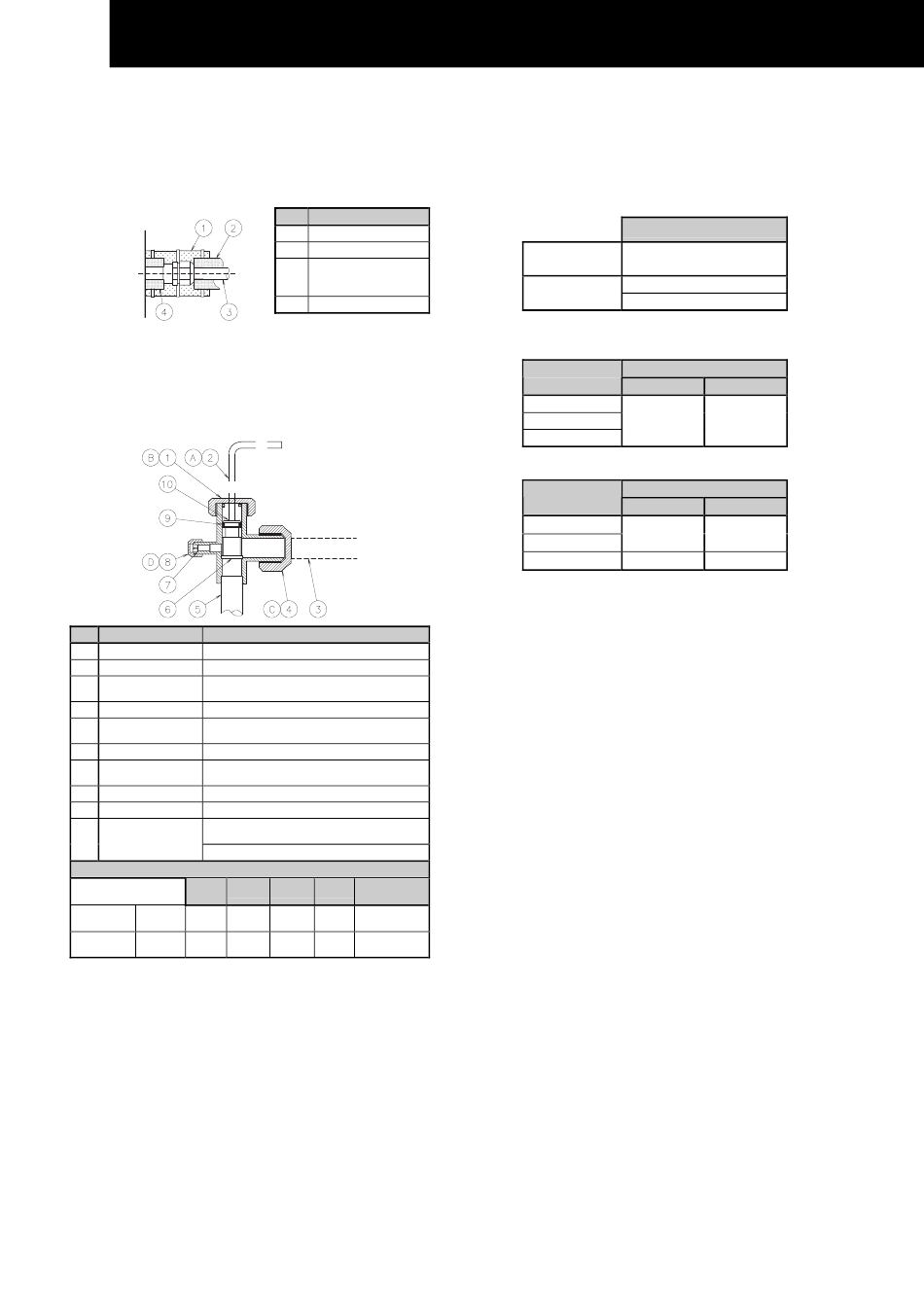

5. La vanne d'arrêt doit être actionnée comme indiqué
sur la figure suivante.
Nº Description
Bouchon

 Clé Allen Hex 1
Tuyauterie
 Fourni sur site
frigorifique
Bouchon

Pression du
 Vers groupe extérieur
frigorigène
Surface d'assise Position de fermeture totale

Réservé au raccordement des tubulures de
Joint anti-retour

charge
 Bouchon
 Bague Caoutchouc
Ouverture –Sens inverse des aiguilles d'une
montre
 Soupape à tige
Fermeture – Sens des aiguilles d'une montre
Couple de serrage (N.m)
Type de soupape / A
Modèle
Soupape (3 à
7~9 33~42
(liquide) : 5 CV)
Soupape (3 à
11~12 14~18
(gaz) : 5 CV)

ATTENTION :
Au moment du test de fonctionnement, ouvrez
totalement la vanne à tige. Si elle n'était pas
totalement ouverte, les dispositifs pourraient être
endommagés.
Nº Description
Matériau d'isolation

Matériau d'isolation

Tuyau du fluide
frigorigène (fourni sur

site)
Matériau d'isolation

Fermer avant expédition
Remarques
Taille (mm)
B C D
Hex 1
33~42 14~18 4
68~82 8~12 4
6. Multi-kits et diamètres de raccordement des tuyauteries
du groupe extérieur et de l'unité intérieure
- Multi-kit à utiliser
Type de
raccordement
Type de
collecteur
- Diamètre du tuyau
Diamètre du tuyau
Groupe
extérieur
Gaz
RAS-3FSVNE
RAS-4FSVNE ∅15,88
RAS-5FSVNE
Unité Diamètre du tuyau
intérieure
Gaz
∅12,90
0.8 à 1.5 CV
∅15,88
1.8 à 2.0 CV
∅15,88
2.5 à 5.0 CV
Code
E-102SN
E-84HSN
E-108HSN
Liquide
∅9,53
Liquide
∅6,35
∅6,35
∅9,53
